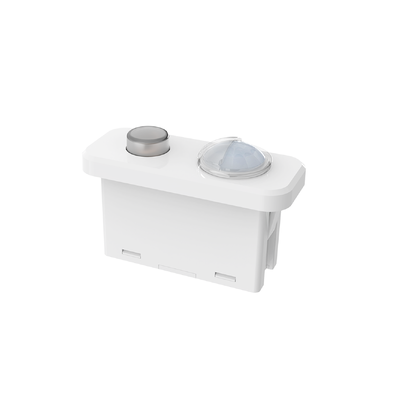

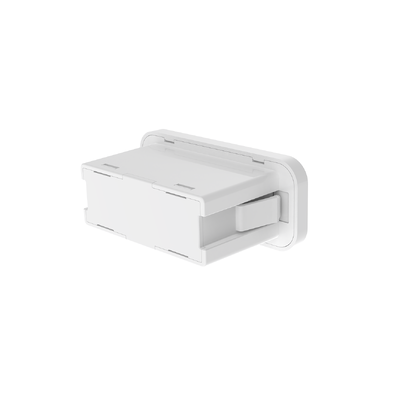

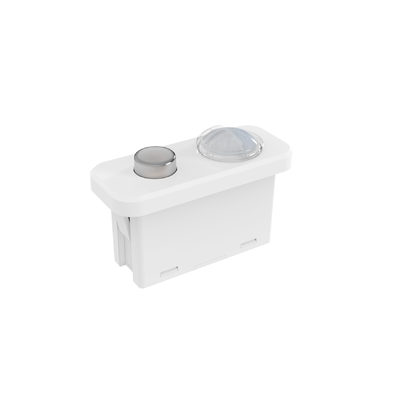

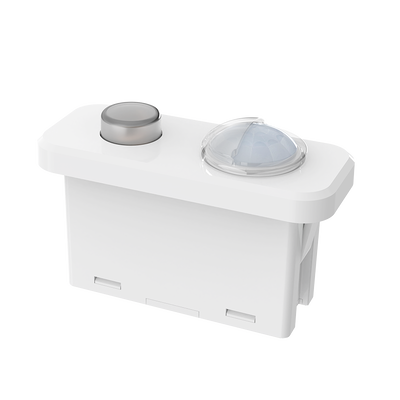

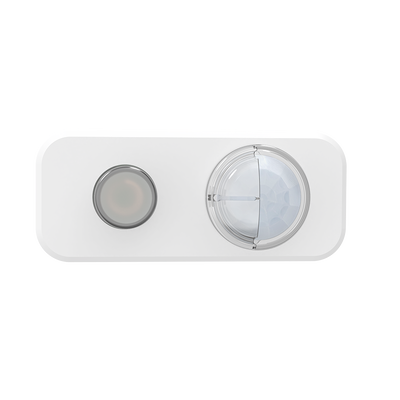

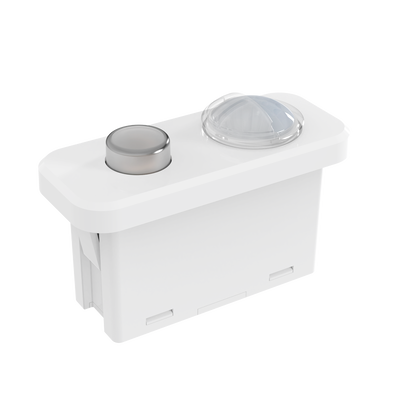

Casambi Dali 블루투스 네트워크 PIR 센서, Zhaga Book20 인터페이스, 사무실 사용에 적합 MDA182D IR B1
제품 상세 정보
| 정격전압 | 12 ± 1VDC | 작동 전류 | 35 ± 5mA |
|---|---|---|---|
| 잔물결 전압 | <100mvp-p | 출력 신호 | DALI 디밍 |
| 감지 모드 | PIR 감지 | 설치 높이 | 일반 3m(최대 4m) |
| IP 등급 | IP20 | 일생 | 5 년 보증 @TA (실내) |
| 강조하다 | 카자무디 달리 블루투스 모션 센서,Zhaga Book20 PIR 센서,오피스 무선 모션 감지기 |
||
제품 설명
카사무비 다리 블루투스 네트워크 PIR 센서
Zhaga Book20 인터페이스, DALI2 & D4i 블루투스 연결과 함께 인증 디메이블 PIR 모션 센서
제품 개요
낮 빛을 수집할 수 있는 전문적인 PIR 모션 센서, Casambi 블루투스 네트워크 통합으로 현대 사무실 환경에 설계되었습니다.
주요 특징
- 국제 표준 Zhaga Book20 인터페이스를 쉽게 설치
- 최대 설치 높이 4m
- 신뢰성 높은 성능에 대한 5년 보증
- 오픈 오피스 및 개별 사무실 공간에 이상적입니다.
- 일광 센서 기능을 가진 PIR 운동 감지
- 응용 프로그램 제어와 통합 Casambi 블루투스 모듈
- 지능형 조명 제어용 DALI 디밍 신호 출력
기술 사양
| 입력 매개 변수 | |
|---|---|
| 가등전압 | 12±1VDC |
| 작동 전류 | 35±5mA |
| 리플 전압 | <100mVp-p |
| 출력 매개 변수 | |
| 출력 신호 | DALI 디밍 |
| 센서 매개 변수 | |
| 탐지 모드 | PIR 탐지 |
| 탐지 영역 | Casambi APP를 구성할 수 있습니다 |
| 대기 시간 | Casambi APP를 구성할 수 있습니다 |
| 낮빛 센서 | Casambi APP를 구성할 수 있습니다 |
| 일광 우선 순위 | Casambi APP를 구성할 수 있습니다 |
| 저조화 수준 | Casambi APP를 구성할 수 있습니다 |
| 탐지 범위 | 천장 설치 3m 높이: 반지름 ≥2.5m |
| 설치 높이 | 전형적인 3m (최다 4m) |
| 무선 매개 변수 | |
| BLE 모듈 | 카자무비 블루투스 |
| 작업 주파수 | 2.402-2.480GHz |
| 전력 전달 | +7dBm (최대) |
| 송신 거리 | 포인트에서 포인트 25m 최대 |
| 환경 사양 | |
| 작업 온도 | -20°C ~ +55°C |
| 저장 온도 | -40°C ~ +80°C, 습도 ≤85% (비 응축) |
| 인증 및 표준 | |
| 인증서 | CE, RoHS 2.0, REACH 준수 |
| IP 등급 | IP20 |
| 물리적 사양 | |
| 배선 | 2핀 PH2.0 터미널 |
| 설치 | 즈가 북20 표준 |
| 순중량 | 150.8±3g |
| 일생 | 5년 보증 (실내 사용) |
기능 능력
| 기능 | 구성 |
|---|---|
| 켜고 끄는 기능 | Casambi 앱 설정 |
| 2단계 디밍 기능 | Casambi 앱 설정 |
| 3단계 디밍 기능 | Casambi 앱 설정 |
| 낮 에 수확 | Casambi 앱 설정 |
| 일광 우선 순위 | Casambi 앱 설정 |
| 네트워크 기능 | Casambi 앱 설정 |
제품 크기와 설치
차원 다이어그램 및 절개 구멍 사양:
기능 도표:
배선 도표:
설치 설명서:
초기화 및 기본 설정
전원을 켜면, 센서는 작동을 시작하기 전에 45-60초의 열기 시간을 필요로 합니다.
기본 설정: 감수성: 100%, 대기 시간: 5초, 낮 빛 센서: 비활성화, 대기 시간: 0초, 대기 시간 DIM 수준: 10%
적용 지침
중요한 설치 참고:
- 전문 전기 장비를 설치해야 합니다 - 설치 전에 전원을 끄십시오.
- PIR 센서는 물질을 침투 할 수 없습니다 - 검출 영역에 대한 명확한 시선을 보장합니다.
- 두꺼운 옷과 함께 추운 조건에서 감지 민감도가 낮습니다.
- 열 소스 (기온조화기, 히터) 를 향해 센서를 지시하지 마십시오.
- 실내용만 - 외부 햇빛이 감지 정확성에 영향을 미칩니다.
- 새로운 환경에서 대량 설치 전에 최소 5개의 단위로 테스트
- 낮은 파동 인수를 가진 안정적인 DC 전원 공급이 필요합니다 (<100mV)
검출 성능 고려 사항:
- 감지 거리는 높이, 장착 위치 및 환경 온도에 따라 달라집니다.
- 주변 온도가 인체 온도 (36°C ~ 37°C) 에 접근할 때 감수성이 감소합니다.
- 환경 온도/LED 트레이 온도가 55°C를 초과할 때 잘못된 트리거가 가능
- 낮 빛 경계에 대한 측정 은 환경, 날씨, 그리고 낮 시간 에 따라 달라진다
잠재적인 잘못된 시나리오:
- 탐지 범위에 들어가는 작은 동물
- 태양광, 헤드라이트 또는 진열 램프에서 나오는 극 적외선에 직접 노출
- HVAC 시스템이나 습기장치로 인한 급속한 온도 변화
발동하지 않는 잠재적 시나리오:
- 유리 또는 아크릴과 같은 장애물 인프라 레드 전송을 차단
- 열원료의 최소한의 이동 또는 극도로 빠른 이동
참고: 제품 사양은 지속적인 개선으로 인해 변경될 수 있습니다. 디밍 성능은 다른 DALI2 드라이버에 따라 다를 수 있습니다.
