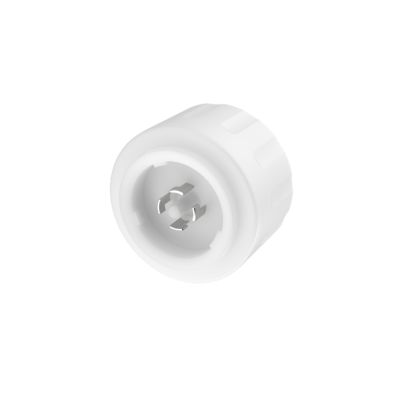

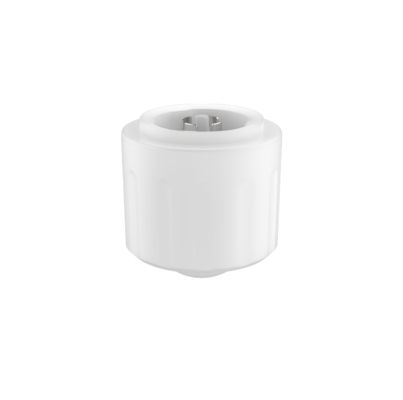

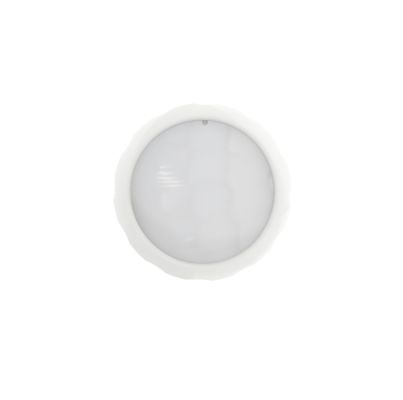

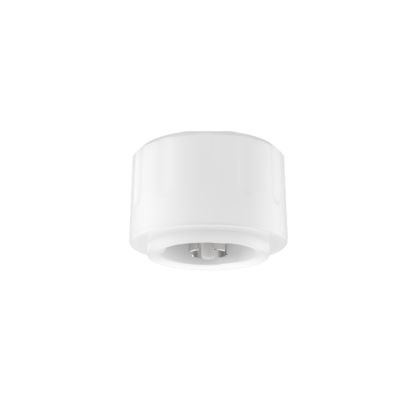

12Vdc PIR 무선 2.4G 네트워킹 동작 감지기, 일광 수확 가능, 최대 설치 거리 12m MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
제품 상세 정보
| 작동 전압 | 12 ± 1VDC | 작동 전류 | 35 ± 5mA |
|---|---|---|---|
| 출력 신호 | 0-10V 디밍 신호 | 장착 높이 | 10m (최대 12m) |
| 작동 온도 | -20 ℃ -55 ℃ | 자격증 | CE |
| 일생 | 5 년 보증@ta | ||
| 강조하다 | 12Vdc 무선 모션 센서,2.4G 네트워킹 PIR 센서,주광 수확 모션 감지기 |
||
제품 설명
12Vdc PIR 무선 2.4G 네트워킹 모션 센서
주광 제어 가능, 최대 설치 높이 12m
제품 사양
| 속성 | 값 |
|---|---|
| 작동 전압 | 12±1VDC |
| 작동 전류 | 35±5mA |
| 출력 신호 | 0-10V 디밍 신호 |
| 설치 높이 | 10m (최대 12m) |
| 작동 온도 | -20℃-55℃ |
| 인증 | CE |
| 수명 | 5년 보증 @Ta |
제품 특징
- 12Vdc 입력, DC 시스템 또는 12V DC 보조 전원 출력이 있는 LED 드라이버에 적합
- 0-10V 디밍 단자, 3단계 또는 2단계 선택 가능, 감지 영역 조절 가능
- PIR 모션 감지 센서
- 실내 최대 설치 높이 12m
- 모든 센서 매개변수는 리모컨으로 설정 가능
- 무선 2.4G 네트워킹 지원
기술 매개변수
| 입력 | |
|---|---|
| 정격 전압 | 12±1V DC |
| 작동 전류 | 35±5mA |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | 0-10V 디밍 신호 |
| 센서 매개변수 | |
| 감지 모드 | PIR 감지 |
| 감지 영역 | 25%/50%/75%/100% (리모컨 설정) |
| 유지 시간 | 5초/30초/1분/3분/5분/10분/20분/30분 (리모컨 설정) |
| 대기 시간 | 0초/10초/1분/3분/5분/10분/30분/+∞ (리모컨 설정) |
| 대기 디밍 레벨 | 10%/20%/30%/50% (리모컨 설정) |
| 주광 센서 | 일반 주광: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/비활성화 (리모컨 설정) (주변광 확산) |
| 주광 제어 | 100L/200L/300L/400L/500L/600L/비활성화 (주광 제어 모드 진입; 리모컨 설명서 참조) |
| 감지 영역(반경) | 천장 설치 높이 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| 설치 높이 | 10m (최대 12m) |
| 무선 매개변수 | |
| 작동 주파수 | 2.4GHz |
| 송신 전력 | 6dBm |
| 그룹 노드 | 최대 32개 (한 그룹) |
| 송신 거리 | 점대점 전송 최대 15m |
| 환경 | |
| 작동 온도 | -20℃-55℃ |
| 보관 온도 | -40℃~80℃, 습도≤85% (결로 없음) |
| 인증 표준 | |
| 인증됨 | CE UL |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP65 |
| 기타 | |
| 배선 | 표준 Zhaga Book 18 커넥터 |
| 설치 | 외부 |
| 포장 | 칸막이+상자 (K=A) |
| 순중량 | 39±2g |
| 수명 | 5년 보증 @Ta |
기능 설명
| 기능 | 설정 |
|---|---|
| 켜기-끄기 기능 | 대기 시간 "0초" 설정 |
| 2단계 디밍 | 대기 시간 "+∞" 설정 |
| 3단계 디밍 | 대기 시간 "10초/1분/3분/5분/10분/30분" 설정 |
| 주광 제어 | 리모컨 설정 DH 모드 + 주광 센서 100L/200L/300L/400L/500L/600L |
| 네트워크 기능 | 리모컨 설정 그룹 (예: 1~16), Rx 수신 신호 설정 |
제품 정보
치수 (단위: mm)
배선
설치 지침 (Zhaga Book 18은 회전식 설치 가능)
참고: 설치 시 마이크로파 안테나 면이 금속에 의해 막히지 않도록 주의하십시오.
감지 범위
리모컨 MH17
초기화
전원 켜기 후 센서가 45-60초 동안 예열된 후 작동을 시작합니다.
기본 설정
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화, 대기 시간: 0초, 대기 디밍 레벨: 10%
적용 주의사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
- PIR 센서는 어떤 물질도 투과할 수 없으므로 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
- 추운 겨울에 두꺼운 옷을 입은 사람은 센서가 감지하기 어려울 수 있습니다.
- 열 신호는 움직이는 신호로 간주되어 센서를 트리거합니다. 센서를 에어컨 또는 기타 열원 쪽으로 향하게 하지 마십시오.
- 센서는 실내 전용입니다. 실외 햇빛은 센서 감지에 영향을 줄 수 있습니다.
- 지속적인 개선으로 인해 이 설명서의 내용은 사전 통지 없이 변경될 수 있습니다.
- 0-10V 드라이버와 함께 작동할 때 디밍 성능이 다를 수 있습니다.
주광 임계값은 그림자가 없고 주변광이 확산 반사되지 않는 맑은 환경에서 측정됩니다. 주변 럭스 레벨은 환경, 날씨, 기후, 시간 및 계절에 따라 다를 수 있습니다.
감지 거리는 사람의 키, 설치 높이, 설치 각도, 작동 환경 온도 등에 따라 달라집니다. 주변 온도가 인체 온도 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 모션 감지가 크게 약해지거나 반응하지 않을 수 있습니다. 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 잘못된 트리거가 발생할 수 있으므로 감지 감도를 낮추어 개선하십시오. 잘못된 트리거가 계속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않습니다.
주어진 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터로 측정한 일반적인 값입니다.
이 제품은 입력 전압이 안정적이고 리플 계수가 낮은 전압 안정화 DC 전원 공급 장치와 함께 사용해야 합니다(리플 계수는 100mV 미만, 부하 전류는 25mA 이상).
새로운 환경에 설치할 경우 대량 설치 전에 최소 5개 제품을 먼저 설치하고 테스트하십시오.
PIR 센서 사용 시 주의사항
PIR은 적외선 변화를 감지하는 열전 적외선 센서입니다. 실제 사용 시 다음과 같은 사항에 주의하십시오. 예를 들어, 인체 외의 열원 감지, 열원의 온도 변화가 없거나 열원이 움직이지 않는 경우, 기타 관련 환경 요인 및 PIR 응용 원리 위반의 영향 등.
다음과 같은 현상으로 인해 인체 외의 열원을 감지할 때 PIR이 잘못 트리거될 수 있습니다:
- 작은 동물이 감지 범위에 들어갈 때
- 햇빛, 자동차 헤드라이트, 백열등 등의 원적외선이 센서에 직접 노출될 때
- 따뜻한 공기, 냉각 장비의 찬 공기, 가습기의 수증기 등으로 인해 감지 범위 내 온도가 급격하게 변할 때
다음과 같은 현상으로 인해 열원을 감지할 때 PIR이 트리거되지 않을 수 있습니다:
- 센서와 감지 대상 사이에 유리 및 아크릴과 같이 원적외선 투과를 차단하는 물질이 있을 때
- 감지 범위 내의 열원이 거의 움직이지 않거나 고속으로 움직일 때
