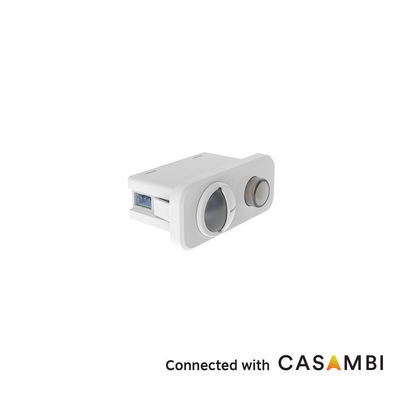

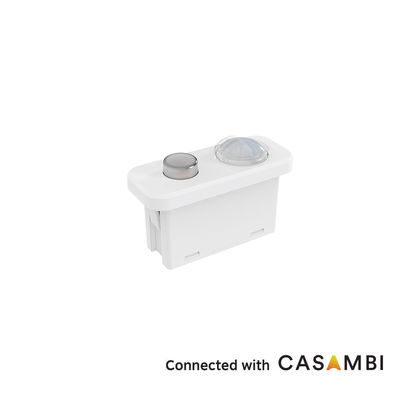

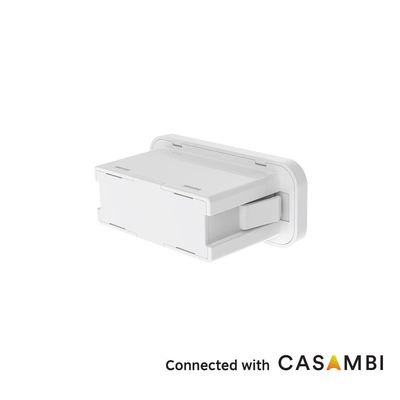

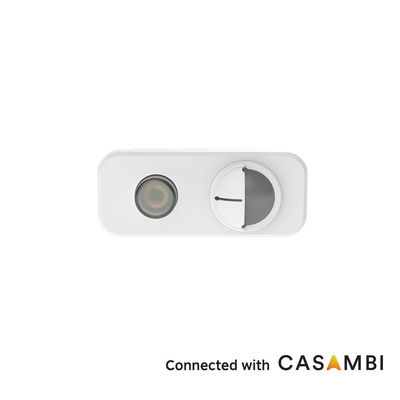

Casambi PIR 모션 센서, 0-10V 디밍, 사무실 적용에 적합 MC182D IR B1
제품 상세 정보
| 작동 전압 | 12 ± 1VDC | 작동 전류 | 35 ± 5mA |
|---|---|---|---|
| 출력 신호 | 0-10VDC 디밍 신호 | 장착 높이 | 3m (최대 4m) |
| 작동 온도 | -20℃~+55℃ | 자격증 | CE |
| 일생 | 5 년 보증 @TA (실내) | ||
| 강조하다 | 카잠비 무선 모션 센서,0~10V 디밍 모션 센서,오피스 PIR 모션 센서 |
||
제품 설명
Casambi PIR 모션 센서, 0-10V 디밍, 사무실용
제품 속성
| 작동 전압 | 12±1VDC |
| 작동 전류 | 35±5mA |
| 출력 신호 | 0-10VDC 디밍 신호 |
| 장착 높이 | 3m (최다 4m) |
| 작동 온도 | -20°C~+55°C |
| 인증서 | CE |
| 일생 | 5년 보증 @Ta (실내) |
제품 특성
- 국제 표준 Zhaga BooK20 인터페이스
- 최대 설치 높이 4m
- 5년 보증
- 오픈 오피스, 개인 오피스
- PIR 운동 감지기, 낮 빛 센서 기능
- 카잠비 블루투스 모듈, 카잠비 앱 플랫폼과 연결
기술 매개 변수
| 입력 | |
|---|---|
| 정량 전압 | 12±1VDC |
| 작동 전류 | 35±5mA |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | 0-10VDC 디밍 신호 |
| 센서 매개 변수 | |
| 탐지 모드 | PIR 탐지 |
| 탐지 구역 | 카잠비 APP 세트 |
| 대기 시간 | 카잠비 APP 세트 |
| 낮빛 센서 | 카잠비 APP 세트 |
| 일광 우선 순위 | 카잠비 APP 세트 |
| 저조화 수준 | 카잠비 APP 세트 |
| 탐지 범위 (방사선) | 천장 설치 높이 3m 운동 및 작은 움직임: r≥2.5m 시험 조건: 100% 감도성, 60m2의 실내 개방형 공간 |
| 설치 높이 | 전형적인 3m (4m Max ), 참고 1 & 2 참조 |
| 무선 매개 변수 | |
| BLE 모듈 | 카자무비 블루투스 |
| 작업 주파수 | 2.402-2.480GHz |
| 전력 전달 | +7dBm (최대) |
| 송신 거리 | 포인트에서 포인트 전송 25m 최대 |
| 고정 장치 ID | 40924 |
| 환경 | |
| 작업 온도 (Ta) | -20°C~55°C |
| 저장 온도 | -40°C~+80°C 습도: ≤85% (비 응축) |
| 인증 표준 | |
| 인증 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach 요구사항을 준수합니다. |
| IP 등급 | IP20 |
| 다른 것 | |
| 배선 | 3핀 PH2.0 터미널 |
| 설치 요구 사항 | Zhaga book20 설치 |
| 포장 요구 사항 | 랩보드 + 카튼 (K=A) |
| 순중량 | 150.8±3g |
| 일생 | 5년 보증 @Ta (실내) |
참고: 주변 온도가 인체 온도 범위 (36°C~37°C/96.8~98.6°F) 에 접근하면 PIR 운동 검출이 현저하게 약화되거나 반응하지 않습니다.
참고 2: 환경 온도 또는 LED 트레이 온도가 55°C/131°F 이상일 때, 잘못된 트리거가 발생할 수 있습니다.PIR 센서는 공간에서 사용하기에 적합하지 않아야합니다..
함수 설명
| ON-OFF 기능 | Casambi 앱 설정 |
| 2단계 디밍 | Casambi 앱 설정 |
| 3단계 디밍 | Casambi 앱 설정 |
| 일광 우선 순위 | Casambi 앱 설정 |
| 낮에 수확 | Casambi 앱 설정 |
| 네트워크 기능 | Casambi 앱 설정 |
제품 정보
차원 (단위: mm)
기능
배선
설치 지침
탐지 범위
초기화
전원을 켜면 센서가 45-60C로 뜨고 작동합니다.
기본 설정
감수성: 100%, 대기 시간: 5초, 낮 빛 센서: 비활성화, 대기 시간: 0초, 대기 시간 DIM 수준: 10%
신청신고
- 센서는 전문 전기사가 설치해야 합니다. 설치, 배선 및 변수를 변경하기 전에 전력을 끄십시오.
- PIR 센서는 어떤 물질을 침투 할 수 없습니다, 센서와 움직이는 사람 / 물체 사이에 장애물이 있는지 확인하십시오
- 센서는 추운 겨울에 두꺼운 옷을 입으면 사람을 감지하기가 어려울 수 있습니다.
- 열 신호는 센서를 작동시키는 이동 신호로 간주됩니다. 에어컨 또는 다른 난방 소스에 센서를 마주치는 것을 피하십시오.
- 센서는 실내용으로만 사용할 수 있습니다. 외부 햇빛은 센서의 감지에 영향을 줄 수 있습니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 다른 0-10V 드라이버와 작업할 때 디밍 성능이 다를 수 있습니다.
- 낮 빛 경계는 그림자와 주변 빛의 분산 반사 없이 햇빛이 잘 드는 환경에서 측정됩니다. 주변 럭스 수준은 다른 환경, 날씨, 기후,시간 및 계절.
- 탐지 거리는 사람들의 높이, 장착 높이, 장착 각도, 작업 환경 온도 등과 관련이 있습니다.환경 온도가 인체 온도 범위 (36°C~37°C/96.8~98.6°F), PIR 운동 감지 현저하게 약화되거나 반응하지 않습니다. 환경 온도 또는 LED 트레이 온도가 55°C/131°F 이상이면 잘못된 트리거가 발생할 수 있습니다.개선하기 위해 감지 감수성을 줄이기 위해 노력하십시오.. 잘못된 트리거가 유지되면 PIR 센서는 공간에서 사용할 수 없습니다.
- 검출 영역은 165cm 높이의 테스터에 의해 실내 개방 환경에서 측정 된 전형적인 값입니다.
- 이 제품은 입력 전압이 안정되고 파동 인수는 낮은 전압 안정형 DC 전원 공급 장치와 함께 사용해야합니다.
- 새로운 환경에서 설치 할 때, 대량 설치 전에 적어도 5pcs 제품을 먼저 설치하고 테스트하십시오.
- PIR는 인프라 적색의 변화를 감지하는 피로 전기 적외선 센서입니다. 실제 사용 중에 다음 사항에 주의하십시오. 예를 들어: 인체 이외의 열원을 감지합니다.열원료의 온도가 변하지 않거나 열원료가 움직이지 않습니다., 다른 관련 환경 요인 및 PIR 적용 원칙 위반 영향.
- 다음 현상으로 인해 인체 이외의 열원을 감지할 때, PIR는 잘못 작동될 수 있습니다.
- 작은 동물이 탐지 범위에 들어갈 때
- 태양 광선, 자동차 헤드 라이트, 구전등 등으로부터의 적외선 광선이 센서에 직접 노출되면
- 온도 범위의 온도가 따뜻한 공기, 차가운 온실 장비의 차가운 공기, 습기장치의 수증기 등으로 인해 급격하게 변하면
- 다음 현상으로 인한 열원을 감지할 때 PIR는 작동하지 않을 수 있습니다.
- 유리나 아크릴과 같은 물질이 센서와 탐지 물체 사이의 적외선 전파를 차단할 때
- 감지 범위 내의 열원은 거의 움직이지 않거나 높은 속도로 움직입니다.
