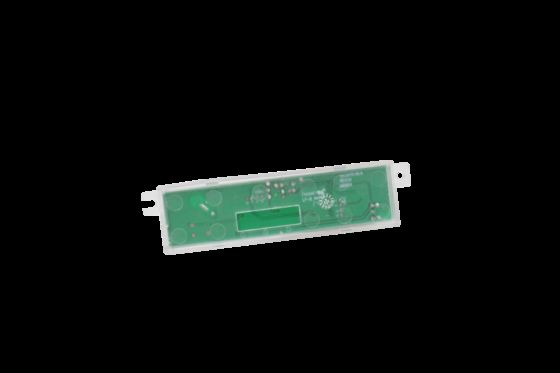

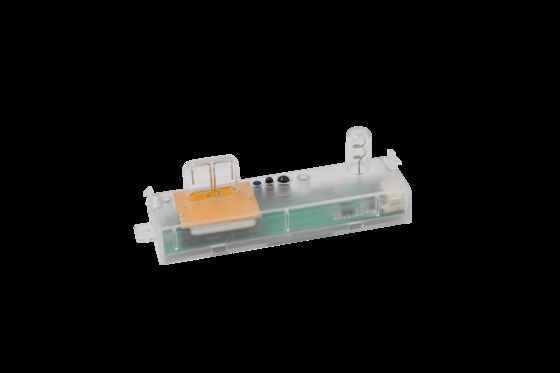

12Vdc Casambi 네트워크 마이크로 웨이브 모션 센서 슬림 LED 장착장치, 6m 최대 장착 높이 MC087D 99 B1
제품 상세 정보
| 정격전압 | 12 ± 1VDC | 잔물결 전압 | < 100mVp-p |
|---|---|---|---|
| 출력 신호 | 0-10V 디밍 신호/PWM 디밍 신호 | 장착 높이 | 3m (최대 6m) |
| 작동 온도 | 내장 : -35 ~ 60 ℃ | 자격증 | CE |
| 일생 | 5 년 보증@ta | ||
| 강조하다 | 12Vdc Casambi motion sensor,microwave motion sensor for LED fixtures,wireless motion sensor with 6m range |
||
제품 설명
슬림 LED 조명용 12Vdc Casambi 네트워크 마이크로파 모션 센서, 최대 설치 높이 6m
제품 특징
- 12Vdc 입력, DC 시스템 또는 12V DC 100mA 보조 전원 출력 LED 드라이버에 적합합니다.
- 0-10V 디밍 단자, 3단계 또는 2단계 선택 가능, 감지 영역 조절 가능
- 미니 사이즈 MW 모션 감지 센서
- 실내 최대 설치 높이 6m
- 모든 센서 매개변수는 Casambi 앱 설정으로 구성 가능
매개변수
| 입력 | |
|---|---|
| 정격 전압 | 12±1VDC | 7.5-13VDC |
| 작동 전류 | 32±5mA | 32±5mA |
| 리플 전압 | < 100mVp-p |
| 출력 | |
| 출력 신호 | 0-10V 디밍 신호 | PWM 디밍 신호 |
| 감지 매개변수 | |
| 작동 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 송신 전력 | 최대 1mW |
| 센서 감도 | Casambi 앱 설정 |
| 주광 우선 | Casambi 앱 설정 |
| 대기 디밍 레벨 | Casambi 앱 설정 |
| 감지 범위 (반경) | 천장 설치 (높이: 3m): 0.3m/s ≥3m, 1m/s ≥2.5m 벽 설치 (높이: 2m): 0.3m/s ≥5m, 1m/s ≥3m 테스트 조건: 제품은 100% 감도로 설정되며, 60² 방에 명확한 가림이 없습니다. |
| 설치 높이 | 3m (최대 6m) |
| 무선 모듈 | |
| BLE 모듈 | Casambi 블루투스 |
| 작동 주파수 | 2.402-2.480GHz |
| 송신 전력 | +7dBm (최대) |
| 전송 거리 | 25m (가시 거리) |
| 환경 | |
| 작동 온도 | 내장: -35~60°C |
| 보관 온도 | -40°C~80°C, 습도 ≤85% (결로 없음) |
| 인증 표준 | |
| 인증됨 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| 보호 등급 | IP20 |
| 기타 | |
| 배선 | 3핀 2.0mm 단자 |
| 설치 요구 사항 | 내장 설치 |
| 포장 요구 사항 | 칸막이 + 종이 상자 (K=A) |
| 순중량 | 25.5±3g |
| 수명 | 5년 보증 @Ta |
기능 설명
| ON-OFF 기능 | Casambi 앱 설정 |
| 2단계 디밍 | Casambi 앱 설정 |
| 3단계 디밍 | Casambi 앱 설정 |
| 주광 감지 | Casambi 앱 설정 |
| 주광 우선 | Casambi 앱 설정 |
| 그룹화 | Casambi 앱 설정 |
다이어그램
치수
나사 설치
클립 구조 설치
배선, 기능
설치
방사선 다이어그램
초기화
처음 전원을 켜면 센서는 조명을 100% 밝기로 켜고 10초 후에 조명을 끕니다. 초기화 중에는 움직임 신호가 감지되지 않습니다.
기본 설정
감지 영역: 100%; 유지 시간: 5초; 대기 시간: 0초; 주광 센서: 비활성화; 대기 디밍 레벨: 10%.
적용 주의사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 등 전에 전원을 차단하십시오.
- 감지 거리는 움직이는 물체의 이동 속도, 움직이는 물체의 크기, 설치 높이, 설치 각도, 설치 환경이 개방적인지 여부, 반사체 재질과 같은 요인과 관련이 있습니다. 사양에 제공된 감지 거리는 일반적인 값으로, 165cm/65kg 테스터이며 개방된 실내 환경에서 테스트되었습니다.
- 마이크로파 센서를 벽에 설치하면 천장에 설치할 때보다 감지 거리가 크게 늘어납니다. 벽 설치 방법을 사용하는 경우 감도를 낮추거나 당사에 연락하여 사용 설정을 확인하십시오. 조도 감도 임계값은 햇볕이 잘 드는 환경, 그림자 없음, 주변광 확산 반사 조건입니다. 시간대, 기후, 환경에 따라 광 센서가 감지하는 조도 값이 다를 수 있습니다.
- 센서 매개변수는 다른 설치 환경에서 재구성해야 할 수 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 이 센서는 실내 전용이며, 실외 바람과 비, 주변 움직이는 물체는 오작동을 유발할 수 있습니다.
- 센서 제품의 설치 높이는 6미터를 초과할 수 없으며, 최적 높이는 3미터입니다. 두 센서 간의 거리는 3미터 이상이어야 합니다.
- 센서를 금속 조명기구, 금속 반사 표면 또는 좁은 밀폐 환경에 설치하면 마이크로파가 여러 번 반사되어 오작동을 유발할 수 있습니다. 센서 감도를 낮추거나 기술 지원을 위해 제조업체에 문의하십시오.
- 팬, DC 모터, 하수관, 공기 배출구 등과 같은 움직이는 신호가 센서 주변에 없는지 확인하십시오. 그렇지 않으면 센서가 오작동을 유발할 수 있습니다.
- 마이크로파는 금속을 투과할 수 없으므로 밀폐 또는 반밀폐 금속 조명기구에 설치하는 것을 피하고 제품을 가리는 금속 또는 유리가 없어야 합니다.
- 다른 0-10V / PWM 드라이버가 있는 센서의 경우, 낮은 조명 효과가 다를 수 있습니다.
- 안정적인 출력 전압과 낮은 리플 계수를 가진 DC 정전압 전원 공급 장치를 사용해야 합니다. 전원 공급 장치의 리플은 100mV 미만이어야 하며, 부하 전류는 100mA 이상이어야 합니다.
- 제품 사양 및 매개변수는 사전 통지 없이 최적화될 수 있습니다.
- 새로운 설치 환경의 경우, 설치 전에 샘플 5개를 테스트하는 것이 좋습니다.
