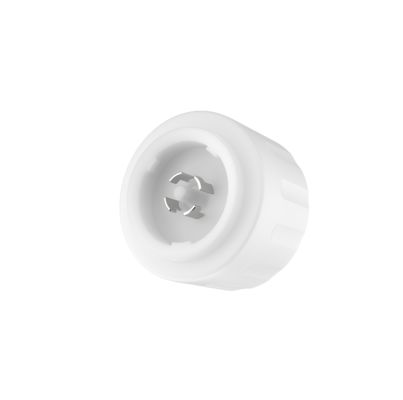

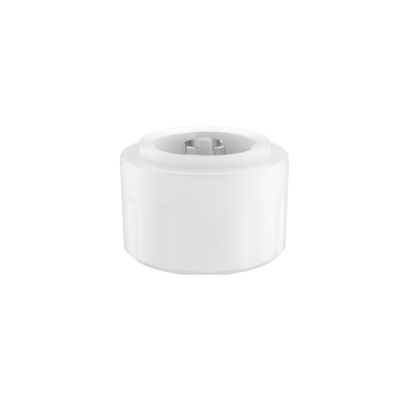

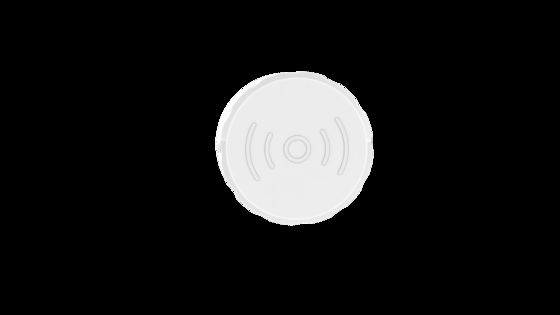

무선 2.4G 네트워크 센서, UFO용 일광 수확 기능, 최대 장착 높이 12m MC079D 99 ZB
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE |
| Model Number | MC079D 99 ZB |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
제품 상세 정보
| 작동 전압 | 12 ± 1VDC | 작동 전류 | 55 ± 5mA |
|---|---|---|---|
| 출력 신호 | 0-10V 디밍 신호 | 장착 높이 | 10m (최대 12m) |
| 작동 온도 | -35 ~ 60 60 | 자격증 | CE |
| 일생 | 5 년 보증@ta | ||
| 강조하다 | 일광 수집을 갖춘 무선 모션 센서,2UFO 조명을 위한 4G 네트워크 센서,무선 센서 |
||
제품 설명
무선 2.4G 네트워크 센서, UFO용 일광 수확 기능, 최대 설치 높이 12m
제품 사양
| 속성 | 값 |
|---|---|
| 작동 전압 | 12±1VDC |
| 작동 전류 | 55±5mA |
| 출력 신호 | 0-10V 디밍 신호 |
| 설치 높이 | 10m (최대 12m) |
| 작동 온도 | -35~60℃ |
| 인증 | CE |
| 수명 | 5년 보증@Ta |
제품 특징
- 12Vdc 입력, DC 시스템 또는 12V DC 보조 전원 출력이 있는 LED 드라이버에 적합
- 0-10V 디밍 단자, 3단계 또는 2단계 선택 가능, 감지 영역 조절 가능
- 소형 마이크로웨이브 감지 센서
- 실내 최대 설치 높이 12m
- 모든 센서 매개변수는 리모컨으로 설정 가능
- 무선 2.4G 네트워킹 지원
기술 매개변수
| 입력 | |
| 정격 전압 | 12±1V DC |
| 작동 전류 | 55±5mA |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | 0-10V 디밍 신호 |
| 센서 매개변수 | |
| 작동 주파수 | 5.8 GHz ±75MHz, ISM 파 대역 |
| 송신 전력 | 최대 3mW |
| 감지 영역 | 25%/50%/75%/100% (리모컨 설정) |
| 유지 시간 | 5초/30초/1분/3분/5분/10분/20분/30분 (리모컨 설정) |
| 대기 시간 | 0초/10초/1분/3분/5분/10분/30분/+∞ (리모컨 설정) |
| 대기 디밍 레벨 | 10%/20%/30%/50% (리모컨 설정) |
| 일광 센서 | 일반 일광: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/비활성화 (리모컨 설정) (주변광 확산) |
| 일광 수확 | 100L/200L/300L/400L/500L/600L/비활성화 (일광 수확 모드 진입: 리모컨 설명서 참조) |
| 감지 영역(반경) | 천장 설치 높이 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| 설치 높이 | 10m (최대 12m) |
| 무선 매개변수 | |
| 작동 주파수 | 2.4GHz |
| 송신 전력 | 6dBm |
| 그룹 노드 | 최대 32개 (1개 그룹) |
| 전송 거리 | 점대점 전송 최대 15m |
| 환경 | |
| 작동 온도 | -35~60℃ |
| 보관 온도 | -40℃~80℃, 습도≤85% (비응축) |
| 인증 표준 | |
| 인증됨 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP65 |
| 기타 | |
| 배선 | 표준 Zhaga Book 18 커넥터 |
| 설치 | 외부 |
| 포장 | 칸막이+상자 (K=A) |
| 순중량 | 39±2g |
| 수명 | 5년 보증@Ta |
기능 설명
| 켜짐-꺼짐 기능 | 대기 시간 설정 "0초" |
| R2단계 디밍 | 대기 시간 설정 "+∞" |
| R3단계 디밍 | 대기 시간 설정 "5분/10분/+∞" |
| R일광 수확 | 리모컨 설정 DH 모드 + 일광 센서 100L/200L/300L/400L/500L/600L |
| □일광 우선 | 해당 없음 |
| R네트워크 기능 | 리모컨 설정 그룹 (예: 1~16), Rx 수신 신호 설정 |
제품 정보
치수 (단위: mm)
배선
설치 지침 (Zhaga Book 18은 회전식으로 설치 가능)
설치 시 마이크로웨이브 안테나 면이 금속에 가려지지 않도록 주의하십시오.
감지 범위
리모컨
초기화
센서에 처음 전원이 공급되면 100% 밝기로 켜지고 10초 후에 꺼집니다. 초기화 중에는 외부 움직임 감지 신호가 감지되지 않습니다.
기본 설정
감도: 100%, 유지 시간: 10초, 일광 센서: 비활성화, 대기 시간: 5초, 대기 디밍 레벨: 10%
적용 시 주의 사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치 및 배선 전에 전원을 끄십시오.
- 감지 영역은 물체의 이동 속도, 물체의 크기, 설치 높이, 설치 각도, 작업 환경, 반사 재료 등과 관련이 있습니다. 제공된 감지 영역은 실내 개방 환경에서 165cm/65kg 테스터로 측정한 일반적인 값입니다.
- 일광 임계값은 그림자가 없고 주변광 확산 반사 상태의 맑은 날에 측정됩니다. 다른 환경과 기후는 일광 센서가 측정하는 밝기 값에 차이를 유발합니다.
- 센서 매개변수는 다른 설치 환경에서 재구성해야 할 수 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 센서는 실내 전용입니다. 실외 또는 반실외 사용 시 방수 효과가 영향을 받습니다. 바람, 비, 움직이는 물체는 오작동을 유발할 수 있습니다.
- 센서 제품의 설치 높이는 15미터를 초과할 수 없으며 최적 높이는 12미터입니다. 두 센서 간의 거리는 3m 이상이어야 합니다.
- 센서가 금속 등기구, 금속 반사 표면 또는 작고 밀폐된 환경에 설치될 경우 마이크로웨이브가 여러 번 반사되어 오작동을 유발할 수 있습니다. 센서 감도를 낮추거나 기술 지원을 위해 제조업체에 문의하십시오.
- 진동 신호는 움직임 신호로 간주되어 센서를 작동시킵니다. 센서 설치는 장기간 진동하는 물체(대형 금속 장비, 파이프, 에어컨 배출구, 배기구, 연기 배출기 포트, 흔들리는 팬 등)에서 멀리 떨어져야 합니다.
- 마이크로웨이브는 금속을 투과할 수 없습니다. 밀폐되거나 반밀폐된 금속 등기구에 제품을 설치하지 마십시오. 제품 위를 금속이나 유리로 덮어서는 안 됩니다.
- 안정적인 출력 전압과 낮은 리플 계수를 가진 DC 정전압 전원 공급 장치를 사용해야 합니다. 전원 공급 장치의 리플은 100mV 미만이어야 하며, 부하 전류는 65mA 이상이어야 합니다.
- 새로운 설치 환경의 경우, 대량 설치 전에 5개의 프로토타입을 먼저 설치하고 테스트하는 것이 좋습니다.
