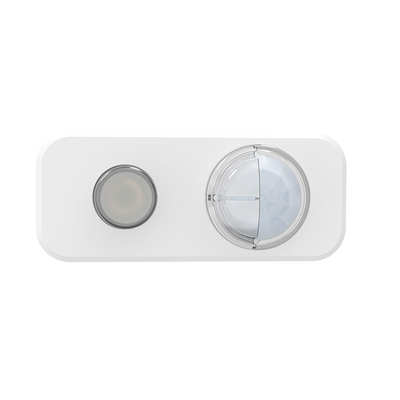

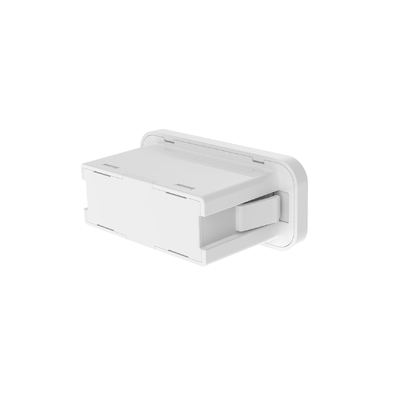

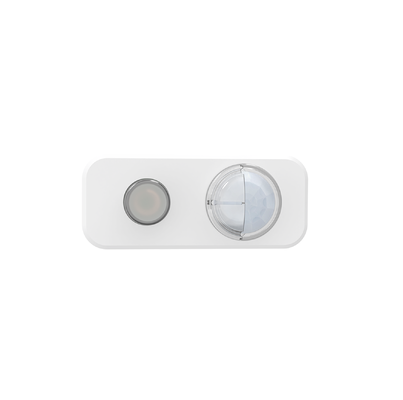

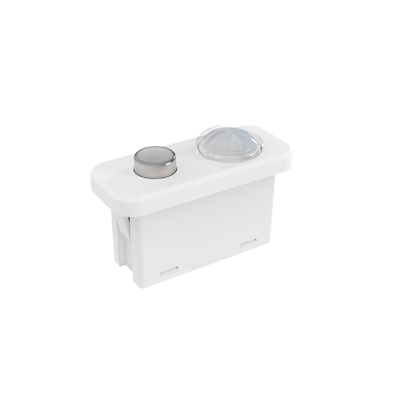

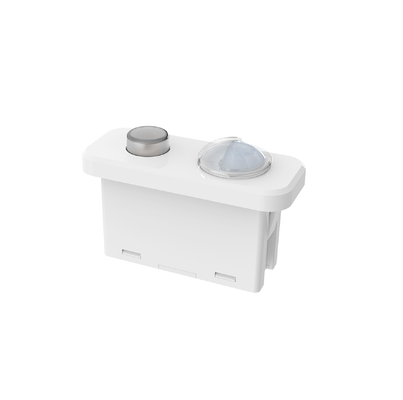

Dali2 & D4i 인증, 디밍 가능 PIR 모션 센서, Zhaga Book20 소켓, 플러그 앤 플레이 MDA182D IR
제품 상세 정보
| 정격전압 | 12-24V DC | 작동 전류 | 12±5mA@16VDC |
|---|---|---|---|
| 잔물결 전압 | <100mvp-p | 출력 신호 | DALI 디밍 |
| 감지 모드 | PIR 감지 | 설치 높이 | 일반 3m(최대 4m) |
| IP 등급 | IP20 | 일생 | 5 년 보증 @TA (실내) |
| 강조하다 | DALI 모션 센서 디밍 가능한 PIR,Zhaga Book20 소켓 모션 감지기,D4i 인증 플러그 플레이 센서 |
||
제품 설명
DALI-2 및 D4i 인증 디밍 PIR 모션 센서
DALI-2 및 D4i 인증을 받은 Zhaga Book20 소켓 호환 플러그 앤 플레이 모션 센서로 D4i 드라이버와 완벽하게 통합됩니다.
제품 특징
- D4i 드라이버와 호환되도록 DALI-2 및 D4i 인증 획득
- 모션 센서 인스턴스 유형 3 (303) 및 광 센서 인스턴스 유형 4 (304)
- PIR 모션 감지 시 실내 최대 설치 높이 4m
- 모든 센서 매개변수는 DALI 중앙 컨트롤러를 통해 구성 가능
- 플러그 앤 플레이 설치를 위한 Zhaga Book20 소켓
기술 매개변수
| 입력 | |
|---|---|
| 정격 전압 | 12-24V DC |
| 작동 전류 | 12±5mA @16V DC |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | DALI 디밍 |
| 센서 매개변수 | |
| 감지 모드 | PIR 감지 |
| 감지 영역 | DALI 마스터 설정 |
| 유지 시간 | DALI 마스터 설정 |
| 일광 센서 | DALI 마스터 설정 |
| 일광 우선순위 | DALI 마스터 설정 |
| 디밍 레벨 | DALI 마스터 설정 |
| 감지 범위 (반경) | 천장 설치 높이 3m: r≥2.5m (100% 감도, 60° 실내 개방 공간) |
| 설치 높이 | 일반 3m (최대 4m) |
| DALI 매개변수 | |
| 모션 인스턴스 | 62386-303 |
| 일광 인스턴스 | 62386-304 |
| DALI 소모 전류 | 2mA |
| 환경 | |
| 작동 온도 | -20°C ~ +55°C |
| 보관 온도 | -40°C ~ +80°C, 습도 ≤85% (비응축) |
| 인증 표준 | |
| 인증됨 | CE |
| 환경 요구 사항 | RoHS 2.0, REACH 준수 |
| IP 등급 | IP20 |
| 기타 사양 | |
| 배선 | 2핀 PH2.0 터미널 |
| 설치 요구 사항 | Zhaga Book20 설치 |
| 포장 요구 사항 | 칸막이 + 상자 (K=A) |
| 순중량 | 15.8±3g |
| 수명 | 5년 보증 @Ta (실내) |
기능 설명
| 기능 | 구성 |
|---|---|
| 켜기/끄기 기능 | DALI 마스터 설정 |
| 2단계 디밍 기능 | DALI 마스터 설정 |
| 3단계 디밍 기능 | DALI 마스터 설정 |
| 일광 수확 | DALI 마스터 설정 |
| 일광 우선순위 | DALI 마스터 설정 |
| 네트워크 기능 | DALI 마스터 설정 |
제품 정보
치수 (단위: mm)
컷아웃 크기
기능
배선
설치 지침
감지 범위
초기화
전원 켜기 후 센서는 12초 동안 예열한 다음 작동을 시작합니다.
기본 설정
감도: 100%, 유지 시간: 5초, 일광 센서: 비활성화, 대기 시간: 0초, 대기 디밍 레벨: 10%
적용 시 주의 사항
- 설치는 전원이 꺼진 상태에서 전문 전기 기술자가 수행해야 합니다.
- PIR 센서는 재료를 투과할 수 없습니다. 센서와 움직이는 물체 사이에 장애물이 없는지 확인하십시오.
- 추운 날씨에 두꺼운 옷을 입은 사람을 감지하기 어려울 수 있습니다.
- 에어컨 또는 난방원에서 나오는 열 신호는 오작동을 유발할 수 있습니다.
- 실내 전용입니다. 실외 햇빛은 감지 성능에 영향을 미칩니다.
- 디밍 성능은 DALI-2 드라이버에 따라 다릅니다.
- 일광 임계값은 그림자가 없는 맑은 환경에서 측정됩니다.
- 감지 거리는 높이, 설치 위치 및 환경 온도에 영향을 받습니다.
- 입력 전압 안정성과 낮은 리플 계수( <100mV)를 갖춘 안정적인 DC 전원 공급 장치가 필요합니다.새로운 환경에서는 대량 설치 전에 최소 5개 단위로 테스트하십시오.
- 참고: 주변 온도가 인체 온도 범위(36°C~37°C)에 가까워지면 PIR 모션 감지가 크게 약해집니다. 주변 또는 LED 트레이 온도가 55°C를 초과하면 오작동이 발생할 수 있습니다. 감도를 줄이거나 다른 센서 배치를 고려하십시오.
