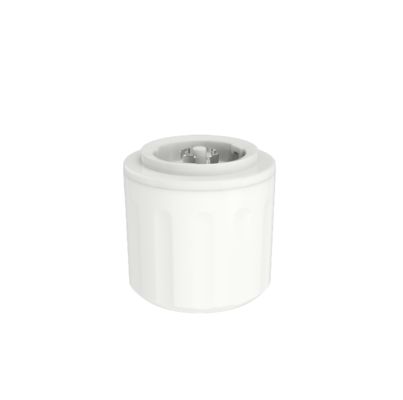

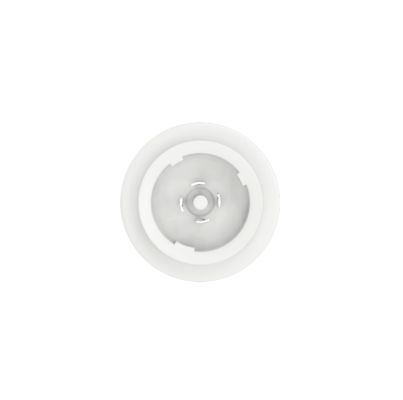

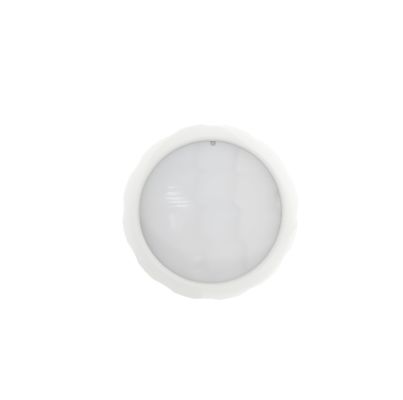

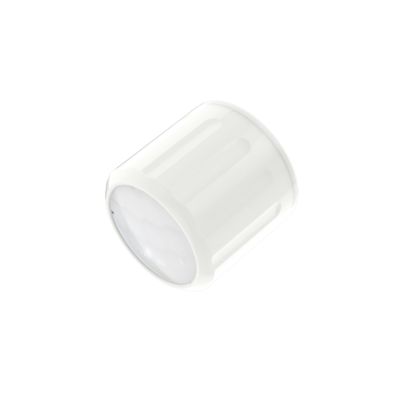

Zhaga Book18 DALI 모션 센서 (하이베이용, IP65 등급, 최대 설치 높이 12m) MDA079D IR Z
제품 상세 정보
| 정격전압 | 12-24V DC | 잔물결 전압 | <100mvp-p |
|---|---|---|---|
| 출력 신호 | 달리 디밍 신호 | 장착 높이 | 10m (최대 12m) |
| 작업 온도 (TA) | -25 ~ 55 ~ | 자격증 | CE |
| 일생 | 5 년 보증@TA (실내) | ||
| 강조하다 | 고천장용 달리 모션 센서,고천장용 무선 모션 센서,고천장용 카삼비 모션 센서 |
||
제품 설명
[제품 특징]
- DALI-2&D4i 인증; D4i 드라이버와 완벽하게 작동
- 동작 감지기 인스턴스 유형 3 (303); 조도 감지기 인스턴스 유형 4 (304)
- 실내 최대 설치 높이 12m, PIR 동작 감지
- 모든 센서 매개변수는 DALI 중앙 컨트롤러 설정을 통해 설정 가능
- Zhaga book 18 소켓, 플러그 앤 플레이 IP65
[매개변수]
| 입력 | |
| 정격 전압 | 12-24V DC |
| 작동 전류 | 12±5mA@16V DC |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | DALI 디밍 신호 |
| 센서 매개변수 | |
| 감지 방식 | PIR |
| 센서 감도 | DALI 마스터 설정 |
| 주광 센서 | DALI 마스터 설정 |
| 대기 디밍 레벨 | DALI 마스터 설정 |
| 감지 범위 (반경) | 천장 설치 12m 높이: 0.3m/s; r≥4m, 1m/s; r≥3m; |
| 설치 높이 | 10m (최대 12m), 참고 1 & 2 참조 |
| DALI 매개변수 | |
| 동작 인스턴스 | 62386-303 |
| 주광 인스턴스 | 62386-304 |
| DALI 소비 전류 | 2mA |
| 환경 | |
| 작동 온도 (Ta) | -25~55℃ |
| 보관 온도 | -40℃~80℃, 습도 ≤85% (결로 방지) |
| 인증 표준 | |
| 인증됨 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP65 |
| 기타 | |
| 배선 | 표준 Zhaga Book 18 커넥터 |
| 외부 | |
| 패키지 | 칸막이+상자 (K=A) |
| 순중량 | 38±3g |
| 수명 | 5년 보증 @Ta (실내) |
참고: | |
[기능 설명]
| 켜기/끄기 기능 | DALI 마스터 설정 |
| 2단계 디밍 기능 | DALI 마스터 설정 |
| 3단계 디밍 기능 | DALI 마스터 설정 |
| 주광 감지 | DALI 마스터 설정 |
| 주광 우선순위 | DALI 마스터 설정 |
| 네트워크 기능 | DALI 마스터 설정 |
[제품 정보]
- 치수기능
설치
- 감지 범위
전원 켜기 후 센서는 45-60초 동안 예열한 후 작동을 시작합니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
전원 켜기 후 센서는 45-60초 동안 예열한 후 작동을 시작합니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
[
기본 설정
]감도: 100%, 유지 시간: 10초, 주광 센서: 비활성화, 대기 시간: 0초, 대기 디밍 레벨: 10%[적용 시 주의사항]
센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
PIR 센서는 어떤 물질도 투과할 수 없으므로 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
- 추운 겨울에 두꺼운 옷을 입으면 센서가 사람을 감지하기 어려울 수 있습니다.
- 열 신호는 움직이는 신호로 간주되어 센서를 트리거합니다. 센서를 에어컨 또는 기타 열원 쪽으로 향하게 하지 마십시오.
- 센서는 실내 전용입니다. 실외 햇빛은 센서 감지에 영향을 줄 수 있습니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 0-10V 드라이버와 함께 작동할 때 디밍 성능이 다를 수 있습니다.
- 주광 임계값은 그림자가 없고 주변광이 확산 반사되지 않는 맑은 환경에서 측정됩니다. 주변 럭스 레벨은 환경, 날씨, 기후, 시간 및 계절에 따라 다를 수 있습니다.
- 감지 거리는 사람의 키, 설치 높이, 설치 각도, 작업 환경 온도 등에 따라 달라집니다. 주변 온도가 인체 온도 범위 (36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 동작 감지가 현저히 약해지거나 반응하지 않을 수 있습니다. 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 오작동이 발생할 수 있으므로 감지 감도를 낮추어 개선해 보십시오. 오작동이 지속되면 PIR 센서는 해당 공간에 사용하기에 적합하지 않습니다.
- 주어진 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터로 측정한 일반적인 값입니다.
- 이 제품은 입력 전압이 안정적이고 리플 계수가 낮은 (리플 계수 100mV 미만, 부하 전류 25mA 이상) 전압 안정화 DC 전원 공급 장치와 함께 사용해야 합니다.
- 새로운 환경에 설치할 경우, 대량 설치 전에 최소 5개 제품을 먼저 설치하고 테스트하십시오.
- PIR은 적외선 변화를 감지하는 열전 적외선 센서입니다. 실제 사용 시 다음과 같은 사항에 주의하십시오. 인체가 아닌 열원 감지, 열원의 온도 변화가 없거나 열원이 움직이지 않는 경우, 기타 관련 환경 요인 및 PIR 적용 원칙 위반 시 영향.다음과 같은 현상으로 인해 인체가 아닌 열원을 감지할 때 PIR이 오작동할 수 있습니다. 1. 작은 동물이 감지 범위에 들어올 때 2. 햇빛, 자동차 헤드라이트, 백열등 등의 원적외선이 센서에 직접 노출될 때3. 온실 장비의 찬 공기, 가습기의 수증기 등으로 인해 감지 범위 내 온도가 급격하게 변할 때
- 다음과 같은 현상으로 인해 열원을 감지할 때 PIR이 트리거되지 않을 수 있습니다.
- 1. 센서와 감지 대상 사이에 원적외선 투과를 차단하는 유리 및 아크릴과 같은 물질이 있을 때
- 2. 감지 범위 내의 열원이 거의 움직이지 않거나 고속으로 움직일 때
