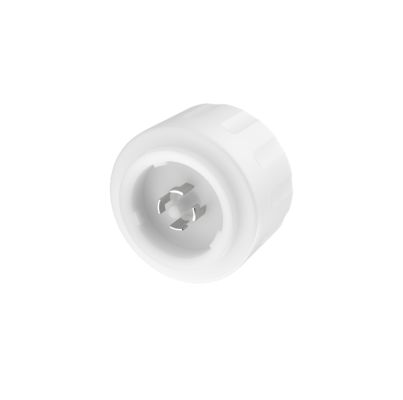

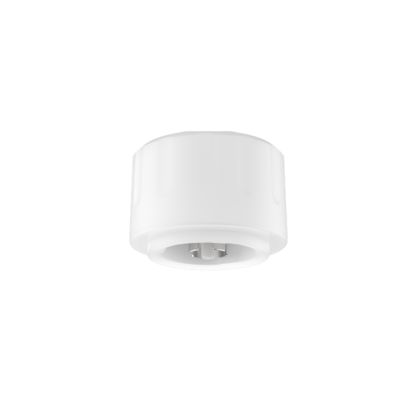

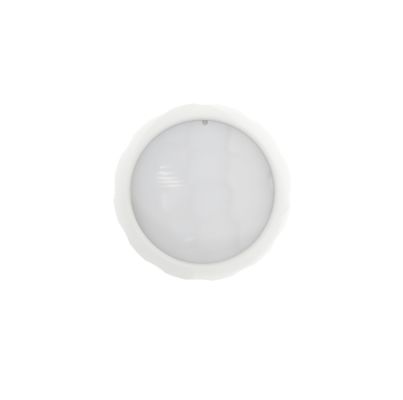

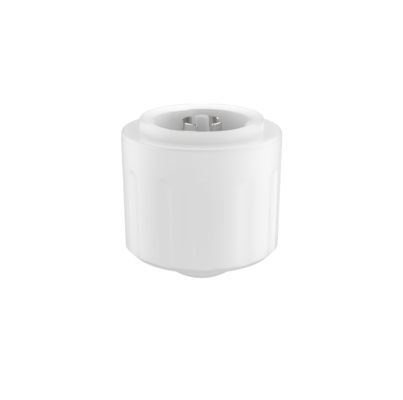

카자암비 다리 모션 센서 하이 베이, 12m 최대 장착 높이, 창고 사용에 적합 MDA079D IR ZB1
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE |
| Model Number | MDA079D IR ZB1 |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
제품 상세 정보
| 정격전압 | 12-24V DC | 잔물결 전압 | <100mvp-p |
|---|---|---|---|
| 출력 신호 | 달리 디밍 신호 | 장착 높이 | 10m (최대 12m) |
| 작업 온도 (TA) | -25 ~ 55 ~ | 자격증 | CE |
| 일생 | 5 년 보증@TA (실내) | ||
| 강조하다 | 창고용 Casambi DALI 모션 센서,고천장 모션 센서 12m 범위,Casambi 호환 DALI 모션 센서 |
||
제품 설명
하이 베이용 카스암비 달리 모션 센서, 최대 설치 높이 12m, 창고 사용에 적합
제품 속성
| 속성 | 값 |
|---|---|
| 정격 전압 | 12-24V DC |
| 리플 전압 | <100mVp-p |
| 출력 신호 | DALI 디밍 신호 |
| 설치 높이 | 10m (최대 12m) |
| 작동 온도(Ta) | -25~55℃ |
| 인증 | CE |
| 수명 | 5년 보증@Ta(실내) |
제품 특징
- DALI 버스 전원 공급 DC12-24V
- DALI 디밍 터미널, 3단계 또는 2단계 선택 가능, 감지 영역 조절 가능
- 미니 사이즈 PIR 감지 센서
- 실내 최대 설치 높이 12m
- 모든 센서 매개변수는 Casambi 앱 설정으로 구성 가능
기술 매개변수
입력
| 정격 전압 | 12-24V DC |
| 작동 전류 | 35±5mA |
| 리플 전압 | <100mVp-p |
출력
| 출력 신호 | DALI 디밍 신호 |
센서 매개변수
| 감지 방식 | PIR |
| 센서 감도 | Casambi 앱 설정 |
| 주광 우선 | Casambi 앱 설정 |
| 대기 디밍 레벨 | Casambi 앱 설정 |
| 감지 영역(반경) | 천장 설치 높이 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| 설치 높이 | 10m (최대 12m), 참고 1 및 2 참조 |
무선 매개변수
| BLE 모듈 | Casambi 블루투스 |
| 작동 주파수 | 2.402-2.480GHz |
| 송신 전력 | +7dBm(최대) |
| 송신 거리 | 점대점 전송 최대 25m |
| 고정물 ID | 32022 |
환경
| 작동 온도(Ta) | -25~55℃ |
| 보관 온도 | -40℃~80℃, 습도≤85% (결로 방지) |
인증 표준
| 인증됨 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP65 |
기타
| 배선 | 표준 Zhaga Book 18 커넥터 |
| 설치 | 외부 |
| 패키지 | 칸막이+상자 (K=A) |
| 순중량 | 38±3g |
| 수명 | 5년 보증@Ta(실내) |
참고 1: 주변 온도가 체온 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 모션 감지가 크게 약해지거나 반응하지 않을 수 있습니다.
참고 2: 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 오작동이 발생할 수 있으므로 감지 감도를 낮추어 개선해 보십시오. 오작동이 계속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않습니다.
참고 2: 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 오작동이 발생할 수 있으므로 감지 감도를 낮추어 개선해 보십시오. 오작동이 계속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않습니다.
기능 설명
| 기능 | 설정 |
|---|---|
| 켜기/끄기 기능 | Casambi 앱 설정 |
| 2단계 디밍 기능 | Casambi 앱 설정 |
| 3단계 디밍 기능 | Casambi 앱 설정 |
| 주광 수확 | Casambi 앱 설정 |
| 주광 우선 | Casambi 앱 설정 |
| 네트워크 기능 | Casambi 앱 설정 |
제품 정보
치수
기능
설치
감지 범위
초기화
전원 켜기 후 센서는 45-60초 동안 예열된 후 작동을 시작합니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
기본 설정
감도: 100%, 유지 시간: 10초, 주광 센서: 비활성화, 대기 시간: 0초, 대기 DIM 레벨: 10%
적용 공지
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
- PIR 센서는 어떤 물질도 투과할 수 없으므로 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
- 추운 겨울에 두꺼운 옷을 입은 사람을 감지하기 어려울 수 있습니다.
- 열 신호는 움직이는 신호로 간주되어 센서를 트리거합니다. 센서가 에어컨 또는 기타 열원에 직접 향하지 않도록 하십시오.
- 센서는 실내 전용입니다. 실외 햇빛은 센서 감지에 영향을 줄 수 있습니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 0-10V 드라이버와 함께 작동할 때 디밍 성능이 다를 수 있습니다.
- 주광 임계값은 그림자가 없고 주변광이 확산 반사되지 않는 맑은 환경에서 측정됩니다. 주변 럭스 레벨은 환경, 날씨, 기후, 시간대 및 계절에 따라 다를 수 있습니다.
- 감지 거리는 사람의 키, 설치 높이, 설치 각도, 작업 환경 온도 등에 따라 달라집니다.
중요 참고 사항:
주변 온도가 체온 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 모션 감지가 크게 약해지거나 반응하지 않을 수 있습니다. 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 오작동이 발생할 수 있으므로 감지 감도를 낮추어 개선해 보십시오. 오작동이 계속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않습니다.
주변 온도가 체온 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 모션 감지가 크게 약해지거나 반응하지 않을 수 있습니다. 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 오작동이 발생할 수 있으므로 감지 감도를 낮추어 개선해 보십시오. 오작동이 계속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않습니다.
주어진 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터로 측정한 일반적인 값입니다.
이 제품은 입력 전압이 안정적이고 리플 계수가 낮은(리플 계수 100mV 미만; 부하 전류 25mA 이상) 전압 안정화 DC 전원 공급 장치와 함께 사용해야 합니다.
새로운 환경에 설치할 경우 대량 설치 전에 최소 5개 제품을 먼저 설치하고 테스트하십시오.
PIR 센서 동작 참고 사항
PIR은 적외선 변화를 감지하는 열전 적외선 센서입니다. 실제 사용 시 다음 사항에 유의하십시오:
가능한 오작동:
- 작은 동물이 감지 범위에 들어갈 때
- 햇빛, 자동차 헤드라이트, 백열등 등에서 나오는 원적외선이 센서에 직접 노출될 때
- 따뜻한 공기, 냉각 장비의 찬 공기, 가습기의 수증기 등으로 인해 감지 범위 내 온도가 급격하게 변할 때
가능한 미감지:
- 센서와 감지 대상 사이에 원적외선 투과를 차단하는 유리 및 아크릴과 같은 물질이 있을 때
- 감지 범위 내의 열원이 거의 움직이지 않거나 고속으로 움직일 때
