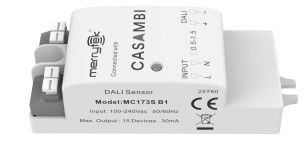

DALI2 Casambi 네트워크 마이크로파 센서 220-240Vac 천장등 MC173S B1용 작동 전압
제품 상세 정보
| 작동 전압 | 220-240VAC | 대기전력 | 0.5W 이하 |
|---|---|---|---|
| 작업 모드 | DALI-2 신호 | 장착 높이 | 3m (최다 6m) |
| 작동 온도 | -25~60°C | 자격증 | CE, RED, TUV |
| 일생 | 5년 보증 @Ta | ||
| 강조하다 | 천장등용 DALI2 전자레인지 센서,Casambi 네트워크 DALI2 전자레인지 센서,220-240Vac 전자레인지 센서 |
||
제품 설명
[제품 특징]
- Casambi 블루투스 메시 네트워킹 채택, Casambi 앱을 사용하여 매개변수 설계 및 애플리케이션 시나리오 설정, DALI 마이크로웨이브 센서
- 새로운 ERP 표준 준수; 낮은 대기 전력.
- 5.8GHz 마이크로웨이브 라이선스 프리 ISM 파 대역; 대량 주문은 RED&TUV&DALI-2 승인 준수.
- 컴팩트한 사이즈 디자인으로 대부분의 조명 기구에 내장 가능.
- 입력 및 출력 단자는 연결이 편리합니다.
- 5년 보증
[매개변수]
| 입력 | |
| 정격 전압 | 220-240VAC 50/60Hz |
| 대기 전력 | ≤0.5W |
| 서지 테스트 | L--N: 1kV |
| 출력 | |
| 출력 제어 | √DALI-2 신호 |
| 센서 매개변수 | |
| 작동 주파수 | 5.8 GHz ±75MHz, ISM 파 대역. |
| 송신 전력 | 1mW 최대. |
| 감지 반경 | 천장 설치 높이 3m: 1m/s ≥ 2.5m, 0.3m/s ≥ 3.5m |
| 설치 높이 | 3m (최대 6m) |
| 센서 감도 | Casambi 앱 설정 |
| 유지 시간 | Casambi 앱 설정 |
| 주광 센서 | Casambi 앱 설정 |
| 무선매개변수 | |
| BLE 모듈 | Casambi 블루투스 |
| 작동 주파수 | 2.402-2.480GHz |
| 송신 전력 | +7dBm(최대) |
| 전송 거리 | 20m(가시 거리) |
| 조명기구 ID | 35480 |
| 환경 | |
| 작동 온도 | -25~60°C |
| 보관 온도 | -40°C~80°C, 습도: ≤85%(결로 없음) |
| 최대 쉘 온도 (Tc) | 80°C |
| 인증 표준 | |
| 인증 | CE, RED, TUV |
| 환경요구 사항 | RoHS 2.0, Reach 준수 |
| IP 등급 | IP20 |
| 제품 범주 | Class II |
| 기타 | |
| 프레스인 타입 터미널 블록, 배선 0.5-1.5 mm²설치 | |
| 내장형 | 패키지 |
| 버블 백 + 칸막이 + 상자(K=A) | 순중량 |
| 40.2±3g | 수명 |
| 5년 보증 @Ta | [제품 정보] |
치수 (
- 단위: mm)
기능
- 배선
[설치 지침]
참고:
| 설치 시 마이크로웨이브 안테나 앞면이 금속에 가려지지 않도록 주의하십시오. |
AC 입력 라인은 BUCK 인덕터에서 10mm 이상 거리를 유지해야 합니다. 그렇지 않으면 전도 실패를 유발할 수 있습니다. 다음 그림과 같습니다. |
[초기화]
전원 켜기 후 센서는 자동으로 100% 밝기로 켜지고 10초 후에 꺼집니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
[기본 설정]
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화
[적용 공지]
센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 또는 DIP 스위치 설정을 하기 전에 전원을 끄십시오.
- 마이크로웨이브는 금속을 투과할 수 없습니다. 제품을 밀폐되거나 반밀폐된 금속 램프에 넣지 마십시오. 금속이나 유리가 제품 위를 덮어서는 안 됩니다. 안테나가 금속판을 통과해야 하는 경우 센서 상단이 금속판에 가까이 있는지 확인하십시오.
- 센서 간의 설치 간격은 2m 이상을 권장합니다. 스위치 및 라우터와 같은 무선 장치에서 멀리 떨어뜨려 설치하고, 센서와 라우터 간의 설치 간격은 2m 이상을 권장합니다. 마이크로웨이브 센서의 안테나 표면은 AC 입력 및 DC 출력에서 멀리 떨어뜨려 저주파/고주파 신호가 마이크로웨이브 센서 안테나의 정상 작동에 영향을 미치지 않도록 해야 합니다.
- 감도 영역은 물체의 이동 속도, 이동 물체의 크기, 설치 높이, 설치 각도, 작업 환경, 반사 재료 등과 관련이 있습니다. 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터로 측정한 일반적인 값입니다.
- 이 모델은 천장 설치에 적합합니다. 벽 설치를 사용하는 경우 마이크로웨이브 센서 감지 영역이 크게 증가하며, 마이크로웨이브가 벽을 투과하거나 조명이 꺼지지 않는 현상이 발생할 수 있습니다. 따라서 감도를 10%로 조정하십시오. 감도 10%를 사용할 수 없는 경우 벽 설치를 피하거나 제조업체에 기술 지원을 요청하십시오.
- 주광 임계값은 그림자가 없고 주변광 확산 반사 상태의 맑은 날에 측정됩니다. 다른 환경과 기후는 주광 센서가 측정하는 밝기 값에 차이를 유발합니다.
- 센서는 금속, PCB, LED 트레이 등에 의해 덮이거나 숨겨져서는 안 됩니다. 센서 안테나와 주변 재료 간의 간격은 5mm 이상이어야 합니다. 센서 안테나의 위 또는 아래에 금속이나 PCB 트랙이 없어야 합니다. 권장 커버 두께는 2mm이며, 센서 안테나와 커버 간의 간격은 3.2mm 이상을 유지해야 합니다.
- 진동 신호는 움직이는 신호로 간주되어 센서를 트리거합니다. 센서 설치는 장기간 진동하는 물체(대형 금속 장비, 파이프, 에어컨 배출구, 배기구, 연기 배출구, 흔들리는 팬 등)에서 멀리 떨어뜨려 설치해야 합니다. 감지 영역 내의 애완동물은 오작동을 유발할 수 있습니다.
- 마이크로웨이브 모듈의 안테나 표면은 AC 입력, DC 출력, 정류 브릿지, 변압기, 스위치 튜브 및 기타 고출력 장치에서 멀리 떨어뜨려 고주파 신호가 마이크로웨이브 센서 안테나의 정상 작동에 영향을 미치지 않도록 해야 합니다.
- 센서는 실내 전용입니다. 실외 또는 반실외 사용 시 방수 효과가 영향을 받습니다. 바람, 비, 움직이는 물체는 오작동을 유발할 수 있습니다. 센서를 금속 램프, 금속 반사 표면 또는 작은 밀폐 환경에 설치하면 마이크로웨이브가 여러 번 반사되어 오작동을 유발할 수 있으므로 감도를 낮추거나 제조업체에 기술 지원을 요청하십시오.
- 주변 온도가 80°C를 초과하면 과열 보호가 트리거될 수 있습니다 (냉각 후 자동 복구).
- 새로운 설치 환경의 경우 설치 전에 샘플 5개를 테스트하는 것이 좋습니다.
