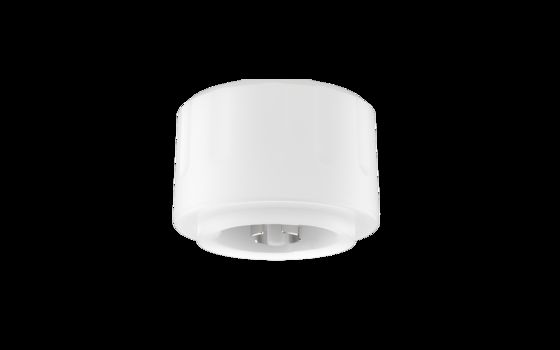

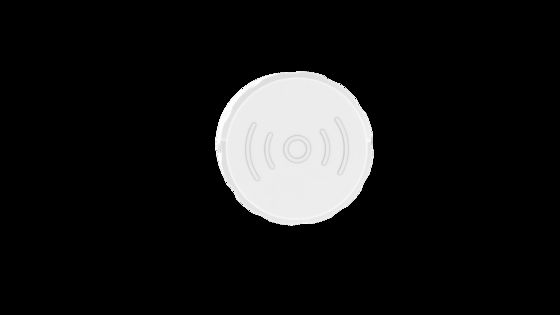

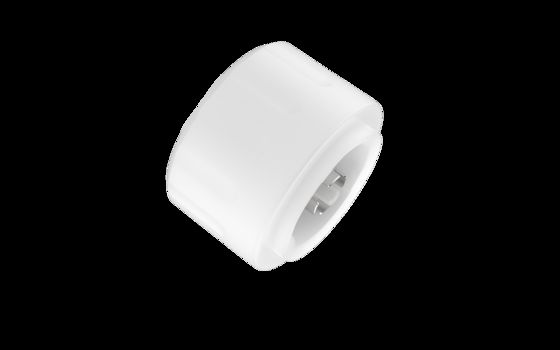

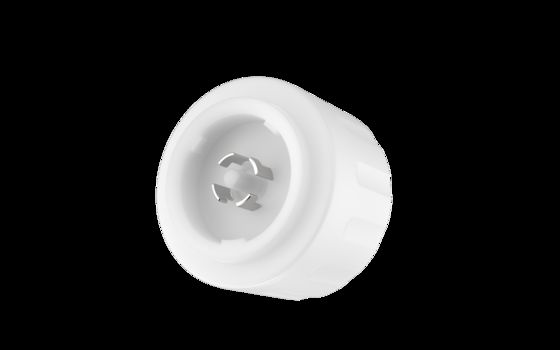

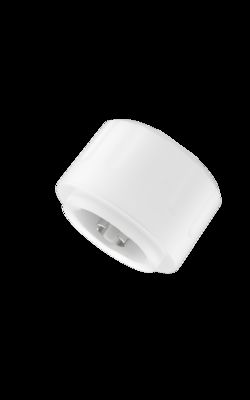

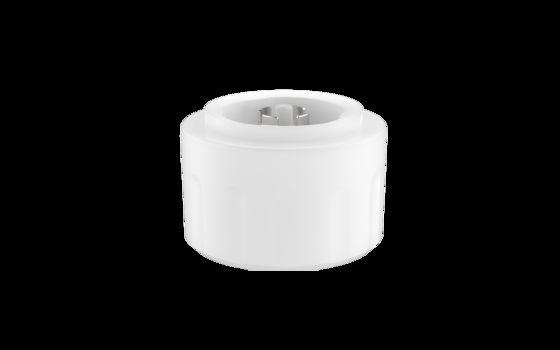

Tuya 12Vdc 무선 네트워킹 하이 베이 센서, 최대 12m 장착 높이, Zhaga Book18 인터페이스 MC079D RC ZB1
제품 상세 정보
| 입력 전압 | 11-13VDC | 작동 전류 | 40±5mA |
|---|---|---|---|
| 잔물결 전압 | <100mvp-p | 출력 신호 | 0 -10VDC 디밍 신호 |
| 작동 빈도 | 5.8GHz ±75MHz, ISM 대역 | 기준 치수 | TUYA 블루투스 모듈 |
| 강조하다 | Tuya 12Vdc 무선 모션 센서,Zhaga Book18 높은 항구 센서,최대 12m 높이의 무선 센서 |
||
제품 설명
투야 12Vdc 무선 네트워킹 하이 베이 센서
최대 설치 높이 12m, Zhaga Book18 인터페이스
제품 설명
창고용 12M 설치용 투야 앱 설정 0-10V 무선 네트워킹 센서
제품 특징
- 특허받은 고이득 마이크로파 센서, 높은 간섭 방지 능력, 금속 설치 현장에서 오작동 없음, 창고 전용 설계
- 12V DC 입력, DC 시스템 또는 12V DC 보조 전원 출력이 있는 LED 전원 공급 장치용
- TUYA 블루투스 IOT 모듈 사용 및 TUYA 장치 상호 연결 지원
- PWM 고/저 레벨, 0-10V 디밍, 2단계 디밍 및 3단계 디밍 기능
- Zhaga Book 18 베이스와 일치, 플러그인 디자인, 방수
- 주광 우선 기능
- 최대 설치 높이 12m, 대부분의 창고에 적합
기술 매개변수
| 입력 | |
|---|---|
| 입력 전압 | 11-13VDC |
| 작동 전류 | 45±mA |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 디밍 신호 | 0-10VDC 디밍 신호 |
| 센서 매개변수 | |
| 작동 주파수 | 5.8 GHz ±75 MHz, ISM 파 |
| 송신 전력 | 최대 3mW |
| 감지 영역 | 원격 제어 또는 APP로 설정된 25%/50%/75%/100% |
| 유지 시간 | 원격 제어 또는 APP로 설정된 5초/30초/1분/3분/5분/10분/20분/30분 |
| 대기 시간 | 원격 제어 또는 APP로 설정된 0초/10초/1분/3분/5분/10분/30분/+∞ |
| 주광 센서 | |
| 주광 임계값 | 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/비활성화 |
| 주광 우선 | 켜기 | 끄기 5Lux/15Lux/30Lux/50Lux | 150Lux 100Lux | 200Lux 150Lux | 300Lux |
| 대기 디밍 레벨 | 원격 제어 또는 APP로 설정된 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50%(4.9-5.1V) |
| 감지 영역 (100% 감도 반경) | 천장 설치(높이: 10m): r≥4m@0.3m/s, r≥3m@1m/s; 벽 설치(높이: 2m): d≥23m@0.3m/s, d≥14m@1m/s |
| 설치 높이 | 일반 값: 10m (최대 12m) |
| 무선 매개변수 | |
| 모듈 이름 | TUYA 블루투스 모듈 |
| 작동 주파수 | 2.4-2.484GHz |
| 송신 전력 | 10dBm(최대: 10.5dBm) |
| 송신 거리 | 15m(가시 거리) |
| 무선 표준 | 저전력 블루투스 4.2/5.0 |
| 환경 | |
| 작동 온도 | -25~60℃ |
| 보관 온도 | -40℃…+80℃ 습도≤85%(결로 없음) |
| 인증 표준 | |
| 인증서 | CE |
| 환경 요구 사항 | RoHS 준수 |
| IP 등급 | IP65 |
| 기타 | |
| 배선 방법 | Zhaga Book 18 커넥터에 적합 |
| 설치 | 내장형 |
| 치수 | 치수 도면 참조 |
| 포장 | 칸막이 + 종이 상자(K=A) |
| 수명 | 5년 보증@Ta |
기능 설명
1) 켜기/끄기 기능 (대기 시간을 "0초"로 설정)
2) 2단계 디밍 기능 (대기 시간을 "+∞"로 설정)
3) 3단계 디밍 기능 (대기 시간을 "10초/1분/3분/5분/10분/30분"으로 설정)
4) 주광 우선((대기 시간을 "DH 모드+5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"로 설정)
제품 정보
치수 (단위:mm)
배선
*센서는 하나의 부하만 연결하도록 설계되었습니다. 여러 개의 부하를 연결하면 센서가 손상될 수 있습니다.
설치 지침
설치 환경
참고: 금속 물체가 마이크로파 센서 주변 1.5~3m 이내에 없어야 합니다. 그렇지 않으면 반사로 인해 오작동이 발생할 수 있습니다.
감지 범위
초기화 및 네트워킹
- 처음 전원을 켜면 센서는 조명을 100% 밝기로 켜고 10초 후에 조명이 꺼집니다. 초기화 중에는 움직임 신호가 감지되지 않습니다.
- 휴대폰에 TUYA APP을 다운로드하여 설치하고 등록하십시오. APP을 열고 블루투스 게이트웨이에 연결하십시오.
기본 설정
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화, 대기 시간: 0초, 대기 디밍 레벨: 10%
적용 시 주의 사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 전에 전원을 끄십시오.
- 감도 영역은 물체의 이동 속도, 물체의 크기, 설치 높이, 설치 각도, 작업 환경, 반사 재료 등과 관련이 있습니다. 주어진 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터로 측정한 일반 값입니다.
- 이 제품은 천장 설치에 적합합니다. 벽 설치 시 감지 영역이 확대되어 마이크로파가 벽을 투과하거나 조명이 꺼지지 않을 수 있습니다. 감도 영역을 낮추거나 기술 지원을 위해 제조업체에 문의하십시오. 주광 임계값은 그림자가 없고 주변광이 확산 반사되는 맑은 환경을 기준으로 합니다. 센서가 감지하는 조명 값은 환경, 시간, 계절, 기후에 따라 다를 수 있습니다.
- 센서의 매개변수는 다른 설치 환경에서 다시 연결해야 할 수 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 이 센서는 실내 전용입니다. 실외 사용 시 방수 효과에 영향을 미칩니다. 바람, 비, 주변의 움직이는 물체는 오작동을 유발할 수 있습니다.
- 설치 높이는 12m를 초과하지 않습니다. 최적의 높이는 10미터입니다. 센서 간의 거리는 3m 이상이어야 합니다.
- 센서가 금속 램프, 금속 반사 표면 또는 좁은 밀폐 물체에 설치되면 마이크로파가 반복적으로 반사되어 오작동을 유발할 수 있습니다. 감도를 낮추거나 기술 지원을 위해 제조업체에 문의하십시오.
- 센서 주변에 팬, DC 모터, 하수관, 공기 배출구 등 움직이는 신호가 없는지 확인하십시오. 그렇지 않으면 센서가 오작동을 일으킬 수 있습니다.
- 마이크로파는 금속을 투과할 수 없습니다. 센서를 밀폐된 금속 램프 또는 반밀폐된 금속 램프에 설치하지 마십시오. 센서 위에는 금속 또는 유리 커버가 없어야 합니다.
- 다른 0-10V 드라이버, 다른 낮은 밝기.
- 안정적인 출력 전압과 낮은 리플을 갖춘 안정화된 DC 전원 공급 장치가 필요하며, 전원 공급 장치 리플은 100mV 미만이어야 하고 부하 전류는 60mA 이상이어야 합니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
