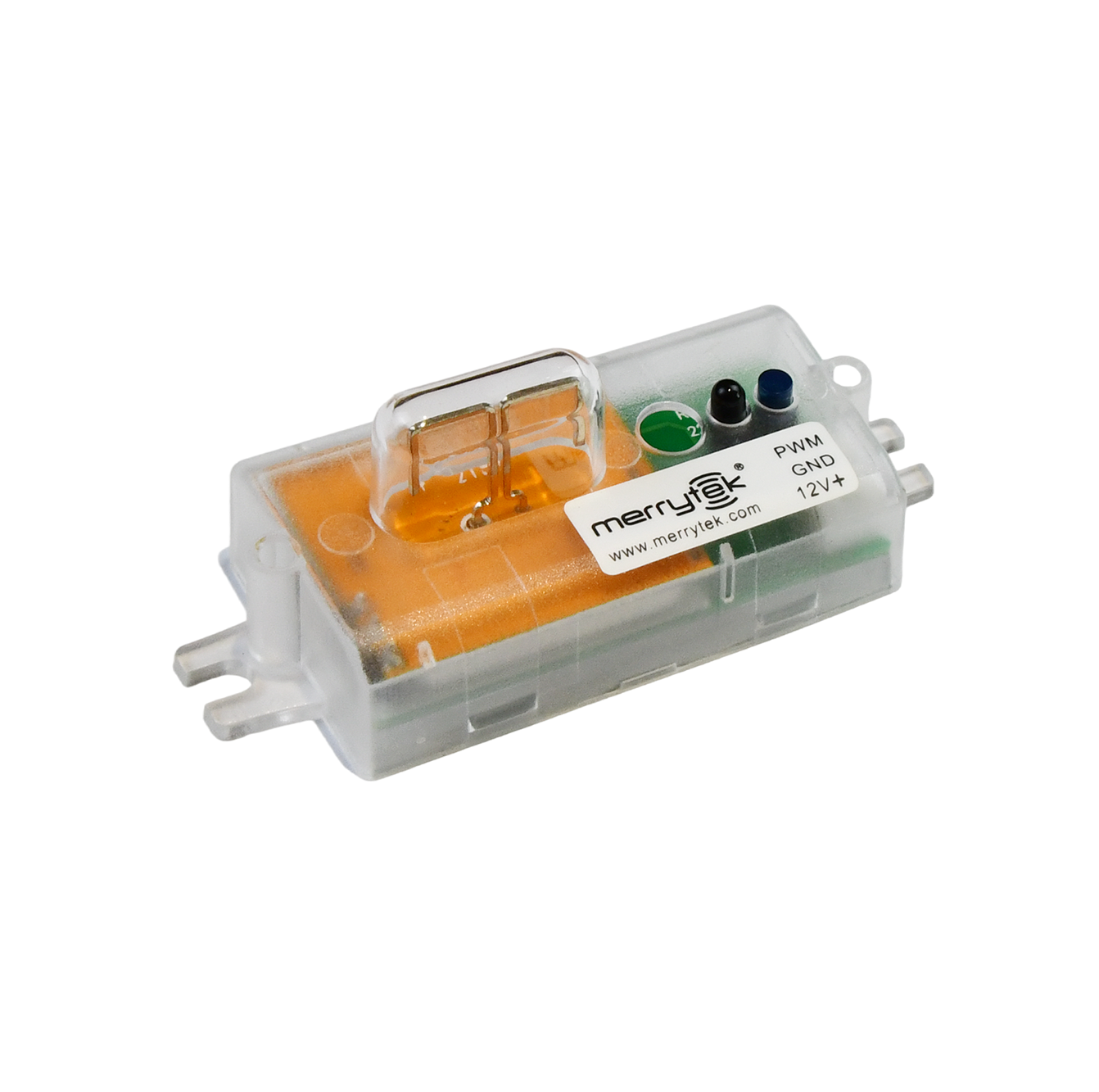

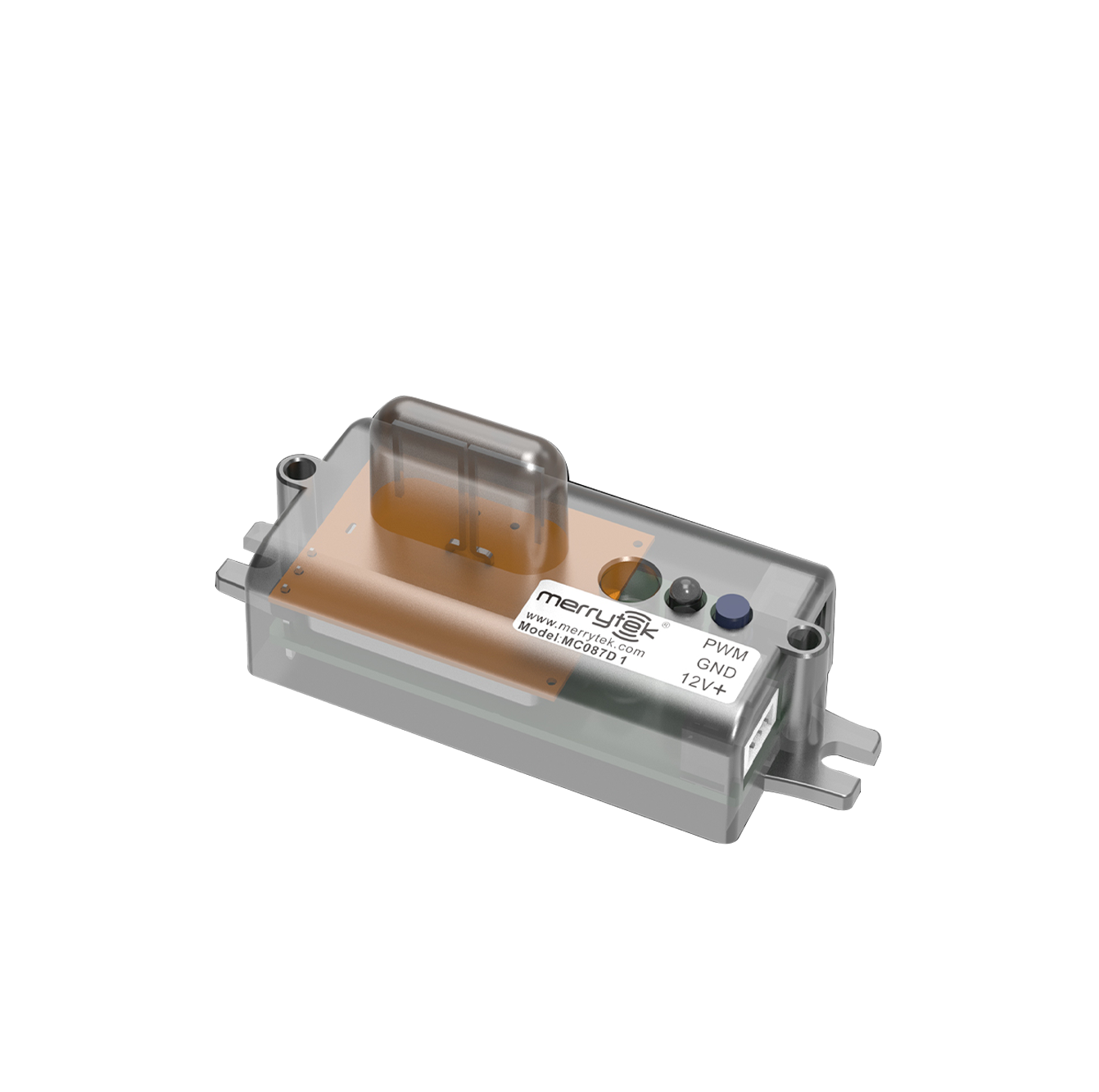

12Vdc PWM 디밍 센서, 주광 우선 기능, DIP 스위치 설정 포함
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 전압 | 7.5-12VDC | 정격 전압 | 12V DC |
|---|---|---|---|
| 작업 모드 | 5V PWM 디밍 신호 | 탐지 영역 | 100%/50% |
| 장착 높이 | 3m (최대 6m) | 작동 주파수 | 5.8GHz ±75MHz, ISM 대역. |
| 일생 | 5 년 보증@ta | ||
| 강조하다 | 12Vdc PWM 디밍 센서,주광 우선 모션 센서,DIP 스위치 마이크로 웨브 센서 |
||
제품 설명
12Vdc PWM 디밍 센서, 일광 우선 기능, DIP 스위치 설정
특징
- 메리텍의 특허를 받은 고강도 마이크로파 안테나, 금속 환경 적응력 더 작은 절단 크기, RED 인증과 함께 팩을 채택합니다.
- 마이크로파 모듈과 낮빛 센서를 탑재해 12V DC 입력과 PWM 디밍 신호 출력
- 절단 크기: 10mmx40mm 대부분의 라인러 라이트에 적합합니다.
- 모든 매개 변수는 디프 스위치로 설정할 수 있습니다.
- 5년 보증
매개 변수
| 입력 | |
|---|---|
| 입력 전압 범위 | 7.5-12VDC |
| 정형 입력 전압 | 12V DC |
| 작동 전류 | < 25mA |
| 전압 리플 | <100mVp-p |
| 출력 | |
| 작업 모드 | 5V PWM 디밍 신호 |
| 센서 매개 변수 | |
| 작동 주파수 | 5.8 GHz ±75 MHz, ISM 대역 |
| 전송 전력 | 최대 1mW |
| 탐지 영역 | 100%/50% |
| 대기 시간 | 5초/5분/10분/30분 |
| 대기 기간 | 0s/3min/10min/+∞ |
| 낮빛 센서 | 30Lux/50Lux/100lux/Daylight Priority: ON/OFF 값 (30Lux) 50Lux / 150Lux 100Lux / 200Lux (환경 빛의 확산 반사 조건) |
| 대기 DIM 레벨 | 10%/30% |
| 반지름 탐지 | 장착 높이 3m, 1m/S ≥2.5m |
| 장착 높이 | 3m (최다 6m) |
| 각 탐지 | 90°@Xz 평면 / 130°@Yz 평면 |
| 운영 환경 | |
| 작동 온도 | -25°C+70°C |
| 저장 온도 | -40°C...+80°C 습도: 85% (비연결) |
| 인증서 | |
| 환경 요구 사항 | 빨간색 |
| 다른 것 | |
| 배선 | 3핀 2.0mm 빠른 커넥터 |
| IP 등급 | IP20 |
| 설치 | 기본 설비 |
| 차원 | 차원 참조 |
| 패키지 | 카드 + 카튼 (K=A) |
| 순중량 | 18g |
| 일생 | 5년 보증@Ta |
참고: 1. "N/A"는 사용할 수 없다는 것을 의미합니다. 2. 센서의 감지 범위는 움직이는 물체의 이동 속도와 크기, 장착 높이, 설치 높이 및 각도, 설치 장소,센서 주변 반사기 등이 문서의 데이터는 전형적인 값이며 165cm의 사람이 열린 실내 공간에서 테스트합니다. 벽에 장착되는 탐지 범위는 천장에 장착되는 것이 더 길습니다.벽에 장착 된 감지 민감도를 줄이거나 센서 데이터 설정을 확인하기 위해 저희에게 연락하십시오.
기능
- ON/OFF 기능 (준비 기간은 "0s"로 설정)
- 2단계 디밍 함수 (스탠드바이 기간은 "+∞"로 설정)
- 3단계 디밍 기능 (준비 상태 기간은 "10S/1min/3min/5min/10min/30min"로 설정)
- 일광 우선 순위 (일광 센서는 "30lux/50lux/100lux"로 설정하고 대기 기간은 "+∞"로 설정, 다른 센서 매개 변수는 실제 필요에 의해 설정 될 수 있습니다)
크기 (mm)
배선
구조 및 설치
설치
참고: 센서 안테나는 LED 트레이 위에 적어도 2mm가 있어야 합니다.
방사선 패턴
6m 높이에 설치되면 감지 영역의 50%를 가진 센서는 움직임 신호를 감지할 수 없습니다.
초기화
전원을 켜면 센서가 자동으로 100% 밝기로 빛을 켜고 10초 후에 낮은 밝기로 변합니다. 초기화 중에 센서는 움직임을 감지할 수 없습니다.
공장 설정
탐지 영역: 100%, 대기 시간: 5S, 대기 시간: 0S, 대기 상태 희미도 수준: 10%, 낮 빛 센서: 비활성화
신청신고
- 센서는 전문 전기사가 설치해야합니다. 설치, 배선 또는 매개 변수를 변경하기 전에 전력을 끄십시오.
- 마이크로 웨이브는 금속을 침투 할 수 없습니다. 제품을 닫힌 금속 램프 또는 반 닫힌 금속 램프에 배치하지 마십시오. 금속 또는 유리가 제품의 위에 덮을 수 없습니다.안테나가 금속판을 통과해야 하는 경우, 센서의 위쪽이 금속 판에 가깝게 있는지 확인하십시오.
- 임의의 인덕티브 센서 사이의 거리는 2 미터 이상해야합니다. 라디오 간섭을 피하기 위해 스위치, 라우터 및 기타 무선 장치에서 센서를 1.5 미터 이상 멀리하십시오.마이크로파 모듈의 안테나 표면은 낮은 또는 높은 주파수 신호가 마이크로파 센서의 안테나의 정상적인 작동에 영향을 방지하기 위해 입력 AC와 출력 DC를 직접 마주하지 않아야합니다..
- 진동 신호는 센서를 작동시키는 움직이는 신호로 간주됩니다. 큰 금속 장비, 파이프,에어컨 매출장, 배기가스 구멍, 연소 배기가스 기계 포트, 흔들리는 팬, 등 감지 영역에있는 애완 동물은 감지을 유발할 수 있습니다.
- 센서는 실내용으로만 사용된다. 실외용의 방수 효과는 영향을 받을 것이다. 바람, 비, 그리고 주변에서 움직이는 물체는 잘못된 트리거를 일으킬 것이다. 센서가 금속 램프에 설치되면,금속 반사면, 또는 좁은 폐쇄 된 환경, 마이크로 웨이브는 반복적으로 반사되고 잘못된 트리거를 유발합니다. 감수성을 줄이거나 기술 지원을 위해 제조업체에 문의하십시오.
- 이 센서는 천장에 장착하기에 적합합니다. 벽에 장착하면 마이크로파 감지 거리는 크게 증가합니다.미시파가 벽을 통과하거나 램프를 끄지 않는 현상을 초래할 수 있습니다.50%를 사용할 수 없는 경우 벽 설치를 피하거나 기술 지원을 위해 제조업체에 문의하십시오.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 다른 PWM 드라이버, 다른 낮은 밝기. 낮 빛 문턱은 그림자와 주변 빛의 분산 반사 없이 햇빛 환경에서 측정됩니다.환경 럭스 수준은 다른 환경에서 다를 수 있습니다., 날씨, 기후, 시간 및 계절
- 민감도 거리는 물체의 이동 속도, 움직이는 물체의 크기, 장착 높이, 장착 각도, 작업 환경, 반사 물질 등과 관련이 있습니다.
- 검출 영역은 165cm 높이의 테스터에 의해 실내 개방 환경에서 측정 된 전형적인 값입니다.
- 이 제품은 입력 전압이 안정되고 파동 인수는 낮은 전압 안정형 DC 전원 공급 장치와 함께 사용해야합니다.
- 새로운 환경에서 설치 할 때, 대량 설치 전에 적어도 5pcs 제품을 먼저 설치하고 테스트하십시오.
