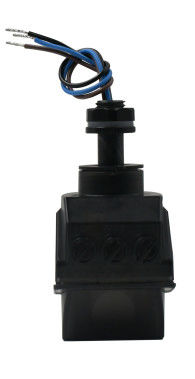

AC ON/OFF 센서 (투광등 및 벽등용), 감지 각도 최대 180° MC155S 99
제품 상세 정보
| 작동 전압 | 220-240VAC 50/60Hz | 대기전력 | 0.5W 이하 |
|---|---|---|---|
| 출력 신호 | 온/꺼짐 | 장착 높이 | 2m (최대 3m) |
| 작동 온도 | -25°C...+60°C | 자격증 | CE |
| 일생 | 5 년 보증@ta | ||
| 강조하다 | 월 라이트 홍수 라이트 센서,AC ON/OFF 홍수 신호 센서,180° 홍수 빛 센서 |
||
제품 설명
[제품 특징]
- 측면 로브가 없는 선구적인 센서로, 벽을 통과하는 마이크로파로 인한 오작동을 방지하며, 플러드 라이트, 벽등 등과 함께 작동합니다.
- 감지 각도는 최대 180도이며, 감지 사각지대가 없습니다.
- 혁신적인 알고리즘으로, 파리나 비/바람으로 인한 오작동을 방지합니다(*).
- IP65 등급.
- 5년 보증.
* 보통 비에는 오작동이 없습니다. 실제 사용 시, 방수 감지 기능은 설치 위치 및 LED 조명 방식에 따라 달라집니다.
[매개변수]
| 입력 | |
| 정격 전압 | 220-240Vac 50/60Hz |
| 대기 전력 | 0.5W 이하 |
| 서지 테스트 | L-N: 1kV |
| 출력 | |
| 출력 신호 | 켜짐/꺼짐 |
| 부하 유형 | 유도성 또는 저항성 |
| 부하 용량 | 200W@230Vac(유도성/LED); 400W@230Vac(저항성) |
| 최대 서지 용량 | 20A(50% Ipeak, twidth =200uS, 230Vac 전체 부하, 콜드 스타트); |
| 센서 매개변수 | |
| 작동 주파수 | 5.8 GHz ±75MHz, ISM 파 대역 |
| 송신 전력 | 최대 1mW |
| 유지 시간 | 5초 ~ 5분 |
| 감지 영역 | 25% ~ 100% |
| 주광 센서 | 5Lux ~ 50Lux/비활성화(확산 반사 상태) |
| 감지 영역 |
벽면 장착 높이 2m:d≥8m@0.3m/s, d≥6m@1m/s 테스트 조건: 실외 개방 공간 |
| 장착 높이 | 2m (최대 3m) |
| 환경 | |
| 작동 온도 | -25℃ ~ +60℃ |
| 보관 온도 | -40~80℃ 습도: 85% 이하 비응축 |
| 인증 표준 | |
| 인증됨 | CE |
| E환경 요구 사항 | RoHS 2.0 Reach 준수 |
| IP 등급 | IP65 |
| 기타 | |
| 배선 | 전선, 전선 직경: 0.5mm2 |
| 안전 등급 | 클래스 II |
| 설치 | M12 나사 마운트 |
| 포장 | 버블 백 + 칸막이 + 상자(K=A) |
| 순중량 | 55.5±5g |
| 수명 | 5년 보증@Ta |
[기능]
| 켜짐/꺼짐 기능 | 주광 센서가 비활성화 모드이거나 주변 밝기가 설정 값보다 낮을 때, 움직임이 감지되면 센서가 작동하여 조명이 켜진 상태로 진입합니다. 움직임이 감지되지 않으면 조명이 켜진 상태를 유지하다가 유지 시간이 경과하면 조명이 꺼진 상태로 진입합니다. |
| 2단계 조광 기능 | 해당 없음 |
| 3단계 조광 기능 | 해당 없음 |
|
주광 수확 |
해당 없음 |
| 주광 우선순위 | 해당 없음 |
[제품 정보]
- 치수 (단위: mm)
- 배선 및 기능
[설치]
[로터리 스위치 설정]
[초기화]
전원이 켜진 후 10초 동안 조명이 100% 밝기로 켜졌다가 꺼집니다. 초기화 중에는 외부 움직임 감지 신호가 감지되지 않습니다.
[기본 설정]
감도: 100% 유지 시간: 5초 주광 센서: 비활성화
[적용 시 주의사항]
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 전에 전원을 끄십시오.
- 감도 영역은 물체의 이동 속도, 물체의 크기, 장착 높이, 장착 각도, 작동 환경, 반사 재료 등과 관련이 있습니다. 제공된 감지 영역은 실내 개방 환경에서 165cm/65kg 테스터로 측정한 일반적인 값입니다.
- 벽에 설치된 마이크로파 센서의 감지 영역은 천장에 설치된 경우보다 훨씬 넓어집니다. 벽면 천장을 사용하는 경우 감도를 줄이거나 당사에 연락하여 사용 설정을 확인하십시오. 주광 임계값은 그늘이 없는 맑은 날과 주변 광 확산 반사 상태에서 측정됩니다. 다른 환경과 기후는 주광 센서가 측정하는 밝기 값에 차이를 유발합니다.
- 센서 매개변수는 다른 설치 환경에서 재구성해야 할 수 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 센서는 실내 전용입니다. 실외 또는 반실외 사용 시 방수 효과가 영향을 받습니다. 바람, 비, 움직이는 물체는 오작동을 유발할 수 있습니다.
- 센서 제품의 설치 높이는 6미터를 초과할 수 없으며, 최적 높이는 3미터입니다. 두 센서 간의 거리는 3m 이상이어야 합니다.
- 센서가 금속 조명기구, 금속 반사 표면 또는 작고 밀폐된 환경에 설치될 경우 마이크로파가 여러 번 반사되어 오작동을 유발할 수 있습니다. 센서의 감도를 줄이거나 기술 지원을 위해 제조업체에 문의하십시오.
- 센서 주변에 팬, DC 모터, 하수관, 공기 배출구 등 움직이는 신호가 없는지 확인하십시오. 그렇지 않으면 센서가 오작동을 유발할 수 있습니다.
- 마이크로파는 금속을 투과할 수 없습니다. 제품을 밀폐되거나 반밀폐된 금속 조명기구에 넣지 마십시오. 제품 위를 금속이나 유리로 덮어서는 안 됩니다.
