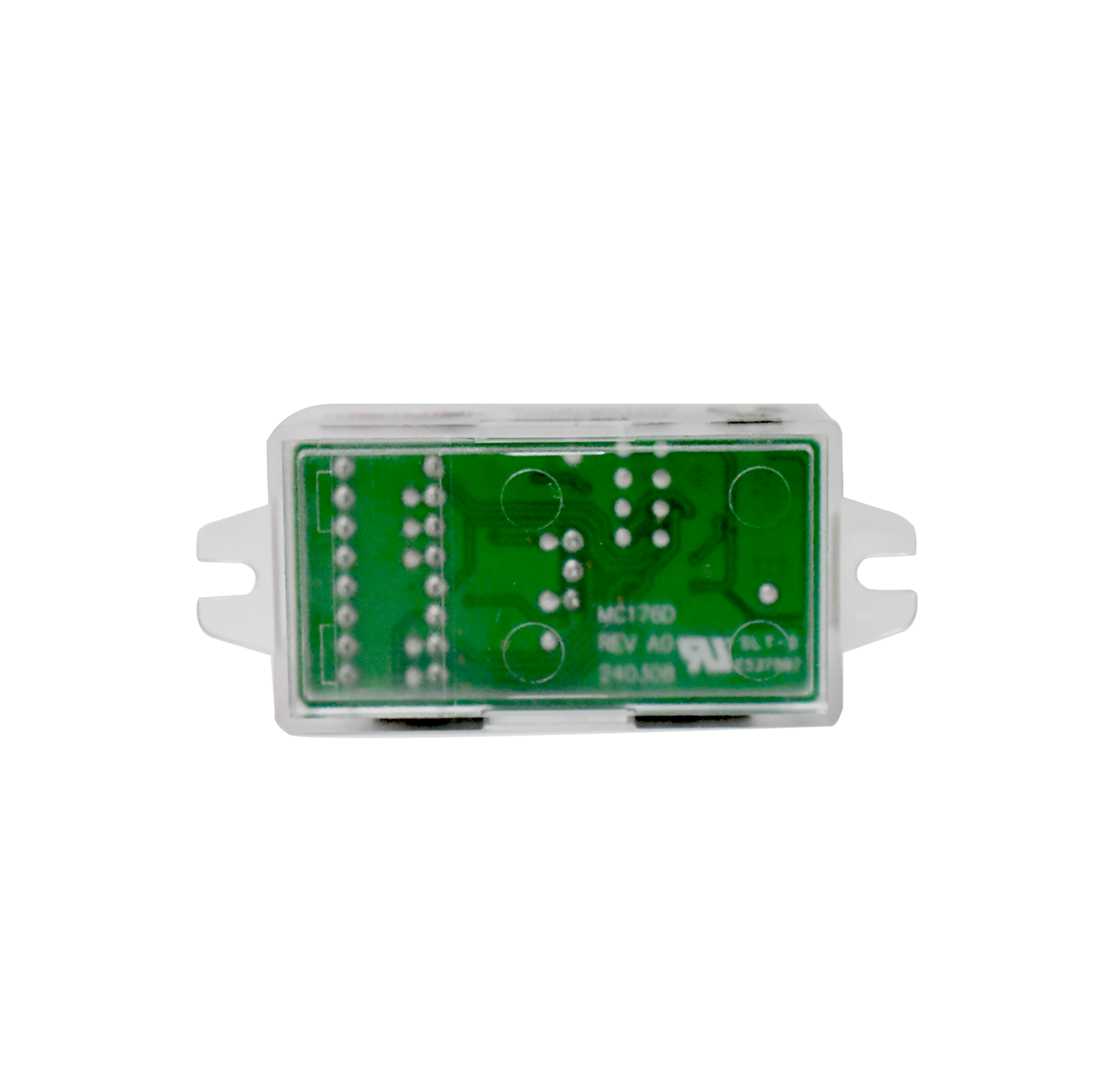

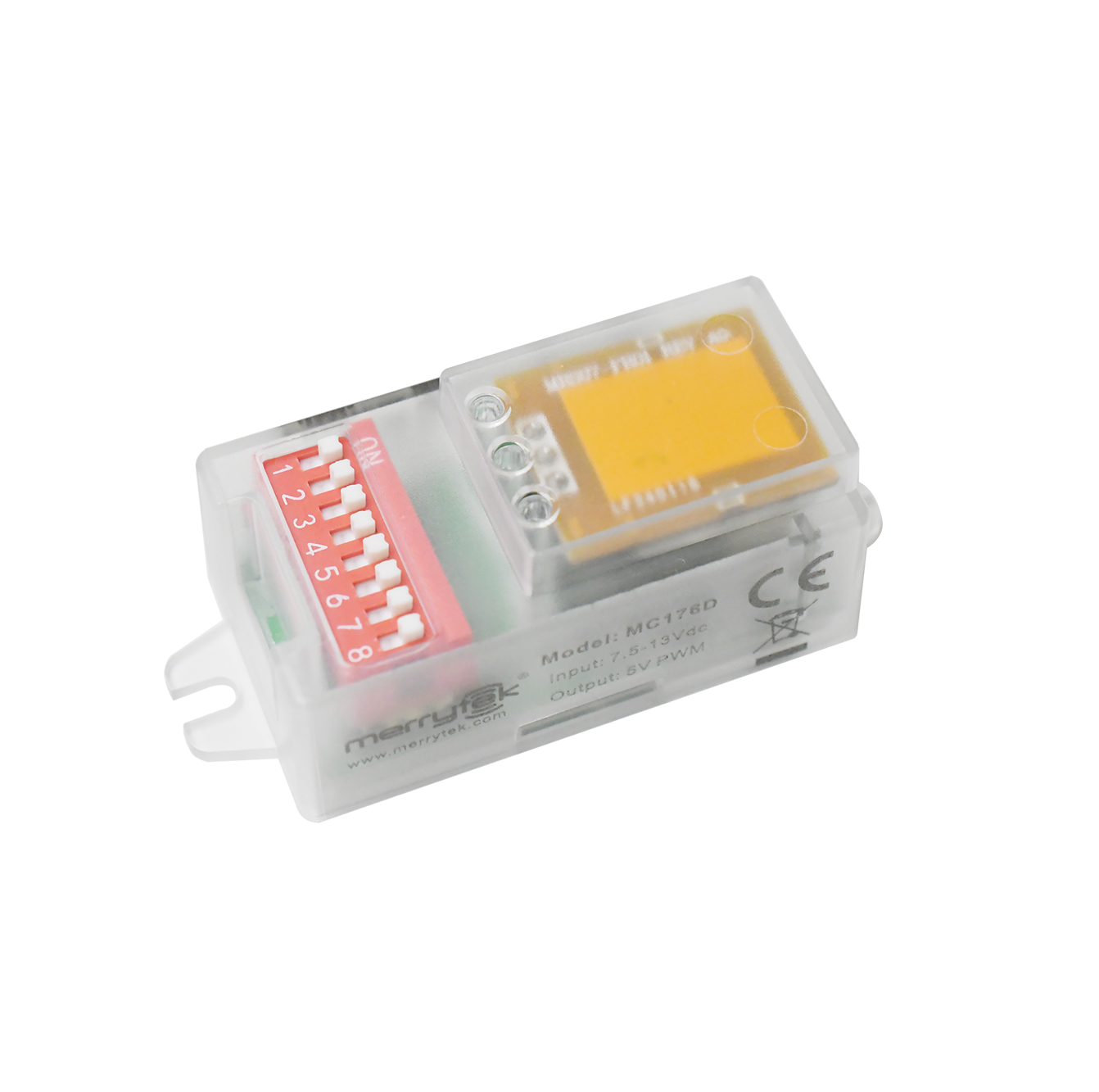

DC Dimmable 마이크로 웨브 모션 센서, 원격 제어 가능, 낮 빛 우선 기능
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정격전압 | 7.5-13VDC | 작업 전류 | 16±2mA |
|---|---|---|---|
| 출력 신호 | 5V PWM 디밍 신호 | 작업 빈도 | 5.8GHz ±75MHz, ISM 대역 |
| 설치 높이 | 3m (최다 6m) | 작동 온도 | 내장: -25~60℃ |
| 일생 | 5 년 보증@ta | ||
| 강조하다 | DC 디밍 가능한 마이크로 웨이브 모션 센서,원격 제어장치와 함께 마이크로 웨브 모션 센서,일광 우선 순위 마이크로 웨이브 모션 센서 |
||
제품 설명
DC 디메이블 마이크로 웨브 모션 센서
원격 제어 가능, 낮 빛 우선 기능
일광 수집 기능과 원격 제어 기능을 갖춘 마이크로 웨브 모션 DC 센서
제품 특성
- 7.5-13VDC 입력, DC 전력 또는 12VDC와 일치
- 보조 전력 출력을 위한 LED 드라이버 공급
- 5V PWM 디밍 신호, 3단계 또는 2단계 디밍
- 모든 이동 센서 매개 변수 설정
- 빛 가이드 기둥 디자인 작은 크기와 낮은 임피던스 안테나 모듈, 램프 보드의 개척을 줄일 수 있습니다
- 낮 빛 우선 함수
기술 매개 변수
| 입력 | |
|---|---|
| 정량 전압 | 7.5-13VDC |
| 작동 전류 | 16±2mA |
| 리플 전압 | < 100mVp-p |
| 출력 | |
| 출력 신호 | 5V PWM 디밍 신호 |
| 낮빛 센서 | |
| 낮 빛의 한계 | 5Lux/15Lux/50Lux/디사블 |
| 일광 우선 순위 | 켜고 끄는 |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| 저조화 수준 | 25% |
감지 매개 변수
| 작업 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 전송 전력 | 최대 1mW |
| 탐지 영역 | 100%/75%/50%/25% |
| 대기 시간 | 5s/90s/3min/10min |
| 대기 기간 | 0s/30s/10min/+∞ |
| 탐지 범위 (방사선) | 천장 설치 3m 높이: r≥4m@0.3m/s, r≥2.5m@1m/s; 수평 설치 2m 높이: r≥8m@0.3m/s, r≥4m@1m/s |
| 설치 높이 | 3m (최다 6m) |
환경 사양
| 작동 온도 | 내장: -25~60°C |
| 저장 온도 | -40°C~80°C, 습도 ≤85% (집화되지 않습니다) |
인증서
| 인증 | CE, RED (중계 중) |
| 환경 요구 사항 | RoHS 2를 준수합니다.0범위에 대한 요구사항 |
| IP 등급 | IP20 |
추가 사양
| 배선 | 3핀 2.0mm 터미널 |
| 설치 요구 사항 | 내장식 |
| 포장 요구 사항 | 거품 봉지 + 파티션 + 외부 상자 (K=A) |
| 순중량 | 13g ±2g |
| 일생 | 5년 보증@Ta |
함수 설명
| MC176D 99 | 기능 |
|---|---|
| ON/OFF 기능 | 제1호 |
| 2단계 디밍 기능 | 대기 기간은 "+∞"로 설정 |
| 3단계 디밍 기능 | 대기시간은 "30S/10min"로 설정합니다. |
| 낮에 수확 | 제1호 |
| 일광 우선 순위 | 대기 기간은 "+∞"로 설정 |
운영 다이어그램
켜고 끄는 기능 (준비시간을 "0s"로 설정)
2단계 둔화 기능 (준비기기를 "+∞"로 설정)
3단계 디밍 기능 (준비 상태 기간은 "10S/1min/3min/5min/10min/30min"로 설정)
일광 우선 순위
제품 다이어그램
차원 (mm)
배선 다이어그램
함수 다이어그램
DIP 스위치 설정
| 탐지 영역 | 대기 시간 | 낮빛 센서 | 대기 기간 |
|---|---|---|---|
| 난 100%로 | 5S에 ON | ON ON 5Lux 15Lux | ON ON 0S |
| II - ON 75% | - 90대 | - ON 15Lux 50Lux | - 30S |
| III ON - 50% | ON - 3분 | ON - 50Lux 100Lux | ON - 10분 |
| IV - - 25% | - - 10분 | - 비활성화 - | - - +∞ |
방사선 다이어그램
원격 제어기 MH10
초기화
센서는 처음으로 100% 밝기로 빛을 켜고 10 초 후에 꺼집니다. 초기화 기간 동안 외부 움직임 감지 신호가 감지되지 않습니다.
기본 설정
감수성: 100% 대기시간: 5초 낮빛 센서: 비활성화 대기시간: 0S 대기시간: 25%
신청신고
- 센서는 전문 전기사가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 등 전에 전력을 차단하십시오.
- 감지 거리는 움직이는 물체의 이동 속도, 움직이는 물체의 크기, 설치 높이, 설치 각도,설치 환경이 열려 있는지 여부, 반사기의 재료.
- 마이크로 웨브 센서가 벽에 설치되면, 감지 거리는 천장에 설치된 것과 비교하면 크게 증가합니다.
- 다른 설치 환경에서 센서 매개 변수를 재구성해야 할 수도 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 이 센서는 실내 사용, 야외 바람과 비, 그리고 주변 움직이는 물체는 잘못된 트리거를 일으킬 것입니다.
- 센서 제품의 설치 높이는 6m를 초과할 수 없으며 최적의 높이는 3m이며, 두 센서 사이의 거리는 3m를 초과해야 한다.
- 센서가 금속 램프, 금속 반사 표면, 또는 좁은 닫힌 환경에서 설치되면, 마이크로파는 여러 번 반사되어 잘못된 트리거를 일으킬 것입니다.
- 센서 주변에 팬, DC 모터, 하수관, 공기 출구 등과 같은 움직이는 신호가 없는지 확인하십시오. 그렇지 않으면 센서가 잘못된 트리거를 일으킬 수 있습니다.
- 마이크로 웨이브는 금속을 침투 할 수 없으며 닫힌 또는 반 닫힌 금속 램프에 설치되는 것을 피하고 제품을 차단하는 금속이나 유리가 없어야합니다.
- 다른 PWM / 0-10V 드라이버와 센서, 낮은 빛 효과는 다를 수 있습니다.
- 안정적인 출력 전압과 낮은 파동 계수를 가진 동전 조절 전원 공급원이 사용되어야 합니다. 전원 공급원의 파동은 100mV 미만이고, 부하 전류는 25mA 이상이어야 합니다.
- 제품 사양 및 매개 변수는 사전 통지 없이 최적화 될 수 있습니다.
