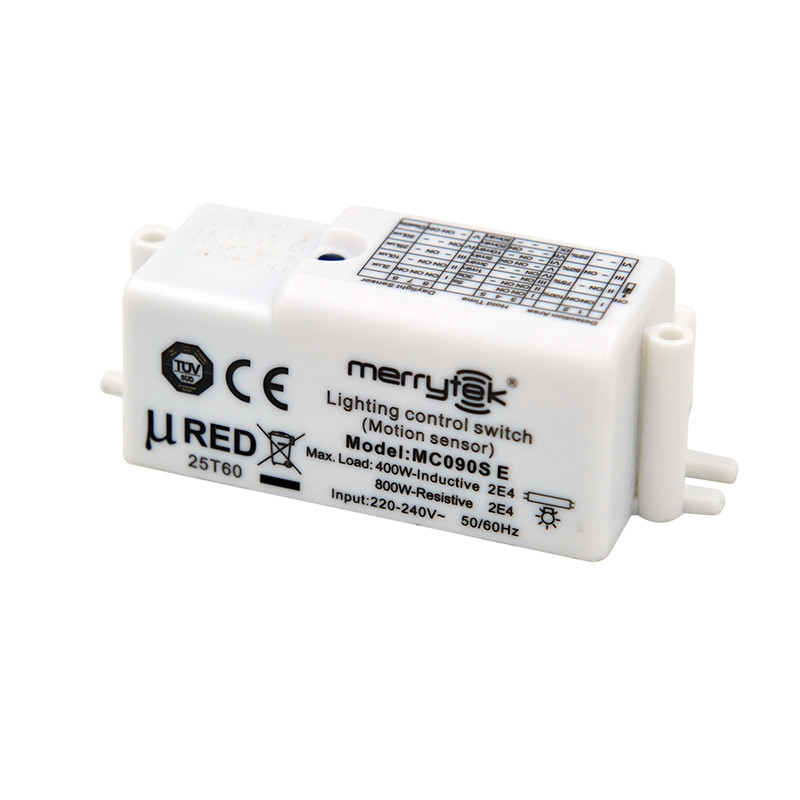

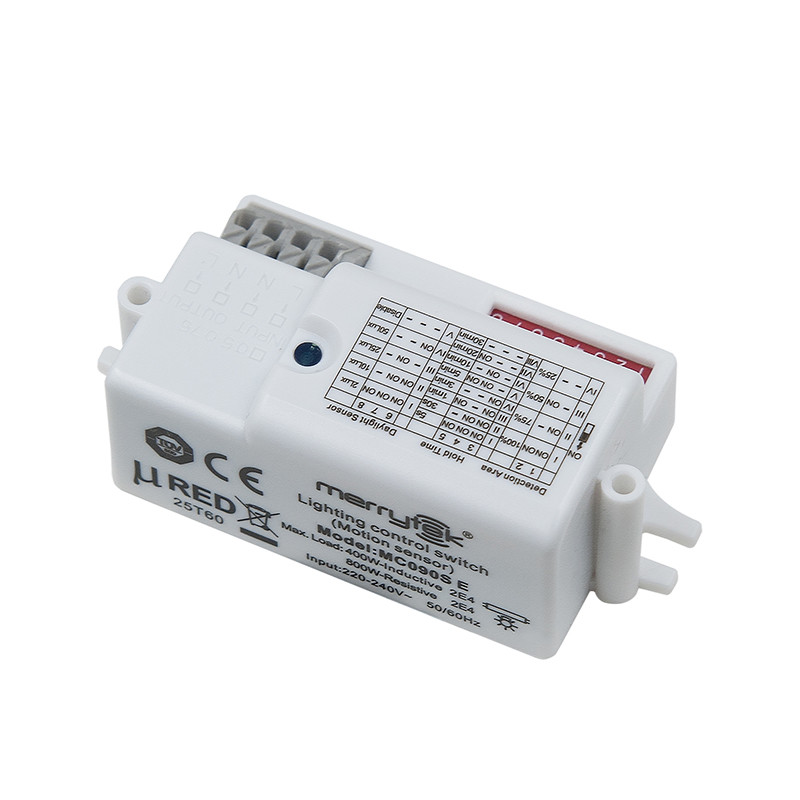

터미널 MC090S E에 4 폴 프레스와 자동 전환 마이크로 웨브 모션 센서
제품 상세 정보
| 작동 전압 | 220-240VAC 50/60Hz | 대기전력 | 0.5W 이하 |
|---|---|---|---|
| 일광 센서 | 2Lux/10Lux/25Lux/50Lux/비활성화 | 장착 높이 | 2.5-6m |
| 작동 온도 | -20℃~+60℃ | 인증서 요구 사항 | CE, TUV 및 레드 |
| 설치 | 내장 설치 | IP 등급 | IP20 |
| 차원 | 62*36*25mm | 일생 | 5년 보증 @Ta 230V 완전 부하 |
| 강조하다 | 끝 작동 센서를 가압하세요,264VAC 마이크로 웨이브 감지기,자동 전환 마이크로 웨이브 감지기 |
||
제품 설명
4극 푸시인 단자 자동 절체 마이크로파 동작 감지기
[제품 특징]
- 마이크로파 동작 감지 버전.
- 8개의 DIP 스위치 설정, 거리, 시간, 일광 센서, 다단 속도 조절 가능.
- 초소형 장착 사이즈, 다양한 장착 옵션, 상단 및 하단 장착 옵션 지원.
- 매우 비용 효율적이며 다양한 램프, 삼중 방지 램프, 천장 램프 지원.
- 적외선 센서를 사용하여 광 센서를 필터링하므로 광 감도 값이 더 정확하며 흐린 날과 맑은 날의 영향을 받지 않습니다.
- 간섭에 대한 우수한 내성을 위한 저임피던스 5.8G 안테나.
- RED, TUV 인증 일괄 통과.
- 5년 보증
[매개변수]
| 입력 | 정격 전압 | 220-240VAC 50/60Hz |
| 무부하 전력 | ≤1.0W | |
| 대기 전력 | ≤0.5W | |
| 서지 테스트 | L과 N 사이: 1KV | |
| 출력 | 작동 모드 | 켜기/끄기 |
| 부하 유형 | 저항성 또는 용량성 | |
| 부하 용량 | 800W(저항성) 또는 400W(용량성) | |
| 부하 서지 전류 | 30A 릴레이 - 30A(테스트 폭 500us @230Vac, 50% Ipeak, 전체 부하에서 콜드 스타트) 또는 60A(테스트 폭 200us @230Vac, 50% Ipeak, 전체 부하에서 콜드 스타트) | |
| 센서 | 작동 주파수 | 5.8 GHz ±74.9 MHz. ISM 파 대역 |
| 송신 전력 | 0.5mW 최대. | |
| 유지 시간 | 5초/30초/60초/3분/5분/10분/20분/30분 | |
| 감지 영역 | 100% / 75% / 50% / 25% | |
| 일광 센서 | 2Lux/10Lux/25Lux/50Lux/비활성화 | |
| 감지 반경(감지 영역: 100%) | 천장 장착(3m 높이): 0.3m/S ≥4m, 1m/S ≥2.5m | |
| 벽 장착(2m 높이): 0.3m/S ≥8m, 1m/S ≥4m | ||
| 장착 높이 | 2.5-6 m(천장 흡입 설치) | |
| 감지 각도 | 90°@Xz 필드 / 95°@Yz 필드 | |
|
작동 환경 |
작동 온도 | -20°C…+60°C 습도: 85%(비응축) |
| 보관 온도 | -40°C…+80°C | |
|
최대 쉘 온도(Tc) |
80°C | |
| 인증 표준 | 안전 표준 | EN61058-1 |
| EMC 표준 | EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479 | |
| 환경 요구 사항 | RoHS | |
| 인증 | CE, TUV & RED | |
| 기타 | 입출력 단자 사양 | 0.5-0.75mm2 |
| IP 등급 | IP20 | |
| 보호 등급 | 클래스 II | |
| 설치 | 내장 설치 | |
| 치수 | 62*36*25mm | |
| 포장 | 버블 백 + 파티션 + 외부 상자 (K=A) | |
| 순중량 | 36g | |
| 수명 | 5년 보증 @Ta 230V 전체 부하 | |
|
참고 1. "N/A"는 사용 불가함을 의미합니다. 2. 감지 영역은 물체의 부피와 움직임 속도에 영향을 받습니다. 감지 영역은 높이 165cm의 사람을 기준으로 시속 0.5m로 테스트됩니다. |
||
[기능 설명]
켜기/끄기 기능
[치수(mm)]
[배선]
*센서는 하나의 부하만 연결하도록 설계되었습니다. 여러 개의 부하를 연결하면 센서가 손상될 수 있습니다.
[구조]
[방사 패턴]
천장 장착
|
천장 장착 높이: 3m 감도: 100%/75%/50%/25% |
천장 장착 높이: 6m(*) 감도: 100%/75%/50% |
|
일반 이동(속도: 1m/s) |
일반 이동(속도: 1m/s) |
|
느린 이동(속도: 0.3m/s) |
느린 이동(속도: 0.3m/s) |
*6m 장착 높이에서 50%, 75%, 100% 감지 감도가 작동합니다. 25% 감도만으로는 움직임 신호를 감지할 수 없습니다.
벽 장착:
|
벽 장착 높이: 2m 감도: 100%/75%/50%/25% |
|
|
일반 이동(속도: 1m/s) |
느린 이동(속도: 0.3m/s) |

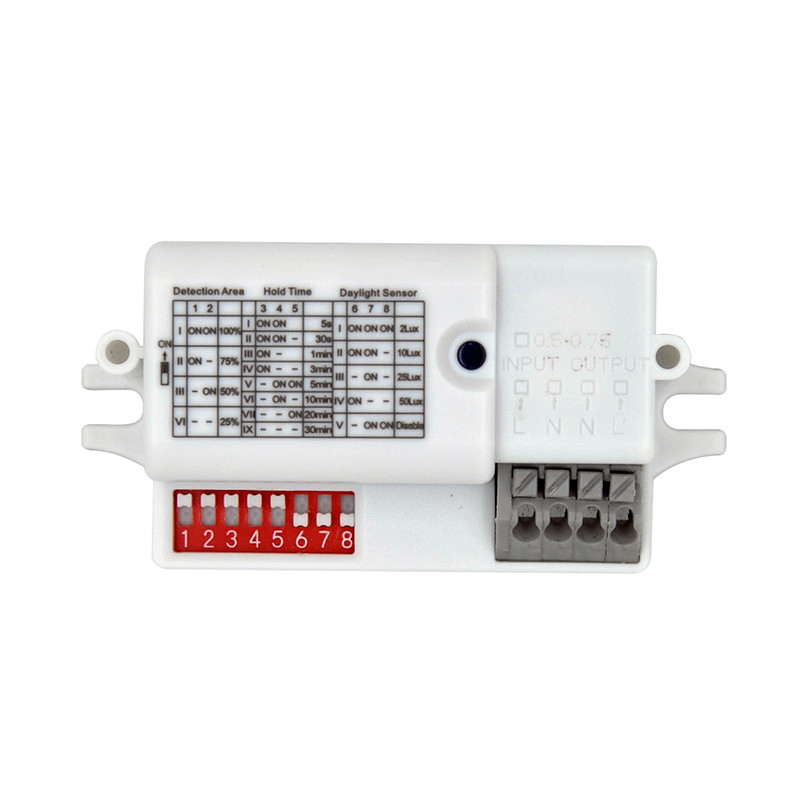

[기능 다이얼 설정]
감지 영역
| 1 | 2 | ||
| Ⅰ | 켜짐 | 켜짐 | 100% |
| Ⅱ | 켜짐 | - | 75% |
| Ⅲ | - | 켜짐 | 50% |
| Ⅳ | - | - | 25% |
유지 시간
| 3 | 4 | 5 | ||
| Ⅰ | 켜짐 | 켜짐 | 켜짐 | 5초 |
| Ⅱ | 켜짐 | 켜짐 | - | 30초 |
| Ⅲ | 켜짐 | - | 켜짐 | 1분 |
| Ⅳ | 켜짐 | - | - | 3분 |
| Ⅴ | - | 켜짐 | 켜짐 | 5분 |
| Ⅵ | - | 켜짐 | - | 10분 |
| Ⅶ | - | - | 켜짐 | 20분 |
| Ⅷ | - | - | - | 30분 |
일광 센서
| 6 | 7 | 8 | ||
| Ⅰ | 켜짐 | 켜짐 | 켜짐 | 2Lux |
| Ⅱ | 켜짐 | 켜짐 | - | 10Lux |
| Ⅲ | - | 켜짐 | - | 25Lux |
| Ⅳ | 켜짐 | - | - | 50Lux |
| Ⅴ | - | - | - | 비활성화 |
*비활성화 기어로 설정하면 조명 조건에 관계없이 물체의 움직임이 감지되면 센서가 자동으로 조명을 켭니다.
[재정의 기능]
전원을 끄고 2초 이내에 켜기/끄기 센서를 3번 빠르게 전환(켜기-끄기-켜기-끄기-켜기)하여 센서 기능을 재정의합니다. 조명이 3번 깜박인 후 계속 켜집니다. 전원을 껐다가 다시 켜면 센서 기능이 복구됩니다.
[초기화]
전원이 켜진 후 센서는 자동으로 100% 밝기로 조명을 켭니다. 10초 후 조명을 끕니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
[공장 설정]
감지 영역: 100%, 유지 시간: 5초, 일광 센서: 비활성화
[주의 사항]
- 설치 또는 다이얼 스위치 설정을 조정하기 전에 반드시 전원 공급을 차단하십시오.
- 마이크로파는 금속을 통과할 수 없으므로 센서 위쪽에 금속이 없는지 확인하십시오.
- 마이크로파 안테나 주변의 금속에서 최소 3.5mm 떨어져 있어야 합니다. 안테나와 금속을 같은 수평면에 배치하는 것은 허용되지 않습니다.
