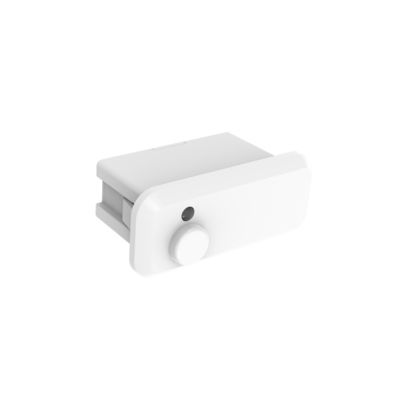

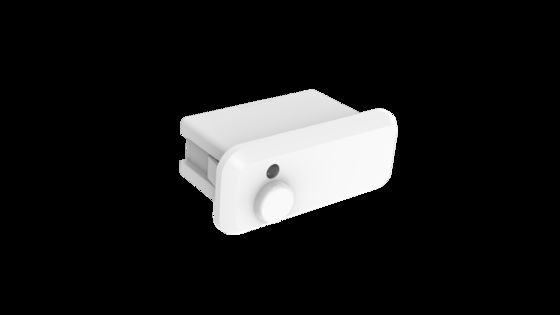

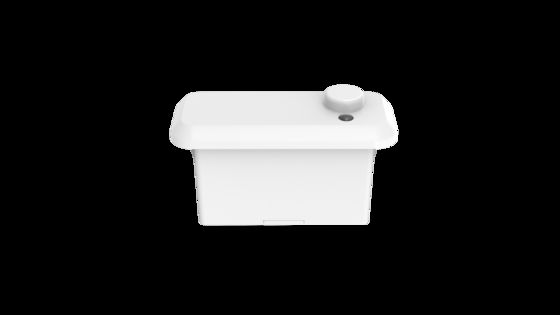

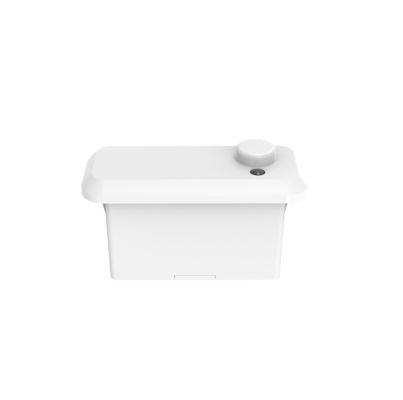

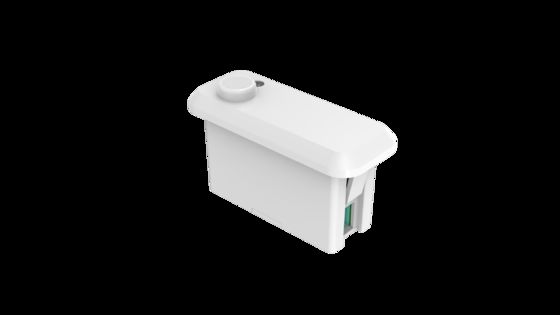

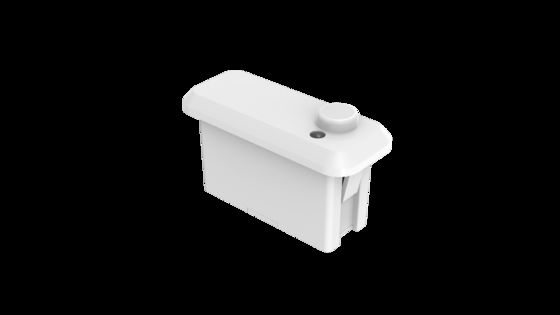

2.4G 무선 그룹 PIR 모션 센서, PWM 디밍, Zhaga book20 인터페이스 MC182D 99 1 B
제품 상세 정보
| 작동 전압 | 12 ± 1VDC | 작동 전류 | 60 ± 5mA |
|---|---|---|---|
| 출력 신호 | PWM 디밍 신호 | 장착 높이 | 3m (최대 4m) |
| 작동 온도 | -25C-55C | 자격증 | CE |
| 일생 | 5 년 보증 @TA (실내) | ||
| 강조하다 | 2.4G wireless motion sensor,PIR motion sensor with PWM dimming,Zhaga book20 motion sensor |
||
제품 설명
2.4G 무선 그룹화 PIR 모션 센서, PWM 디밍, Zhaga book20 인터페이스
제품 특징
- 내장형 설치 감지 센서, 표준 zhaga20 인터페이스
- PIR 모션 감지 기술 채택, 최대 4m 설치 높이 지원
- 5년 제품 보증
- 모션 및 주광 센서 기능
- 모션 감지가 필요한 사무실, 교실 환경에 적용 가능
- 2.4G 무선 그룹 네트워킹, 페어링 또는 게이트웨이 불필요
- 출력 PWM 디밍, 2단계/3단계 디밍 기능
- 모든 센서 매개변수는 리모컨으로 설정 가능
기술 매개변수
| 입력 | |
|---|---|
| 정격 전압 | 12±1VDC |
| 작동 전류 | 60±5mA |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | MC182D 99 1 B PWM 디밍 신호 |
| 센서 매개변수 | |
| 감지 모드 | PIR 감지 |
| 감지 영역 | 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15) |
| 유지 시간 | 30초/1분/3분/5분/10분/20분/30분(MH17)； 30초/1분/3분(MH15) |
| 대기 시간 | 0초/10초/1분/3분/5분/10분/30분/+∞(MH17); 5분/10분/ +∞(MH15) |
| 대기 디밍 레벨 | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) |
| 주광 센서 | 주광 임계값: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(비활성화)(MH17) 15Lux/50Lux/(비활성화)(MH15)(주변광 확산 상태) 주광 수확: 100L/200L/300L/400L/500L/600L/비활성화 (MH17 "P" 눌러 주광 수확 모드 진입) |
| 감지 범위 (반경) | 천장 설치 높이 3m: 0.6~1m/s ≥3m；접선 방향 테스트 움직임 및 미세 움직임: r≥2.5m 테스트 조건: 100% 감도, 60° 실내 개방 공간. 주변 온도 25℃ |
| 설치 높이 | 3m (최대 4m) |
| 무선 매개변수 | |
| 작동 주파수 | 2.400-2.483GHz |
| 송신 전력 | 6dBm |
| 그룹 | 최대 노드 32개 |
| 전송 거리 | 최대 15m (점대점 개방 영역 전송 거리) |
| 환경 | |
| 작동 온도 (Ta) | -25℃-55℃ |
| 보관 온도 | -40℃~+80℃ 습도: ≤85% (결로 없음) |
| 인증 표준 | |
| 인증 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP20 |
| 보호 등급 | 클래스 II |
| 기타 | |
| 배선 | 3핀 PH2.0 터미널 |
| 설치 요구 사항 | 외부 zhaga book20 설치 |
| 포장 요구 사항 | 칸막이 + 상자 (K=A) |
| 순중량 | 16±3g |
| 수명 | 5년 보증 @Ta 실내 |
기능 설명
| √ON-OFF 기능 | 대기 시간 "0초"로 설정 |
| √2단계 디밍 | 대기 시간 "+∞"로 설정 |
| √3단계 디밍 | 대기 시간 "10초/1분/3분/5분/10분/30분"으로 설정 |
| √주광 수확 | 대기 시간 "510초/1분/3분/5분/10분/30분"으로 설정 |
| 주광 우선순위 | 해당 없음 |
| √그룹화 | 원격 그룹 "1-16" 및 센서용 Rx 신호 설정 |
다이어그램
치수 (단위: mm)
기능
배선
설치 지침
감지 범위
리모컨
MH15
MH17
초기화
전원 켜기 후, 센서는 자동으로 100% 밝기로 켜지고 45초-60초 동안 자체 점검합니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다. 초기화 후 감지 모드로 진입하며, 이때 램프는 100% 밝기를 유지합니다.
공장 설정
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화, 대기 시간: 0초, 대기 디밍 레벨: 10%
적용 시 주의 사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
- PIR 센서는 어떤 물질도 통과할 수 없으므로 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
- 추운 겨울에 두꺼운 옷을 입은 사람은 감지하기 어려울 수 있습니다.
- 열 신호는 움직이는 신호로 간주되어 센서를 트리거합니다. 센서를 에어컨 또는 기타 열원 쪽으로 향하게 하지 마십시오.
- 센서는 실내 전용입니다. 실외 햇빛은 센서 감지에 영향을 줄 수 있습니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 0-10V 드라이버에 따라 디밍 성능이 다를 수 있습니다.
- 주광 임계값은 그림자가 없고 주변광 확산 반사가 없는 맑은 환경에서 측정됩니다. 주변 럭스 레벨은 환경, 날씨, 기후, 시간 및 계절에 따라 다를 수 있습니다.
- 감지 거리는 사람의 키, 장착 높이, 장착 각도, 작업 환경 온도 등에 따라 달라집니다. 주변 온도가 체온 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 모션 감지가 크게 약해지거나 반응하지 않을 수 있습니다. 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 잘못된 트리거가 발생할 수 있으므로 감지 감도를 줄여 개선하십시오. 잘못된 트리거가 계속되면 PIR 센서는 해당 공간에 사용하기에 적합하지 않습니다.
- 주어진 감지 영역은 실내 개방 환경에서 165cm 높이 테스터로 측정한 일반적인 값입니다.
- 이 제품은 입력 전압이 안정적이고 리플 계수가 낮은(리플 계수 100mV 미만; 부하 전류 25mA 이상) 전압 안정화 DC 전원 공급 장치와 함께 사용해야 합니다.
- 새로운 환경에 설치할 때, 대량 설치 전에 최소 5개 제품을 먼저 설치하고 테스트하십시오.
PIR 적용 시 고려 사항:
PIR은 적외선 변화를 감지하는 열전 적외선 센서입니다. 실제 사용 시 다음 사항에 유의하십시오:
- 인체 이외의 열원을 감지할 때
- 열원의 온도가 변하지 않거나 열원이 움직이지 않을 때
- 기타 관련 환경 요인 및 PIR 적용 원칙 위반이 영향을 미칠 때
잠재적인 잘못된 트리거 시나리오:
- 작은 동물이 감지 범위에 들어갈 때
- 햇빛, 자동차 헤드라이트, 백열등 등의 원적외선이 센서에 직접 노출될 때
- 냉장고 장비의 따뜻한 공기, 차가운 공기, 가습기의 수증기 등으로 인해 감지 범위 내 온도가 급격하게 변할 때
잠재적인 비트리거 시나리오:
- 센서와 감지 대상 사이에 유리 및 아크릴과 같이 원적외선 투과를 차단하는 물질이 있을 때
- 감지 범위 내의 열원이 거의 움직이지 않거나 고속으로 움직일 때
