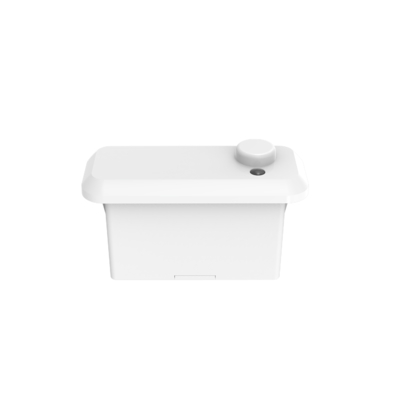

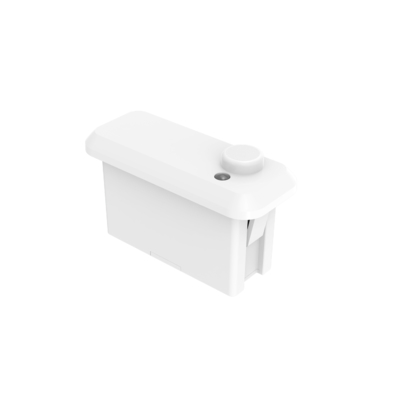

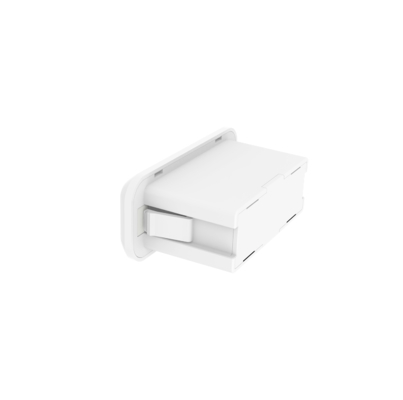

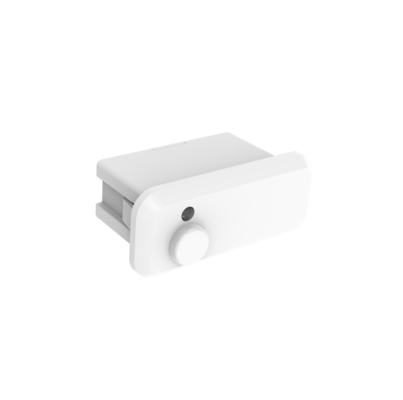

2.4G RF 무선 네트워크 패널 및 선형 빛의 마이크로 웨이브 센서
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE |
| Model Number | MC182D 99 B/ MC182D 99 1 B |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | Clapboard + Carton (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Operating Voltage | 12±1VDC | Operating current | 90±5mA |
|---|---|---|---|
| Output signal | 0-10VDC dimming signal/ PWM dimming signal | Mounting Height | 3m (4m Max ) |
| Operating Temperature | -35℃-60℃ | Certificate | CE |
| Lifetime | 5 years warranty @Ta |
제품 설명
[제품 특징]
- 내장 설치 현존 센서, 표준 zhaga20 인터페이스
- 24GHz 특허 마이크로파 안테나 기술을 채택, 최대 설치 높이 4m를 지원
- 독일 RF 기술, 5 년 제품 보증
- 움직임, 소규모 움직임 및 낮 빛 센서 기능
- 화장실, 거실, 부엌 및 움직임, 소규모 움직임 감지이 필요한 다른 환경에 적용됩니다.
- 2.4G 무선으로 그룹 네트워크 연결, 짝짓기 또는 게이트웨이가 필요 없습니다.
- 출력 0-10V dim 또는 PWM dim, 2단계/3단계 dim 기능
- 모든 센서 매개 변수는 리모컨으로 설정할 수 있습니다.
[파라미터]
| 입력 | |||
| 가등전압 | 12±1VDC | ||
| 작동 전류 | 90±5mA | ||
| 리플 전압 | <100mVp-p | ||
| 출력 | |||
| 출력 신호 | MC182D 99 B1 | MC182D 99 1 B1 | |
| 0-10VDC 디밍 신호 | PWM 디밍 신호 | ||
| 센서P아라메터 | |||
| 작업 주파수 | 24GHz~24.25GHz,ISM 대역 | ||
| 전력 전달 | 최대 6dBm | ||
| 탐지 영역 | 100% /75%/50%/25% (MH17);100% / 50%/25% (MH15) | ||
| 대기 시간 |
30초/1분/3분/5분/10분/20분/30분 (MH17) 30초/1분/3분 (MH15) |
||
| 대기 기간 |
0s/10s/1min/3min/5min/10min/30min/+∞(MH17) 5분/10분/ +∞(MH15) |
||
| 대기 DIM 레벨 | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH15) | ||
| 낮빛 센서 | 낮 빛의 한계 |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux 15Lux/50Lux/(Disable) (MH15) (환경광 확산 상태) |
|
| 낮에 수확 |
100L/200L/300L/400L/500L/600L/실용 (MH17 누르면 켜면 낮 채집 모드로 들어가) |
||
| 대기 상태의 덤 레벨 | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH15) | ||
| 탐지 범위 (방사선) |
천장 설치 높이 3m 움직임 및 작은 움직임: r≥2.5m 시험 조건: 100% 감도성, 60m2 실내 개방 공간 |
||
| 설치 높이 | 3m (최대 4m) | ||
| 무선 매개 변수 | |||
| 작동 주파수 | 20.400-2.483GHz | ||
| 전력 전달 | 6dBm | ||
| 그룹 | 한 그룹 최대 노드 32 PC | ||
| 송신 거리 | 15m MAX ((점에서점의 개방형 영역 전송 거리) | ||
| 환경 | |||
| 작업 온도 (Ta) | -35°C~60°C | ||
| 저장 온도 | -40°C ~ +80°C 습도: ≤85% (비 응축) | ||
| 인증S탕다르 | |||
| 인증 | CE | ||
| 환경 요구 사항 | RoHS 2.0, Reach 요구사항을 준수합니다. | ||
| IP 등급 | IP20 | ||
| 보호급 | 클래스 II | ||
| 다른 것s | |||
| 배선 | 3핀 PH2.0 터미널 | ||
| 설치 요구 사항 | 외부 zhaga book20 설치 | ||
| 포장 요구 사항 | 랩보드 + 카튼 (K=A) | ||
| 순중량 | ±3g | ||
| 일생 | 5년 보증 @Ta | ||
[기능 설명]
|
RON-OFF 기능 |
대기 기간은 0s로 설정됩니다. |
| R2단계 디밍 | 대기 기간을 ∞+∞로 설정하고, 낮빛 센서를 ∞High으로 설정합니다. |
| R3단계 디밍 | 대기시간은 5분/10분으로 설정합니다. |
| R낮에 수확 | 대기 기간을 ∞+∞로 설정하고, 낮 빛 센서를 ∞LOW/MED로 설정합니다. |
| 일광 우선 순위 | 제1호 |
| R그룹화 | 원격 그룹 1~8 그리고 센서 신호 Rx를 설정 |
[다이어그램]
- 차원 (단위: mm)
- 기능
- 배선
- 설치 지침
[탐지 범위]
청원신호 소규모움직임 신호
인간 존재:검출 영역에서 인체를 검출하는큰이동 신호(걷는 것)인덕션을 유발하기 위해그리고출력 높은 수준 (예: 제어등 켜고 끄는 등), 그리고 탐지작은 움직임신호 (몸이 앞으로, 뒤로 기울이고, 팔다리를 흔들고, 머리를 흔들고, 타이핑하고, 휴대 전화를 연주하고, 기타)소소한 제안)a또한 복부 부피, 가슴 팽창으로 인한 인간의 호흡기 생명 신호를 감지합니다.등등높은 생산 수준을 유지하기 위해s제어등s항상 켜져있어요)
인간의 부재: 감지 영역에서 신호가 감지되지 않고 출력 수준이 낮습니다 (제어등 꺼)
[원격]MH15
MH17
[시작]
전원을 켜면 센서가 자동으로 100% 밝기로 빛을 켜고 45s-60s를 자체 확인합니다. 초기화 중에 센서는 움직임을 감지할 수 없습니다.초기화 후 감지 모드로 들어가, 그 동안 램프는 100%의 밝기를 유지합니다.
[예정 설정]
감수성: 100%, 대기 시간: 5초, 낮 빛 센서: 비활성화, 대기 시간: 0초, 대기 상태 희미화 수준: 20%
[신청신고]
난센서는 전문 전기사가 설치해야 합니다. 설치, 배선, 구성을 변경하기 전에 전력을 끄십시오.
난이 제품은 플라스틱, 나무 등에 잘 침투할 수 있지만, 마이크로 웨브 모듈 안테나는 금속 액세서리나 금속 껍질, 유리 껍질 등이 바로 앞이나 근처에 없어야 합니다.그렇지 않으면 안테나 송신 및 수신에 영향을 줄 것입니다..
난감지 거리는 설치 높이, 감지 대상의 크기, 이동 속도, 설치 환경의 영향에 영향을 받습니다.그리고 다른 방향으로 감지 거리는 일정 정도의 변동성을 가질 것입니다.
난낮빛의 한계점은 햇빛이 잘 드는 환경, 그림자가 없는 환경과 주변 빛의 반사 조건입니다.빛 센서가 감지하는 낮 빛 값은 다를 수 있습니다..
난제품의 설치 거리는 1.5m 이상으로 권장됩니다. 제품과 라우터 사이의 설치 거리는 1.5m 이상으로 권장됩니다.마이크로 웨브 센서의 정상적인 작동에 간섭을 일으키지 않도록.
난제품의 장착 평면 (예를 들어 알루미늄 기판, PCB 보드) 은 마이크로 웨브 모듈의 안테나 평면과 일정 높이의 차이에 있어야합니다.가장 좋은 감지 효과를 얻기 위해 마이크로파 모듈의 안테나 평면이 인근 평면보다 5mm 이상 높아야 합니다..
난안정적인 출력 전압, 낮은 전류 및 파동 계수를 가진 DC 조절 전력 공급원이 사용되어야 하며, 전력 공급의 파동은 50mV 이하여야 합니다.그리고 전원 공급의 최소 부하 전류는 120mA 이상여야 합니다., 또한 입력 전력 공급 VCC 단말기에 100uF 이하의 전해질 콘덴시터를 설치하는 것이 좋습니다.
난제품 설치 가능한 한 큰 금속 장비, 파이프 라인, 에어컨 환기구, 배기가스 환기구, 연소 기계 및 기타 장면에서 멀리장비의 진동이 감지 효과에 영향을 미치지 않도록.
난마이크로 웨브 모듈은 AC 드라이브 전원 공급에 가까이 피하고, 드라이브 전원 공급 수직 다리, 변압기, 스위치 튜브 및 다른 높은 전력 장치에서 떨어져 있어야합니다.고주파 신호가 마이크로 웨브 모듈의 정상적인 작동에 방해를 방지하기 위해.
난제품 설계: 마이크로 웨브 모듈의 안테나 표면과 그 인근의 회로로 큰 전류의 흐름을 피하고 인근에 있는 트랜스포머 또는 고주파 구성 요소를 피합니다.거리는 가능한 한 10mm 이상.
난배선 시, 안테나 면과 제품의 뒷쪽에 있는 부품 면은 배선으로 덮여 있지 않아야 하며, 큰 전류가 흐르지 않아야 합니다.센서의 정상적인 작동에 영향을 미치지 않도록.
난제품 앞면 및 그 근처에는 금속 액세서리 또는 유리 블록이 장착될 수 없으므로 센서의 정상적인 작동에 영향을 미치지 않습니다.플라스틱의 두께는 가능한 한 1mm 이하를 선택하는 동안, 너무 두꺼운 마이크로파 모듈 탐지 및 방향성에 영향을 미칩니다; 마이크로파 안테나 평면과 껍질 거리는 3.2mm보다 커야합니다
난제품의 안테나 표면과 금속 평면 (알루미늄 기판, 철 껍질) 은 특정 높이의 차이가 있어야하며 권장되는 거리는 0.5mm 이상입니다.
제품 구조, 전원 공급 모드 / 회로, 센서 안테나 전면 커버 등이 변경되면 제품을 잘못 작동시키지 않도록 확인하기 위해 센서 제조업체에 알리십시오.그렇지 않으면, 제조업체는 이상에 대한 그에 해당하는 책임을 지지 않습니다.
