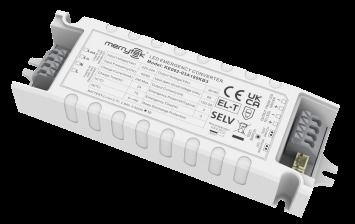

3.7V 2000mAh 수동 테스트 정전력 1W 비상 LED 전원 공급 장치 (내장형 리튬 이온 배터리)

3.7V 2000mAh 수동 테스트 정전력 1W 비상 LED 전원 공급 장치(내장 Li-ion 배터리)

1. 설명

1) 넓은 출력 전압 범위: 당사의 비상 전원 공급 장치는 넓은 출력 전압 범위를 제공하여 다양한 LED 조명 기구와의 원활한 호환성을 보장합니다. 조명 설정의 전압 변동이나 변화에 관계없이 중단 없는 조명을 경험하십시오.
2) 입력/출력 릴레이 스위칭: 지능형 입력 및 출력 릴레이 스위칭을 통해 전원 공급 장치는 정상 모드와 비상 모드 간에 원활하게 전환됩니다. 이를 통해 예기치 않은 정전 시 비상 전원으로 부드럽고 자동 전환이 이루어져 가장 필요한 순간에 중단 없는 조명을 제공합니다.
3) 소형 및 설치 용이: 편의성을 염두에 두고 설계된 당사의 전원 공급 장치는 내장 배터리를 특징으로 하며 소형 폼 팩터를 자랑합니다. 작은 크기로 인해 설치가 간편하여 조명 시스템 내에서 유연하게 배치할 수 있습니다.
4) 다중 보호 기능: 과충전 보호, 과도한 충전으로 인한 손상을 방지하고 배터리 수명을 연장하기 위한 과방전 보호 기능을 포함하여 다양한 보호 기능이 갖춰져 있으므로 안심하고 사용할 수 있습니다. 또한 출력 단락 보호는 조명 기구의 안전을 보장합니다.

2. 매개변수

3. 치수(단위: mm)

4. 배선

5 . 수동 테스트 및 작동 지침

1) 배선 다이어그램에 따라 전선을 연결합니다.

2). L, N 전원을 켜고 S1을 켭니다. 그러면 부하 램프가 켜지고 비상 드라이버 표시등이 녹색으로 켜지며 비상 전원 공급 장치가 정상적으로 충전됩니다. 스위치 S1을 끄면 부하 램프가 꺼집니다.

3) 비상 시뮬레이션: 켜면 부하 램프가 켜지고 스위치(TEST SWITCH)를 누르면 비상 모드로 전환되고 비상 드라이버의 표시등이 꺼집니다. 스위치(TEST SWITCH)를 놓으면 램프가 LED 드라이버에 의해 전원이 공급되고 표시등이 켜집니다.

4). 정전 후 다시 호출하면 현상이 시뮬레이션된 비상 상황과 동일해야 합니다.

5) 자동 월간 테스트: 비상 전원 공급 장치가 한 달 동안 주 전원에 연결되어 있는 경우, 인위적인 비상 상황이나 주 전원 차단으로 인한 비상 상황이 발생하지 않으면 비상 전원 공급 장치는 매달 5분 동안 자동으로 비상 상황을 수행합니다(녹색등이 짧은 간격으로 깜박임). 월간 테스트가 끝나면 정상적인 충전이 수행됩니다(표시등이 켜짐). 인위적인 비상 상황이나 주 전원 차단으로 인한 비상 상황이 발생하면 타이머가 0부터 시작하여 월간 테스트 주기에 들어갑니다.

6) 자동 연간 테스트(1년/회): 비상 전원 공급 장치가 12개월 동안 주 전원에 연결되어 있고 인위적인 비상 상황이나 주 전원 차단으로 인한 비상 상황이 없는 경우, 비상 전원 공급 장치는 12개월마다 한 번씩 자동으로 비상 심방전을 수행합니다(녹색등이 천천히 깜박임). 연간 테스트 후 정상적인 충전이 수행됩니다(표시등이 켜짐). 인위적인 비상 상황이나 주 전원 차단으로 인한 비상 상황이 발생하면 타이머가 0부터 시작하여 연간 테스트 주기에 들어갑니다.

6. 배터리 사용 알림

1) 정상적인 사용 조건에서 배터리는 반년에 한 번 충전 및 방전해야 합니다.

2) 배터리를 사용하지 않을 때는 회로 기판의 자체 소비로 인해 배터리가 과방전되는 것을 방지하기 위해 회로에 연결하지 마십시오.

3) 설치 및 사용 시 배터리를 열원에서 멀리 보관하고 특정 작동 온도 범위 내에서만 사용하십시오.

4) 배터리는 서늘하고 건조한 환경에 보관해야 합니다.

5) 장기간 보관한 후에는 필요에 따라 6개월마다 배터리를 순환시킵니다.
