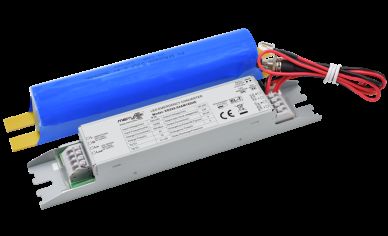

3W 표준 및 자가 테스트 비상용 백, 3시간 지속 시간 및 80-200Vdc 출력
제품 상세 정보
| 정격 입력 전압 | 220-240Vac 50Hz /60Hz | 비상전원 | 3W (맞춤화될 수 있습니다) |
|---|---|---|---|
| 비상시 | 180min (자격화 할 수 있습니다) | 보증 | 5년(배터리 포함) |
| 부하 출력 전압 | 80-200Vdc | 작동 온도 | 0℃~50℃ |
| IP 등급 | IP20 | 배터리 유형 | 라이프PO4 6.4V 1800mAh |
| 강조하다 | 3W LED 비상 운전기,자기 테스트 비상품,80-200Vdc 비상 드라이버 |
||
제품 설명
3W 표준 및 자체 테스트 비상 장치, 3시간 지속 시간 및 80-200Vdc 출력
제품 개요
넓은 출력 전압 범위의 정전력 출력 LED 비상 전원 공급 장치, 입력 릴레이 스위칭 및 고성능 LiFePO4 배터리 기술 특징
- 입력 릴레이 스위칭
- 고안전성, 고성능, 긴 수명 LiFePO4 배터리
- 통합 배터리 관리 시스템
- 수동 확인 및 자체 확인 선택
기술 매개변수
충전부 사양
| 매개변수 | KE028 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| 정격 입력 전압 | 220-240Vac 50Hz/60Hz | ||||
| 정격 입력 전류 | 0.06A 최대 @230Vac | ||||
| 입력 돌입 전류 | 10A(Twidth=100us 50% Ipeak) @230Vac (전 부하에서 콜드 스타트) | ||||
| 역률 | ≥0.5@230Vac | ||||
| 입력 전력 | <4W@230Vac | ||||
| 배터리 충전 전류 | 200mA | 200mA | 350mA | 350mA | |
| 배터리 충전 시간 | 24시간 최대 | ||||
비상부 사양
| 매개변수 | 사양 |
|---|---|
| 작동 모드 | 비상 모드 |
| 부하 유형 | LED |
| 비상 전력 | 2W | 2.5W | 4W | 5W |
| 비상 시간 | 3시간 |
| 부하 출력 전류 | 25-10mA | 31-12mA | 50-20mA | 57-23mA |
| 부하 출력 전압 | 80-200Vdc |
배터리 사양
| 매개변수 | 사양 |
|---|---|
| LiFePO4 (배터리 용량은 25℃에서 비상 시간을 충족) | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah |
| 배터리 보증 | 보증 5년 @5~60℃ |
예외 드라이버 요구 사항
| 매개변수 | 사양 |
|---|---|
| 서지 전류 | 8A |
| 입력 전류 | 3A 최대 |
| 출력 전류 | 2A 최대 |
LED 표시 (수동 테스트)
| 상태 | 표시등 |
|---|---|
| 충전 중 | 녹색등 |
| 오류 | 녹색등 꺼짐 |
비상 기능 테스트
| 테스트 유형 | 설정 |
|---|---|
| 수동 테스트 | 기본값 |
| 자동 테스트 | 설정 가능 |
자동 테스트 표시등
| 오류/테스트/상태 | 이유 | 충전 표시등 상태 |
|---|---|---|
| 배터리가 완전히 충전되고 작동 가능 | 표준 일상 사용 | 솔리드 녹색 |
| 배터리 충전 | 초기 충전/배터리 보충 | 깜박이는 녹색 1초 켜짐 1초 꺼짐 |
| 자동 테스트 3시간 (12개월마다) | 주기적 자체 테스트 | 깜박이는 녹색 3초 켜짐 1초 꺼짐 |
| 자동 테스트 5분 (30일마다) | 주기적 자체 테스트 | 깜박이는 녹색 3초 켜짐 3초 꺼짐 |
| 지속 시간 테스트 오류 | 자동 테스트 실패 | 깜박이는 빨간색 0.5초 켜짐 0.5초 꺼짐 |
| LED 오류 | 연결되지 않았거나 손상/결함 | 깜박이는 빨간색 2초 켜짐 - 2초 꺼짐 |
| 배터리 분리/결함 | 연결되지 않았거나 손상/결함 | 솔리드 빨간색 |
비상 보호 기능
| 보호 유형 | 사용 가능 |
|---|---|
| 배터리 과충전/과방전 보호 | 예 |
| 출력 과전압 보호 | 예 |
| 출력 과부하 보호 | 예 |
| 출력 단락 보호 | 예 |
작동 환경
| 매개변수 | 사양 |
|---|---|
| 작동 온도/습도 | 0℃ ~ +50℃, 습도: 20%-75% (결로 없음) |
| 보관 온도/습도 | -5℃-35℃ |
| 케이스 최대 온도(Tc) | 75℃ |
안전 및 EMC 규정 준수
| 표준/매개변수 | 사양 |
|---|---|
| 내전압 | 3000Vac 5mA 60초 (입력 "L N" - 출력 "SEC+ SEC-") |
| 안전 표준 | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| EMC 표준 | EN55015, EN61000-3-2, EN61000-3-3 |
| 배터리 표준 | UN38.3 |
| 환경 보호 요구 사항 | RoHS 준수 |
| 인증 | CE |
물리적 사양
| 매개변수 | 사양 |
|---|---|
| 입력/출력 (단자/배선) 사양 | 압착 단자, 전선 직경: 0.5-0.75mm² |
| IP 등급 | IP20 |
| 보호 등급 | 클래스 2 |
| 설치 유형 | 내장형 설치 |
| 설치 치수 | 146×30×22.5mm |
| 포장 요구 사항 | 흰색 상자 + 사용 설명서 + 칸막이 + 외부 상자 (K=A) |
| 무게 | 75g (드라이버) |
| 수명 | 5년 @Ta |
치수
LED 변환 키트 치수 다이어그램 (단위: mm)
배터리 치수 다이어그램 (단위: mm)
그림 A
그림 B
그림 C
그림 D
배선 다이어그램
LED 변환 키트 배선 다이어그램 옵션 1
또는
LED 변환 키트 배선 다이어그램 옵션 2
수동 및 자동 테스트 설정 교환
전선 준비
- 단선 또는 연선 유형: 0.5 - 0.75mm²
- 단자에 전선을 접근하거나 제거하려면 드라이버를 사용하여 버튼을 누르십시오
수동 테스트 및 작동 지침
- 설치 전에 핀 단락: 수동 테스트로 설정하십시오.
- 배선 다이어그램에 따라 전선을 연결하십시오.
- L, N 전원 켜짐, S1 스위치 켜짐. 그러면 부하 램프가 켜지고, 비상 드라이버 표시등이 녹색으로 켜지며, 비상 전원 공급 장치가 정상적으로 충전됩니다. S1 스위치를 끄면 부하 램프가 꺼집니다.
- 비상 시뮬레이션: 스위치 켜짐, 부하 램프 켜짐, 스위치 (테스트 스위치) 누름, 그런 다음 비상 모드로 전환, 비상 드라이버의 표시등이 꺼집니다. 스위치 (테스트 스위치) 놓음, 그러면 램프가 LED 드라이버에 의해 전원이 공급되고, 표시등이 켜집니다.
자동 테스트 및 작동 지침
- 설치 전에 핀 개방: 자동 테스트로 설정하십시오.
- 배선 다이어그램에 따라 전선을 연결하십시오. LED 비상 드라이버의 테스트 스위치를 제거하십시오.
- L, N 전원 켜짐, 시계 시작, 주기적 자체 테스트. 배터리를 교체하려면 전원 공급 장치를 끄고 시간을 다시 설정하십시오.
배터리 사용 시 주의 사항
- 배터리는 정상 사용 조건에서 반기별로 충전 및 방전해야 합니다.
- 회로 기판의 자체 소비로 인한 배터리 과방전을 방지하기 위해 배터리를 사용하지 않을 때는 회로에 연결하지 마십시오.
- 설치 및 사용 시 배터리를 열원에서 멀리 두십시오. 특정 작동 온도 범위 내에서만 사용하십시오.
- 배터리는 서늘하고 건조한 환경에 보관해야 합니다.
- 장기간 보관 후에는 요구 사항에 따라 12개월마다 배터리를 순환하십시오.
- AC 전원이 꺼지고 시계가 7일 동안 지속됩니다. 전원을 켜고 시간을 다시 설정하십시오. 배터리를 교체하려면 전원 공급 장치를 끄고 시간을 다시 설정하십시오.
참고: 명시되지 않은 한, 모든 매개변수는 입력 전압 230Vac, 환경 온도 25℃에서 테스트되었습니다.
