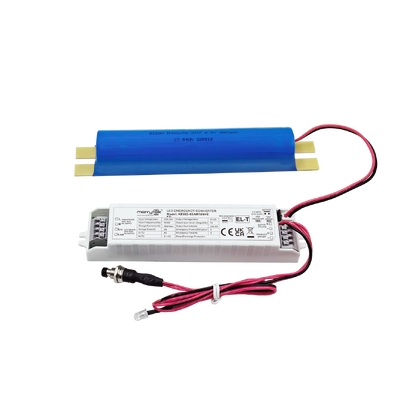

5W 3시간 지속 시간 20-60Vdc 유지보수가 불가능한 비상 팩 자체 테스트 및 수동 테스트 전환 가능
제품 상세 정보
| 정격 입력 전압 | 220-240Vac 50Hz /60Hz | 비상 전력 | 5W |
|---|---|---|---|
| 비상시 | 3 시간 | 보증 | 5년(배터리 포함) |
| 부하 출력 전압 | 20-60Vdc | 작동 온도 | 0 ℃ ~ 50 50 |
| IP 등급 | IP20 | 배터리 유형 | LIFEPO4 6.4V 3600mAH |
| 강조하다 | 5W LED 비상 운전기,20-60Vdc 비상용품,자기 테스트 비상 운전자 |
||
제품 설명
5W 3시간 지속 20-60VDC 자체 테스트 및 수동 테스트 전환 가능한 유지 관리되지 않은 비상 패키지
제품 개요
일정한 전력 출력 LED 비상 전력 공급 장치, 넓은 출력 전압 범위, 입력 릴레 스위치 및 포괄적인 보호 기능
주요 특징
- 넓은 전압 범위 (20-60VDC) 의 일정한 출력 전력
- 입력 릴레이 전환 기술
- 다중 보호 기능: 배터리 과충전, 과충전 및 출력 단장 보호
- 자동 테스트 및 수동 테스트 모드 사이를 전환할 수 있습니다.
기술 사양
충전 매개 변수
| 매개 변수 | KE023-05AM180HE |
|---|---|
| 정형 입력 전압 | 220-240Vac 50Hz /60Hz |
| 가등식 입력 전류 | 00.06A 최대 @230Vac |
| 입력 류 | 10A (twidth=100uS 50% Ipeak)@230Vac (full load에서 냉동 시작) |
| 전력 요인 | ≥0.5@230Vac |
| 입력 전력 | <4W |
| 배터리 충전 전류 (MAX) | 350mA |
| 배터리 충전 시간 | 최대 24시간 |
비상 변수
| 매개 변수 | 사양 |
|---|---|
| 작동 모드 | 비상 모드 |
| 부하 유형 | LED |
| 비상 전력 | 5W |
| 비상 시간 | 3시간 |
| 부하 출력 전류 | 250-80mA |
| 부하 출력 전압 | 20-60VDC |
배터리 사양
| 리소스 이온 배터리 | 6.4V 3600mAh (용량은 25°C에서 비상시간을 충족합니다) |
|---|---|
| 배터리 보증 | 5년 |
운전자 요구 사항
| 전류 | 8A |
|---|---|
| 입력 전류 | 3A 맥스 |
| 출력 전류 | 2A |
LED 표시기 상태
| 상태 | 이유 | 충전 표시기 |
|---|---|---|
| 배터리가 완전히 충전되어 작동합니다. | 표준 매일 사용 | 고녹색 |
| 배터리 충전 | 초기 충전/배터리 충전 | 초록색으로 깜빡이는 1초 1초 |
| 자동 테스트 3시간 (12개월마다) | 주기적인 자기검사 | 초록색 깜빡이는 3초 1초 |
| 자동 테스트 5분 (30일마다) | 주기적인 자기검사 | 초록색 깜박이는 3초 3초 |
| 기간 테스트 오류 | 3시간의 연례 시험에 실패했습니다. | 반짝이는 빨간색 0.5초 0.5초 |
| LED 결함 | 플러그인되지 않거나 손상된/부실된 | 빨간색 깜빡이는 2초 가동 - 2초 종료 |
| 배터리 연결이 끊어졌거나 고장 났어요 | 플러그인되지 않거나 손상된/부실된 | 고갈색 |
보호 기능
- 배터리 과충전/중심 방전 보호: 예
- 출력 과전압 보호: 네
- 출력 과부하 보호: 네
- 출력 단전 보호: 예
운영 환경
| 작동 온도/ 습도 | 0°C...+50°C 습도: 20%~75% (집화 없이) |
| 저장 온도/ 습도 | -5°C-35°C |
| 케이스 맥스. 템프 (Tc) | 75°C |
안전 및 EMC 준수
| 전압을 견딜 수 있습니다 | 3000Vac 5mA 60s (입문 "L N" - 출력 "SEC+ SEC-") |
| 안전 표준 | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| EMC 표준 | EN55015, EN61000-3-2, EN61000-3-3 |
| 배터리 표준 | UN38.3 |
| 환경 보호 | RoHS를 준수합니다 |
| 인증 | CE |
물리적 사양
| 입력/출력 단말기 사양 | 프레스 터미널, 와이어 지름: 0.5-0.75mm2 |
| IP 등급 | IP20 |
| 보호의 종류 | 2급 |
| 설비 유형 | 내장 설치 |
| 설치 차원 | 146×30×22.5mm |
| 무게: 비상 전원 공급 장치 | 80±5g |
| 수명 | 5년 @Ta |
모든 매개 변수는 230VAC의 입력 전압과 25°C의 환경 온도에서 시험한다.

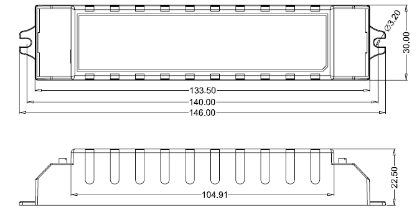

제품 차원
배터리 크기
그림 A
그림 B
그림 C
그림 D
배선 다이어그램
그림 A
대체 배선
그림 B
그림 C
그림 D
테스트 모드 선택
와이어 준비
- 고체 또는 스트랜드 와이어 종류: 0.5 - 0.75mm2
- 터미널에서 케이블에 액세스하거나 제거하려면, 버튼을 아래로 밀어 스크루드라이버를 사용
수동 테스트 운영 지침
- 설치 전에, 핀을 짧게 설정: 수동 테스트
- 배선 다이어그램에 따라 전선을 연결
- L, N 전원이 켜져, S1를 켜십시오. 다음 로드 램프가 켜지고, 비상 운전자 표시등이 녹색으로 변하고, 비상 전원 공급원이 정상적으로 충전됩니다.그리고 로드 램프가 꺼집니다.
- 비상 시뮬레이션: 켜고, 부하 램프가 켜고, 스위치 (테스트 스위치) 를 누르면 비상 모드로 전환하면 비상 운전자의 표시등이 꺼집니다.스위치를 풀고 (테스트 스위치), 그 다음 램프는 LED 드라이버에 의해 전원을 공급하고 표시등이 켜집니다
자동 테스트 동작 지침
- 설치 전에, 핀을 열어 설정: 자동 테스트
- 배선 다이어그램에 따라 전선을 연결
- L, N 전원, 시계를 시작, 주기적인 자기 테스트 배터리를 교체, 전원 공급을 끄고 재시간
배터리 사용 통지
- 배터리는 정상적인 사용 조건에서 반년에 한 번 충전 및 배열되어야합니다.
- 배터리가 사용되지 않을 때 회로에 연결하지 마십시오. 회로 보드의 자율 소비로 인해 배터리가 과도하게 배열되는 것을 방지하기 위해
- 설치 및 사용 하 여 열 출처에서 배터리를 보관 하 고 특정 작업 온도 범위 내에서만 허용 하십시오
- 배터리는 시원하고 건조한 환경에서 보관해야 합니다.
- 장기간 저장 후, 배터리는 필요에 따라 12 개월마다 사이클됩니다.
- AC 전원이 꺼지고 시계는 7 일 동안 지속됩니다. 전원을 켜고 재시간. 배터리를 교체하기 위해 전원 공급을 끄고 재시간
