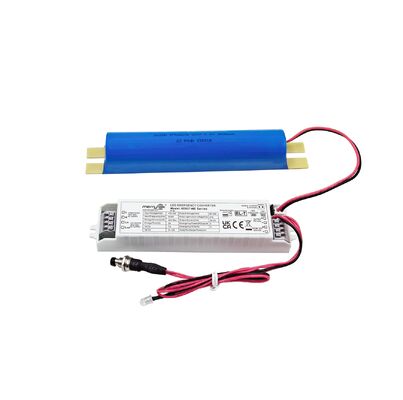

5W LED 응급 패키지 3 시간 지속 및 수동 테스트 버튼 5 년 보증
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정격 입력 전압 | 220-240Vac 50Hz /60Hz | 비상 전력 | 5W (맞춤화될 수 있습니다) |
|---|---|---|---|
| 비상시 | 180min (자격화 할 수 있습니다) | 보증 | 5년 |
| 부하 출력 전압 | 80-200Vdc | 작동 온도 | 0 ℃ ~ 50 50 |
| IP 등급 | IP20 | 배터리 유형 | LIFEPO4 6.4V 3600mAH |
제품 설명
5W LED 응급 패키지 3 시간 지속 및 수동 테스트 버튼 5 년 보증
1설명
1) 일정한 전력 출력 넓은 출력 전압 범위의 LED 비상 전력 공급.
2) 입력 릴레 스위칭
3) 높은 안전성, 높은 성능, 긴 수명 LifePO4 배터리
4) 배터리 관리
5) 수동 테스트 및 자동 테스트 선택
2.매개 변수
|
충전 부분 |
KE027 |
02AM180HE |
03AM180HE |
04AM180HE |
05AM180HE |
|
|
정형 입력 전압 |
220-240Vac 50Hz/60Hz |
|||||
|
가등식 입력 전류 |
00.06A 최대 @230Vac |
|||||
|
입력 류 |
10A(T너비=100us 50% 최고 ]@230Vac(전체 부하에서 냉동 시작) |
|||||
|
전력 요인 |
≥0.5@230Vac |
|||||
|
입력 전력 |
<4W@230Vac |
|||||
|
배터리 충전 전류 |
250mA |
250mA |
350mA |
350mA |
||
|
배터리 충전 시간 |
최대 24시간 |
|||||
|
비상 부분 |
작동 모드 |
비상 모드 |
||||
|
부하 유형 |
LED |
|||||
|
비상 전력 |
2W |
2.5W |
4W |
5W |
||
|
비상 시간 |
3시간 |
|||||
|
부하 출력 전류 |
25~10mA |
31-12mA |
50~20mA |
65~25mA |
||
|
부하 출력 전압 |
80~200Vdc |
|||||
|
배터리 |
라이프PO4 (배터리 용량은 25°C에서 비상시간을 충족) |
6.4V 1.8Ah |
6.4V 1.8Ah |
6.4V 3.6Ah |
6.4V 3.6Ah |
|
|
배터리 보증 |
보증5몇 년@5~60°C |
|||||
|
예외 운전자 요구 사항 |
전류 |
8A |
||||
|
입력 전류 |
3맥스 |
|||||
|
출력 전류 |
2맥스 |
|||||
|
LED 표시 |
충전 |
녹색 신호등 |
||||
|
잘못 |
녹색 신호가 꺼져 |
|||||
|
비상 기능 테스트 |
수동 테스트 |
기본값 |
||||
|
자동 테스트 |
설정 가능 |
|||||
|
자동 테스트 |
결함/시험/상황 |
이유 |
충전 표시기 상태 |
|||
|
배터리는 완전히 충전되어 작동합니다. |
표준 매일 사용 |
|
||||
|
고녹색 |
||||||
|
배터리 충전 |
초기 충전/배터리 충전 |
|
||||
|
초록색으로 깜빡이는 1초 1초 |
||||||
|
자동 테스트 3시간 (12개월마다) |
주기적인 자기검사 |
|
||||
|
초록색 깜빡이는 3초 1초 |
||||||
|
자동 테스트 5분 (30일마다) |
주기적인 자기검사 |
|
||||
|
초록색 깜박이는 3초 3초 |
||||||
|
기간 테스트 오류 |
자동 테스트 실패 |
|
||||
|
반짝이는 빨간색 0.5초 0.5초 |
||||||
|
LED 결함 |
플러그인되지 않거나 손상된/부실된 |
|
||||
|
반짝이는 빨간색 2초 2초 전 |
||||||
|
배터리 연결이 끊어졌거나 고장 났어요 |
플러그인되지 않거나 손상된/부실된 |
|
||||
|
고갈색 |
||||||
|
비상 보호 |
배터리 과충전/깊은 방전 보호 |
그래요 |
||||
|
출력 과전압 보호 |
그래요 |
|||||
|
출력 과부하 보호 |
그래요 |
|||||
|
출력 단회전 보호 |
그래요 |
|||||
|
운영 환경 |
작동 온도/ 습도 |
0°C...+50°C습도:20%-75%(응축 없이) |
||||
|
저장 온도/ 습도 |
-5°C~35°C |
|||||
|
케이스 맥스. 템프 (Tc) |
75°C |
|||||
|
안전 & EMC
|
전압을 견딜 수 있습니다 |
30005mA 60s (입기 ¥L N ¥ 출력 ¥SEC + SEC) |
||||
|
안전 표준 |
EN61347-1 60598-2-22,61347-2-7,62034 |
|||||
|
EMC 표준 |
EN55015, EN61000-3-2, EN61000-3-3 |
|||||
|
배터리 표준 |
UN38.3 |
|||||
|
환경 보호 요구 사항 |
RoHS를 준수합니다 |
|||||
|
인증 |
CE |
|||||
|
다른 것 |
입력/출력터미널/ 와이어링) 사양 |
프레스 터미널 유선 지름: 0.5-0.75 mm2 |
||||
|
IP 등급 |
IP20 |
|||||
|
보호의 종류 |
2급 |
|||||
|
설비 유형 |
내장 설치 |
|||||
|
설치 차원 |
146*30*22.5mm |
|||||
|
포장 요구 사항 |
흰색 상자+사용 설명서+랩보드+외면 카튼 (K=A) |
|||||
|
무게 |
75g (운전자) |
|||||
|
수명 |
5년@Ta |
|||||
|
참고: 모든 매개 변수는 입력 전압에 테스트됩니다230VAC,환경 온도 25°C |
||||||
3차원 (단위: mm)
4전선 다이어그램
또는
5.수동 테스트와 자동 테스트 스위치
6.와이어 준비
- 고체 또는 스트랜드 와이어 종류: 0.5 -0.75 mm2
- 액세스하거나 터미널에서 케이블을 제거하기 위해, 버튼을 아래로 밀어 스크루드라이버를 사용
7.수동 테스트 및 운영 지침
1) 설치 전에 핀을 짧게 설정: 수동 테스트.
2) 배선 도표에 따라 전선을 연결하십시오.
3) L, N 전원이 켜져, S1를 켜십시오. 다음 로드 램프가 켜지고, 비상 운전자 표시등이 녹색으로 변하고, 비상 전원 공급 장치가 정상적으로 충전됩니다.그리고 로드 램프가 꺼집니다..
4) 비상 시뮬레이션: 켜고, 부하 램프가 켜고, 켜기를 누르면 (TEST SWITCH) 비상 모드로 전환하면 비상 운전자의 표시등이 꺼집니다.스위치를 풀어요. 테스트 스위치., 그 다음 램프는 LED 드라이버에 의해 작동하고 표시등이 켜집니다.
8.자동 테스트& 운영 지침
1) 설치 전에 자동 테스트를 위해 핀을 열십시오.
2) 배선 도표에 따라 전선을 연결하십시오.
3) L, N 전원, 시계를 시작, 주기적인 자기 테스트. 배터리를 교체하기 위해, 전원 공급을 끄고, 재시간.
9.배터리 사용 통지
1) 배터리는 정상적인 사용 조건에서 반년에 한 번 충전 및 배열되어야합니다.
2) 회로 보드의 자발적 소비로 인해 배터리가 과도하게 배열되는 것을 방지하기 위해 배터리를 사용하지 않을 때 회로에 연결하지 마십시오.
3) 배터리를 설치하고 사용할 때 열원으로부터 멀리 보관하고 특정 작업 온도 범위 내에서만 사용할 수 있도록하십시오.
4) 배터리는 시원하고 건조한 환경에서 보관해야 합니다.
5) 장기간 저장 후 배터리는 필요에 따라 12 개월마다 순환됩니다.
6) AC 전원이 꺼져 있으며 시계는 7 일 동안 지속됩니다. 전원을 켜고 재시간. 배터리를 교체하려면 전원 공급을 끄고 재시간합니다.
