5 년 보증 4W 3 시간 LED 응급 드라이버와 LED 배터리 20-60Vdc 출력
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 평가된 입력 전압 | 220-240Vac 50Hz /60Hz | 비상 전원 | 4W (사용자 정의 가능) |
|---|---|---|---|
| 긴급 시간 | 180 분 (사용자 정의 가능) | 보증 | 5년 |
| 부하 출력 전압 | 20-60Vdc | 작동 온도 | 0C~50C |
| IP 등급 | IP20 | 배터리 종류 | LIFEPO4 6.4V 3600mAH |
제품 설명

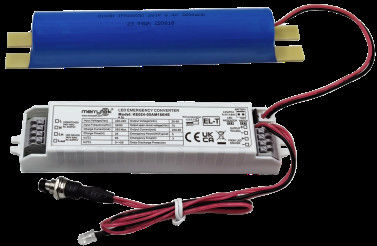

LiFePO4 배터리가 장착된 5년 보증 4W 3시간 LED 비상 드라이버, 20-60Vdc LED 배튼 출력
1. 설명
1) 넓은 출력 전압 범위를 가진 정전력 출력 LED 비상 전원 공급 장치.
2) 입력 릴레이 스위칭.
3) 높은 안전성, 고성능, 긴 수명의 LifePO4 배터리.
4) 배터리 관리 기능 포함.
5) 수동 테스트 및 자동 테스트 선택.
2. 매개변수
| 충전부 | KE024 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE | |
| 정격 입력 전압 | 220-240Vac 50Hz/60Hz | |||||
| 정격 입력 전류 | 최대 0.06A @230Vac | |||||
| 입력 돌입 전류 | 10A(Twidth=100us 50% Ipeak )@230Vac(전 부하에서 콜드 스타트) | |||||
| 역률 | ≥0.5@230Vac | |||||
| 입력 전력 | <4W@230Vac | |||||
| 배터리 충전 전류 | 250mA | 250mA | 350mA | 350mA | ||
| 배터리 충전 시간 | 최대 24시간 | |||||
| 비상부 | 작동 모드 | 비상 모드 | ||||
| 부하 유형 | LED | |||||
| 비상 전력 | 2W | 2.5W | 4W | 5W | ||
| 비상 시간 | 3시간 | |||||
| 부하 출력 전류 | 100-30mA | 125-41mA | 200-65mA | 250-80mA | ||
| 부하 출력 전압 | 20-60Vdc | |||||
| 배터리 | LifePO4 (배터리 용량은 25℃에서 비상 시간을 충족합니다) | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah | |
| 배터리 보증 | 5년 보증 @5~60℃. | |||||
| 예외 드라이버 요구 사항 | 서지 전류 | 8A | ||||
| 입력 전류 | 최대 3A | |||||
| 출력 전류 | 최대 2A | |||||
| LED 표시 (수동 테스트) |
충전 중 | 녹색 불빛 | ||||
| 고장 | 녹색 불빛 꺼짐 | |||||
| 비상 기능 테스트 | 수동 테스트 | 기본값 | ||||
| 자동 테스트 | 설정 가능 | |||||
| 자동 테스트 | 고장/테스트/상태 | 이유 | 충전 표시기 상태 | |||
| 배터리가 완전히 충전되어 작동 중입니다. | 표준 일상 사용 | |||||
| 녹색 점등 | ||||||
| 배터리 충전 중 | 초기 충전/배터리 보충 | |||||
| 녹색 깜박임 1초 켜짐 1초 꺼짐 | ||||||
| 자동 테스트 3시간 (12개월마다) | 주기적 자체 테스트 | |||||
| 녹색 깜박임 3초 켜짐 1초 꺼짐 | ||||||
| 자동 테스트 5분 (30일마다) | 주기적 자체 테스트 | |||||
| 녹색 깜박임 3초 켜짐 3초 꺼짐 | ||||||
| 지속 시간 테스트 고장 | 자동 테스트 실패 | |||||
| 빨간색 깜박임 0.5초 켜짐 0.5초 꺼짐 | ||||||
| LED 고장 | 연결되지 않거나 손상/고장 | |||||
| 빨간색 깜박임 2초 켜짐 – 2초 꺼짐 | ||||||
| 배터리 연결 해제/고장 | 연결되지 않거나 손상/고장 | |||||
| 빨간색 점등 | ||||||
| 비상 보호 | 배터리 과충전/과방전 보호 | 예 | ||||
| 출력 과전압 보호 | 예 | |||||
| 출력 과부하 보호 | 예 | |||||
| 출력 단락 보호 | 예 | |||||
|
작동 환경 |
작동 온도/습도 | 0℃…+50℃, 습도: 20%-75%(결로 없음) | ||||
| 보관 온도/습도 | -5℃-35℃ | |||||
| 케이스 최대 온도(Tc) | 75℃ | |||||
|
안전 & EMC
|
내전압 | 3000Vac 5mA 60s (입력 “L N” – 출력 “SEC+ SEC-) | ||||
| 안전 표준 | EN61347-1, 60598-2-22, 61347-2-7, 62034 | |||||
| EMC 표준 | EN55015, EN61000-3-2, EN61000-3-3 | |||||
| 배터리 표준 | UN38.3 | |||||
| 환경 보호 요구 사항 | RoHS 준수 | |||||
| 인증 | CE | |||||
| 기타 | 입력/출력(단자/배선) 사양 | 프레스 단자, 전선 직경: 0.5-0.75 mm2 | ||||
| IP 등급 | IP20 | |||||
| 보호 유형 | 클래스 2 | |||||
| 설치 유형 | 내장형 설치 | |||||
| 설치 치수 | 146*30*22.5mm | |||||
| 포장 요구 사항 | 흰색 상자+사용 설명서+칸막이+외부 상자(K=A) | |||||
| 무게 | 75g (드라이버) | |||||
| 수명 | 5년 @Ta | |||||
|
참고: 모든 매개변수는 달리 명시되지 않는 한 입력 전압 230VAC, 주변 온도 25℃에서 테스트되었습니다. |
||||||
3. 배터리 치수 (단위:mm)
그림 A.
그림 B.
그림 C.
그림 D.
4. 컨버터 치수
5. 배선도
또는
6. 수동 테스트 및 자동 테스트 스위치
7. 전선 준비
- 단선 또는 연선 유형: 0.5 -0.75 mm2
- 단자에서 전선을 연결하거나 제거하려면 드라이버를 사용하여 버튼을 누르십시오.
8. 수동 테스트 및 작동 지침
1) 설치 전에 핀 단락: 수동 테스트.
2) 배선도에 따라 전선을 연결합니다.
3) L, N 전원 켜기, S1 스위치 켜기. 그러면 부하 램프가 켜지고 비상 드라이버 표시등이 녹색으로 켜지며 비상 전원 공급 장치가 정상적으로 충전됩니다. S1 스위치를 끄면 부하 램프가 꺼집니다.
4) 비상 시뮬레이션: 스위치를 켜면 부하 램프가 켜지고 스위치(TEST SWITCH)를 누르면 비상 모드로 전환되고 비상 드라이버의 표시등이 꺼집니다. 스위치(TEST SWITCH)를 놓으면 램프가 LED 드라이버에 의해 전원이 공급되고 표시등이 켜집니다.
9. 자동 테스트 & 작동 지침
1) 설치 전에 자동 테스트를 위해 핀을 열어 둡니다.
2) 배선도에 따라 전선을 연결합니다.
3) L, N 전원 켜기, 시계 시작, 주기적 자체 테스트. 배터리를 교체하려면 전원 공급 장치를 끄고 다시 시간을 설정합니다.
10. 배터리 사용 알림
1) 배터리는 정상적인 사용 조건에서 반년에 한 번 충전 및 방전해야 합니다.
2) 배터리를 사용하지 않을 때는 회로 기판의 자체 소비로 인해 배터리가 과방전되는 것을 방지하기 위해 회로에 연결하지 마십시오.
3) 설치 및 사용 시 배터리를 열원에서 멀리 보관하고 특정 작동 온도 범위 내에서만 사용해야 합니다.
4) 배터리는 서늘하고 건조한 환경에 보관해야 합니다.
5) 장기간 보관 후에는 필요한 경우 12개월마다 배터리를 순환시킵니다.
6) AC 전원이 꺼져 있고 시계가 7일 동안 지속됩니다. 전원을 켜고 다시 시간을 설정합니다. 배터리를 교체하려면 전원 공급 장치를 끄고 다시 시간을 설정합니다.
