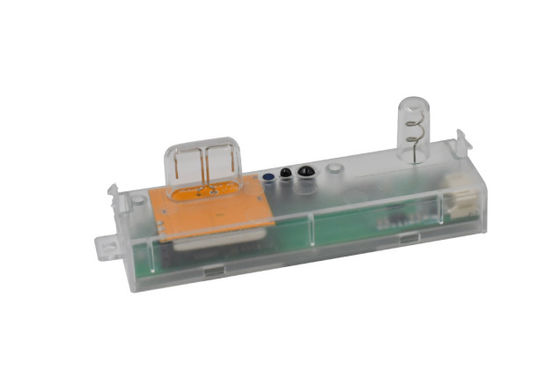

2.4G 무선 네트워크 컨트롤러
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정량 전압 | 12±1Vdc | 리플 전압 | < 100mVp-p |
|---|---|---|---|
| 출력 신호 | 0-10V 디밍 신호/PWM 디밍 신호 | 장착 높이 | 3m (최대 6m) |
| 작동 온도 | 내장: -25~60℃ | 인증서 | CE |
| 수명 | 5년 보증@Ta | ||
| 강조하다 | 2.4G 무선 네트워크 컨트롤러,슬림 LED 픽쳐 무선 네트워크 컨트롤러,장수 무선 네트워크 컨트롤러 |
||
제품 설명
[제품 특징]
- 2.4G 무선으로 네트워크 그룹링, 페어링이나 게이트웨이가 필요 없습니다.
- 특허를 받은 양극 마이크로파 안테나, 금속 LED 트레이 아래에 설치되면 잘못된 트리거가 없습니다.
- 매우 좁은 마이크로파 센어 헤드, 얇은 LED 장착기에 고정할 수 있습니다.
- 모든 센서 매개 변수는 리모컨으로 설정할 수 있습니다.
- 출력 0-10V dim 또는 PWM dim, 2단계/3단계 dim 기능
- 최대 6m. 입높이.
[파라미터]
| 입력 | |||||
| 정량 전압 | 12±1VDC | ||||
| 작동 전류 | 55±5mA | ||||
| 리플 전압 | < 100mVp-p | ||||
| 오출력 | |||||
| 출력 신호 | ○0-10V 저조 신호 | ○PWM 둔화 신호 | |||
| 센서 매개 변수 | |||||
| 작업 주파수 | 5.8GHz ±75MHz, ISM 대역 | ||||
| 전송 전력 | 최대 1mW | ||||
| 탐지 영역) | 100% /75%/50%/25% (MH17);100% / 50%/25% (MH15) | ||||
| 대기 시간 |
30초/1분/3분/5분/10분/20분/30분 (MH17) 30초/1분/3분 (MH15) |
||||
| 대기 기간 |
0s/10s/1min/3min/5min/10min/30min/+∞(MH17) 5분/10분/ +∞(MH15) |
||||
| 낮빛 센서 | 낮 빛의 한계 |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux 15Lux/ 50Lux/ (불동) |
|||
| 일광 우선 순위 | 开 | 关 | |||
| 5Lux | 55-105Lux | MH17 | |||
| 15Lux | 65-115Lux | MH17;MH15 | |||
| 30Lux | 80~130Lux | MH17 | |||
| 50Lux | 100~150Lux | MH17;MH15 | |||
| 100Lux | 150-250Lux | MH17 | |||
| 150Lux | 200~300Lux | MH17 | |||
| MH17 누르면, P 버튼을 누르면 낮 빛 우선 순위 모드를 활성화할 수 있습니다. MH15;MH15 | |||||
| 대기 DIM 레벨 | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% (MH17) | ||||
| 탐지 범위 (방사선) |
천장 장착 (높이: 3m): 0.3m/s ≥3m, 1m/s ≥2.5m 벽 장착 (높이: 2m): 0.3m/s ≥5m, 1m/s ≥3m 테스트 조건: 제품은 100% 감수성으로 설정되어 있으며 60m2의 방에서는 명백한 폐쇄가 없습니다. |
||||
| 설치 높이 | 3m (최다 6m) | ||||
| 무선 모듈 | |||||
| 작동 주파수 | 20.400-2.483GHz | ||||
| 전력 전달 | 6dBm | ||||
| 그룹 | 한 그룹 최대 노드 32 PC | ||||
| 송신 거리 | 15m MAX ((점에서점의 개방형 영역 전송 거리) | ||||
| E환경 | |||||
| 작동 온도 | 내장: -25~60°C | ||||
| 저장 온도 | -40°C~80°C, 습도 ≤85% (비 응축) | ||||
| 인증S탕다르 | |||||
| 인증 | CE | ||||
| 환경 요구 사항 | RoHS 2.0, Reach 요구사항을 준수합니다. | ||||
| 보호 정도 | IP20 | ||||
| 오그 | |||||
| 배선 | 3핀 2.0mm 터미널 | ||||
| 설치 요구 사항 | 내장식 | ||||
| 포장 요구 사항 | 클래프보드 + 종이 카튼 (K=A) | ||||
| 순중량 | 23.5±3g | ||||
| 생활 | 5년 보증@Ta | ||||
[기능 설명]
| √ON-OFF 기능 | 대기 기간은 0s로 설정됩니다. |
| √ 2단계 디밍 | 대기 기간을 ∞+∞로 설정하고, 낮빛 센서를 ∞High으로 설정합니다. |
| √ 3단계 디밍 | 대기시간은 5분/10분으로 설정합니다. |
| √낮의 우선 순위 | 대기시간을 ∞+∞로 설정하고, 낮빛 센서를 ∞LOW/MED로 설정합니다. |
| √그룹화 | 원격 그룹 1~8 그리고 센서 신호 Rx를 설정 |
[D이그램]
- 크기n
나사 설치
클래시프 구조 설치
- 배선기능
- 설치
- 방사선 다이어그램
- 네
- 네
[리모트 콘트로][일러]
[시작]
처음 켜면 센서가 100% 밝기로 켜고 10초 후에 꺼집니다.이동 신호는 감지되지 않습니다..
[예정 설정]
검출 영역: 100%; 대기 시간: 10초; 대기 기간: 0초; 낮 빛 센서: 비활성화; 대기 둔화 수준: 10%
[신청신고]
- 센서는 전문 전기사가 설치해야 합니다. 설치, 배선 등 전에 전력을 차단하십시오.
- 감지 거리는 움직이는 물체의 이동 속도, 움직이는 물체의 크기, 설치 높이, 설치 각도,설치 환경이 열려 있는지 여부스펙트럼에 표시된 감지 거리는 165cm/65kg 테스터의 전형적인 값이며 열린 실내 환경에서 테스트됩니다.
- 마이크로파 센서가 벽에 설치되면, 감지 거리는 천장에 설치된 것과 비교하면 크게 증가합니다.사용에 민감도를 줄이거나 사용 설정을 확인하기 위해 우리의 회사에 연락하십시오.빛 감수성 경계는 햇빛이 잘 드는 환경, 그림자 없는 환경, 그리고 주변 빛의 반사 조건입니다. 다른 시간, 기후, 환경에서는빛 센서에서 감지되는 밝기 값은 다를 수 있습니다.
- 다른 설치 환경에서 센서 매개 변수를 재구성해야 할 수도 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 이 센서는 단지 실내 사용, 야외 바람과 비, 그리고 주변 움직이는 물체는 잘못된 트리거를 일으킬 것입니다
- 센서 제품의 설치 높이는 6 미터를 초과할 수 없으며 최적의 높이는 3 미터입니다. 두 센서 사이의 거리는 3 미터 이상이어야합니다.
- 센서가 금속 램프, 금속 반사 표면, 또는 좁은 닫힌 환경에서 설치되면, 마이크로파는 여러 번 반사되고 잘못된 트리거를 유발합니다.센서 감도를 줄이거나 기술 지원을 위해 제조업체에 문의하십시오..
- 센서 주변에 팬, DC 모터, 하수관, 공기 출구 등과 같은 움직이는 신호가 없는지 확인하십시오. 그렇지 않으면 센서가 잘못된 트리거를 일으킬 수 있습니다.
- 마이크로 웨이브는 금속을 침투 할 수 없으며 닫힌 또는 반 닫힌 금속 램프에 설치하지 말고 제품을 차단하는 금속이나 유리가 없어야합니다.
- 다른 0-10V / PWM 드라이버와 센서, 낮은 빛 효과는 다를 수 있습니다
- 안정적인 출력 전압과 낮은 파동 계수와 동전 조절 전원 공급을 사용해야합니다. 전원 공급의 파동은 100mV 미만해야합니다. 부하 전류는 100 mA 이상해야합니다.
- 제품 사양 및 매개 변수는 사전 통지 없이 최적화 될 수 있습니다.
- 새로운 설치 환경에서는 설치 전에 5pcs 샘플을 테스트하는 것이 좋습니다.
