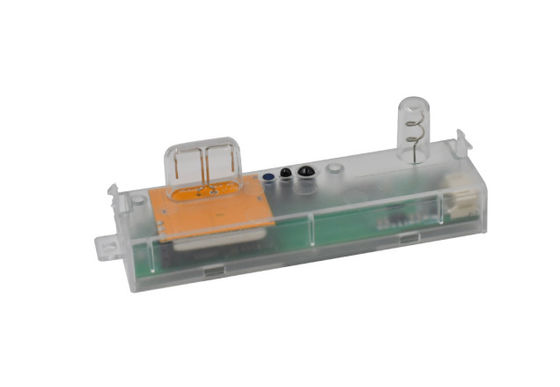

2.4G 무선 네트워크 컨트롤러 슬림 LED 장착 장치에 적합합니다

원래 장소	첸젠, 중국
브랜드 이름	Merrytek
인증	CE
모델 번호	MC087D 99B
최소 주문 수량	100개
가격	협상 가능
포장 세부 사항	물막이판 + 종이상자(K=A)
배달 시간	1, 샘플과 소량주문 : 당신의 대금을 받는 것 뒤에 5 근무일 이내에. 2, 대량 주문 : 저장고를 받는 것 뒤에 3-4 주.
지불 조건	T/T
공급 능력	10000 PC / 달

제품 상세 정보

정격전압	12 ± 1VDC	잔물결 전압	< 100mVp-p
출력 신호	0-10V 디밍 신호/PWM 디밍 신호	장착 높이	3m (최대 6m)
작동 온도	내장: -25~60℃	자격증	CE
일생	5 년 보증@ta
강조하다	2.4G 무선 네트워크 컨트롤러 , 슬림 LED 픽쳐 무선 네트워크 컨트롤러 , 장수 무선 네트워크 컨트롤러

메시지를 남겨주세요

제품 설명

[제품 특징]

2.4G 무선으로 그룹 네트워킹, 페어링 또는 게이트웨이 불필요.
특허받은 다이폴 마이크로파 안테나, 금속 LED 트레이 아래에 설치 시 오작동 없음.
초슬림 마이크로파 센서 헤드, 슬림 LED 조명기구에 고정하기 적합.
모든 센서 매개변수는 리모컨으로 설정 가능.
0-10V 디밍 또는 PWM 디밍 출력, 2단계/3단계 디밍 기능.
최대 설치 높이 6m.

[매개변수]

입력
정격 전압	12±1VDC
작동 전류	55±5mA
리플 전압	< 100mVp-p
Output
출력 신호	○0-10V 디밍 신호		○PWM 디밍 신호
감지 매개변수
작동 주파수	5.8GHz ±75MHz, ISM 대역
송신 전력	최대 1mW
감지 영역)	100% /75%/50%/25%(MH17); 100% / 50%/25%(MH15)
유지 시간	30초/1분/3분/5분/10분/20분/30분(MH17); 30초/1분/3분(MH15)
대기 시간	0초/10초/1분/3분/5분/10분/30분/+∞(MH17); 5분/10분/ +∞(MH15)
주광 센서	주광 임계값	5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(비활성화)(MH17) 15Lux/ 50Lux/ (비활성화)(MH15)(주변 확산 상태)
	주광 우선순위	开		关
		5Lux		55-105Lux	MH17
		15Lux		65-115Lux	MH17;MH17
		30Lux		80-130Lux	MH17
		50Lux		100-150Lux	MH17;MH17
		100Lux		150-250Lux	MH17
		150Lux		200-300Lux	MH17
		MH17 "P" 키를 눌러 주광 우선순위 모드 활성화;MH15;MH15 대기 시간 설정 "+∞" 주광 우선순위 모드 활성화
대기 디밍 레벨	10%/ 20%/ 30%/ 50% (MH17); 10%/ 30%(MH17)
감지 범위 (반경)	천장 설치(높이: 3m): 0.3m/s ≥3m, 1m/s ≥2.5m 벽 설치(높이: 2m): 0.3m/s ≥5m, 1m/s ≥3m 테스트 조건: 제품은 100% 감도로 설정되어 있으며, 60㎡의 방에 명확한 장애물이 없음
설치 높이	3m (최대 6m)
무선 모듈
작동 주파수	2.400-2.483GHz
송신 전력	6dBm
그룹	최대 노드 32개
송신 거리	최대 15m (점대점 개방 영역 송신 거리)
Environment
작동 온도	내장: -25~60℃
보관 온도	-40℃~80℃, 습도 ≤85% (결로 없음)
인증Standards
인증됨	CE
환경 요구 사항	RoHS 2.0, Reach 요구 사항 준수
보호 등급	IP20
Other
배선	3핀 2.0mm 터미널
설치 요구 사항	내장 설치
포장 요구 사항	칸막이 + 종이 상자(K=A)
순중량	23.5±3g
수명	5년 보증 @Ta

[기능 설명]

√ON-OFF 기능	대기 시간 "0초"로 설정
√2단계 디밍	대기 시간 "+∞"로 설정, 주광 센서 "높음"으로 설정
√3단계 디밍	대기 시간 "5분/10분"으로 설정
√주광 우선순위	대기 시간 "+∞"로 설정, 주광 센서 "낮음/중간"으로 설정
√그룹화	그룹 "1-8"을 원격으로 설정하고 센서에 대한 Rx 신호 설정

[Diagram]

Dimension
