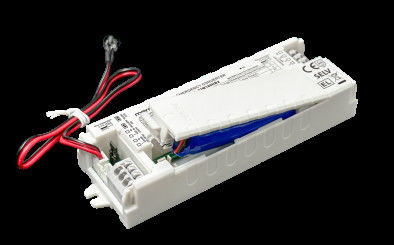

1W 3hours LED 비상 배터리 백업 자동 테스트 및 자율 테스트 옵션 5 년 보증
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 평가된 입력 전압 | 220-240Vac 50Hz /60Hz | 비상 전원 | 1W(사용자 정의 가능) |
|---|---|---|---|
| 긴급 시간 | 180min (자격화 할 수 있습니다) | 보증 | 5년(배터리는 포함되지 않음) |
| 부하 출력 전압 | 10-60Vdc | 작동 온도 | 0C~50C |
| IP 등급 | IP20 | 배터리 종류 | LifePO4 3.2V 1800mAh |
| 강조하다 | 3시간 LED 비상 배터리 백업,1W LED 비상 배터리 백업 |
||
제품 설명
자동 테스트 및 자체 테스트 옵션 1W 3시간 LED 비상 배터리 백업 5년 보증
1설명
1) 일정한 전력 출력 넓은 출력 전압 범위의 LED 비상 전력 공급.
2) 입력 릴레 스위칭
3) 높은 안전성, 높은 성능, 긴 수명 LifePO4 배터리
4) 배터리 관리
5) 수동 테스트 및 자동 테스트 선택
2.매개 변수
| 충전 부분 | KE022- | 01AM180HB1 | |
| 정형 입력 전압 | 220-240Vac 50Hz /60Hz | ||
| 가등식 입력 전류 | 00.06A 최대 @230Vac | ||
| 입력 류 | 30A (twidth=100uS 50% Ipeak)@230Vac (full load에서 냉동 시작) | ||
| 전력 요인 | ≥0.5@230Vac | ||
| 입력 전력 | 3W | ||
| 배터리 충전 전류 (MAX) | 240mA | ||
| 배터리 충전 시간 | 최대 24시간 | ||
| 비상 부분 | 작동 모드 | 비상 모드 | |
| 부하 유형 | LED | ||
| 비상 전력 | 1W | ||
| 비상 시간 | 3시간 | ||
| 부하 출력 전류 | 100-15mA | ||
| 부하 출력 전압 | 10-60VDC | ||
| 배터리 | 라이프PO4 (배터리 용량은 25°C에서 비상 시기를 충족) | 3.2V 1800mAh | |
| 배터리 보증 | 5년 보증. | ||
| 예외 운전자 요구 사항 | 전류 | 8A | |
| 입력 전류 | 3A 최고 | ||
| 출력 전류 | 2A | ||
| LED 표시 | 충전 | 녹색 신호등 | |
| 잘못 | 녹색 신호가 꺼져 | ||
| 비상 기능 테스트 | 수동 테스트 | 핑 단축 | |
| 자동 테스트 | 핀 열기 | ||
| 자동 테스트 | 오류 / 테스트 / 상태 | 이유 | 충전 표시기 상태 |
| 배터리 완전히 충전되어 작동합니다. | 표준 매일 사용 | ||
| 고녹색 | |||
| 배터리 충전 | 초기 충전/배터리 충전 | ||
| 초록색으로 깜빡이는 1초 1초 | |||
| 자동 테스트 3시간 (12개월마다) | 주기적인 자기검사 | ||
| 초록색 깜빡이는 3초 1초 | |||
| 자동 테스트 5분 (30일마다) | 주기적인 자기검사 | ||
| 초록색 깜박이는 3초 3초 | |||
| 기간 테스트 오류 | 3시간의 연례 시험에 실패했습니다. | ||
| 반짝이는 빨간색 0.5초 0.5초 | |||
| LED 결함 | 플러그인되지 않거나 손상된/부실된 | ||
| 반짝이는 빨간색 2초 2초 전 | |||
| 배터리 연결이 끊어졌거나 고장 났어요 | 플러그인되지 않거나 손상된/부실된 | ||
| 고갈색 | |||
| 비상 보호 | 배터리 과충전/깊은 방전 보호 | 네 | |
| 출력 과전압 보호 | 네 | ||
| 출력 과부하 보호 | 네 | ||
| 출력 단회전 보호 | 네 | ||
|
운영 환경 |
작동 온도/ 습도 | 0°C...+50°C습도:20%-75% (집화 없이) | |
| 저장 온도/ 습도 | -5°C-35°C | ||
| 케이스 맥스. 템프 (Tc) | 75°C | ||
|
안전 & EMC |
전압을 견딜 수 있습니다 | 3000Vac 5mA 60s (입출력 NL N) 출력 SEC + SEC) | |
| 안전 표준 | EN61347-1, 60598-2-22, 61347-2-7, 62034 | ||
| EMC 표준 | EN55015, EN61000-3-2, EN61000-3-3 | ||
| 배터리 표준 | UN38.3 | ||
| 환경 보호 요구 사항 | RoHS를 준수합니다 | ||
| 인증 | CE | ||
| 다른 것 | 입력/출력 (terminal/wiring) 사양 | 프레스 터미널유선 지름:00.5-0.75mm2 | |
| IP 등급 | IP20 | ||
| 보호의 종류 | 2급 | ||
| 설비 유형 | 내장 설치 | ||
| 설치 차원 | 134*42*22mm | ||
| 포장 요구 사항 | 흰색 상자 + 사용 설명서 + 랩보드 + 외면 카튼 (K=A) | ||
| 무게:비상 전원 공급 장치 | 150g | ||
| 수명 | 5 년 @Ta (배터리 포함되지 않습니다) | ||
|
참고: 모든 매개 변수는 입력 전압 230Vac, 환경 온도 25°C에서 달리 정하지 않은 경우 시험한다. |
|||
3차원 (단위:mm)
4전선 다이어그램
또는
5.수동 테스트와 자동 테스트 스위치
6.와이어 준비
- 고체 또는 스트랜드 와이어 유형:0.5 -0.75mm2
- 액세스하거나 터미널에서 케이블을 제거하기 위해, 버튼을 아래로 밀어 나사기를 사용
7.수동 테스트 및 운영 지침
1) 설치 전에 핀을 짧게 설정: 수동 테스트.
2). 와이어 도표에 따라 와이어를 연결.
3). L, N 전원을 켜고, S1을 켜고, 그 다음 로드 램프를 켜고, 비상 운전자 표시등은 녹색으로 변하고, 비상 전원 공급은 정상적으로 충전됩니다.그리고 로드 램프가 꺼집니다..
4) 비상 시뮬레이션: 켜고, 부하 램프가 켜고, 켜기를 누르면 (TEST SWITCH), 비상 모드로 전환하면 비상 운전자의 표시등이 꺼집니다.스위치를 풀어요. 테스트 스위치., 그 다음 램프 LED 드라이버에 의해 작동, 표시등이 켜집니다.
8.자동 테스트& 운영 지침
1) 설치 전에, 핀을 열어 설정: 자동 테스트.
2). 와이어 도표에 따라 와이어를 연결.
3). L, N 전원, 시계를 시작, 주기적인 자기 테스트. 배터리를 교체하기 위해, 전원 공급을 끄고, 재시간.
9.배터리 사용 통지
1) 배터리는 정상적인 사용 조건에서 반년에 한 번 충전 및 배열되어야합니다.
2). 회로 보드의 자기 소비로 인해 배터리의 과부하를 방지하기 위해 배터리가 사용되지 않을 때 회로에 연결하지 마십시오.
3) 설치 및 사용 시 배터리를 열원으로부터 멀리 보관하고 특정 작업 온도 범위 내에서만 사용할 수 있습니다.
4) 배터리는 시원하고 건조한 환경에서 보관해야합니다.
5) 장기간 저장 후 배터리는 필요에 따라 12 개월마다 순환됩니다.
6).AC 전원이 꺼져 있고, 시계는 7 일 동안 지속됩니다, 전원을 켜고 재시간. 배터리를 교체하려면 전원 공급을 끄고, 재시간.
