x제품 상세 정보
| 평가된 입력 전압 | 220-240Vac 50Hz /60Hz | 비상 전원 | 2.5W(사용자 정의 가능) |
|---|---|---|---|
| 긴급 시간 | 180min (자격화 할 수 있습니다) | 보증 | 5년(배터리 포함) |
| 부하 출력 전압 | 50-180Vdc | 작동 온도 | 0C~50C |
| IP 등급 | IP20 | 배터리 종류 | 라이프PO4 6.4V 1800mAh |
| 강조하다 | LED 비상 장비 및 운전기,3W LED 비상 운전기,5년 보증 LED 비상 운전기 |
||
제품 설명

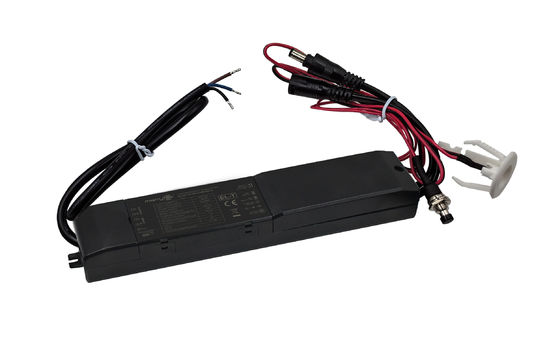

3W LED 응급 키트 및 드라이버 5 년 보증 및 3 시간 응급 시간
1설명
1) 일정한 전력 출력 넓은 출력 전압 범위의 LED 비상 전력 공급.
2) 입력 릴레 스위칭
3) 높은 안전성, 높은 성능, 긴 수명 LifePO4 배터리
4) 배터리 관리
5) 수동 테스트 및 자동 테스트 선택
2.매개 변수
| 충전 부분 | KE026 | 03AM180HB1 | |
| 정형 입력 전압 | 220-240Vac 50Hz/60Hz | ||
| 가등식 입력 전류 | 00.06A 최대 @230Vac | ||
| 입력 류 | 10A ((폭=100us 50% Ipeak))@230Vac (완전 부하에서 냉동 시작) | ||
| 전력 요인 | ≥0.5@230Vac | ||
| 입력 전력 | <4W@230Vac | ||
| 배터리 충전 전류 | 최대 200mA | ||
| 배터리 충전 시간 | 최대 24시간 | ||
| 비상 부분 | 작동 모드 | 비상 모드 | |
| 부하 유형 | LED | ||
| 비상 전력 | 2.5W | ||
| 비상 시간 | 3시간 | ||
| 부하 출력 전류 | 50-13mA | ||
| 부하 출력 전압 | 50~180Vdc | ||
| 배터리 | 라이프PO4(배터리 용량은 25°C에서 비상시간을 충족) | 6.4V 1800mAh | |
| 배터리 보증 | 보증 5년 @5~60°C | ||
| 예외 운전자 요구 사항 | 전류 | 8A | |
| 입력 전류 | 3A 맥스 | ||
| 출력 전류 | 2A 맥스 | ||
| LED 표시 (수동 테스트) |
충전 | 녹색 신호등 | |
| 잘못 | 녹색 신호가 꺼져 | ||
| 비상 기능 테스트 | 수동 테스트 | 핑 단축 | |
| 자동 테스트 | 핀 열기 | ||
| 자동 테스트 | 오류 / 테스트 / 상태 | 이유 | 충전 표시기 상태 |
| 배터리 완전히 충전되어 작동합니다. | 표준 매일 사용 |
|
|
| 고녹색 | |||
| 배터리 충전 | 초기 충전/배터리 충전 | ||
| 초록색으로 깜빡이는 1초 1초 | |||
| 자동 테스트 3시간 (12개월마다) | 주기적인 자기검사 | ||
| 초록색 깜빡이는 3초 1초 | |||
| 자동 테스트 5분 (30일마다) | 주기적인 자기검사 | ||
| 초록색 깜박이는 3초 3초 | |||
| 기간 테스트 오류 | 자동 테스트 실패 | ||
| 반짝이는 빨간색 0.5초 0.5초 | |||
| LED 결함 | 플러그인되지 않거나 손상된/부실된 | ||
| 반짝이는 빨간색 2초 2초 전 | |||
| 배터리 연결이 끊어졌거나 고장 났어요 | 플러그인되지 않거나 손상된/부실된 | ||
| 고갈색 | |||
| 비정상적인 보호 | 과도한 충전/깊은 방출 보호 | 네 | |
| 출력 과전압 보호 | 네 | ||
| 출력 과부하 보호 | 네 | ||
| 출력 단회전 보호 | 네 | ||
|
운영 환경 |
작동 온도/ 습도 | 0°C...+50°C습도:20%-75% (집화 없이) | |
| 저장 온도/ 습도 | -5°C-35°C | ||
| 케이스 맥스. 템프 (Tc) | 75°C | ||
|
안전 & EMC
|
전압을 견딜 수 있습니다 | 3000Vac 5mA 60s (입출력 NL N) 출력 SEC + SEC) | |
| 안전 표준 | EN61347-1, 60598-2-22, 61347-2-7, 62034 | ||
| EMC 표준 | EN55015, EN61000-3-2, EN61000-3-3 | ||
| 배터리 표준 | UN38.3 | ||
| 환경 보호 요구 사항 | RoHS를 준수합니다 | ||
| 인증 | CE | ||
| 다른 것 | 입력/출력 (terminal/wiring) 사양 | 프레스 터미널유선 지름:00.75-1.5mm2 | |
| IP 등급 | IP20 | ||
| 보호의 종류 | 2급 | ||
| 설비 유형 | 내장 설치 | ||
| 설치 차원 | 211*42.5*25mm | ||
| 포장 요구 사항 | 흰색 상자 + 사용 설명서 + 랩보드 + 외면 카튼 (K=A) | ||
| 무게 | 230g | ||
| 수명 | 5년 @Ta | ||
|
참고: 모든 매개 변수는 입력 전압 230Vac,환경 온도 25°C에서 테스트됩니다. |
|||
3차원 (단위:mm)
4전선 다이어그램
또는
5.수동 및 자동 테스트 세트 교환
6.수동 테스트 및 운영 지침
1) 설치 전에 핀을 짧게 설정: 수동 테스트.
2). 와이어 도표에 따라 와이어를 연결.
3). L, N 전원을 켜고, S1을 켜고, 그 다음 로드 램프를 켜고, 비상 운전자 표시등이 녹색으로 변하고, 비상 전원 공급원이 정상 충전됩니다.그리고 로드 램프가 꺼집니다..
4) 비상 시뮬레이션: 켜고, 화력 램프가 켜지고, 켜기를 누르면 (TEST SWITCH) 비상 모드로 전환하면 비상 운전자의 표시등이 꺼집니다.스위치를 풀어요. 테스트 스위치., 그 다음 램프 LED 드라이버에 의해 작동, 표시등이 켜집니다.
7.자동 테스트& 운영 지침
1) 설치 전에, 핀을 열어 설정: 자동 테스트.
2). 와이어 도표에 따라 와이어를 연결.
3). L, N 전원, 시계를 시작, 주기적인 자기 테스트. 배터리를 교체하기 위해, 전원 공급을 끄고, 재시간.
8.배터리 사용 통지
1) 배터리는 정상적인 사용 조건에서 반년에 한 번 충전 및 배열되어야합니다.
2). 회로 보드의 자기 소비로 인해 배터리의 과부하를 방지하기 위해 배터리가 사용되지 않을 때 회로에 연결하지 마십시오.
3) 배터리를 설치하고 사용할 때 열원으로부터 보관하고 특정 작업 온도 범위 내에서만 사용할 수 있습니다.
4) 배터리는 시원하고 건조한 환경에서 보관해야합니다.
5) 장기간 저장 후 배터리는 필요에 따라 12 개월마다 순환됩니다.
6) AC 전원이 꺼져 있고 시계는 7 일 동안 지속됩니다. 전원을 켜고 재시간. 배터리를 교체하려면 전원을 끄고 재시간합니다.
