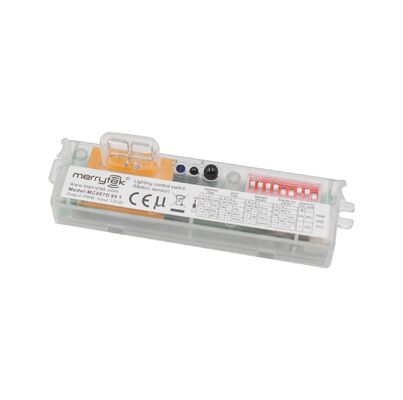

투명한 셸 PWM 디밍 가능한 3단계 빛 센서 주차장, 특허 안테나 디자인
제품 상세 정보
| 작동 전압 범위 | 12 ± 1VDC | 출력 신호 | PWM / 0-10V 디밍 신호 |
|---|---|---|---|
| 장착 높이 | 3m (최대 6m) | 작업 환경 온도 | -25~60C |
| 작동 전류 | 20±3mA | 설치 | 내장 |
| 패키지 | 물막이 판자 + 판지(K=A) | 생활 시간 | 5 년 보증@ta |
| 강조하다 | PWM 조절 가능한 3단 단속등,모션 센서 주차장 조명,특허 안테나 센서 조명 |
||
제품 설명
투명 셸 PWM 디밍 가능한 주차장용 3단 단층 빛 센서
제품 특성
- 0-10V 디밍 신호 또는 PWM 디밍 신호 출력으로 12V DC 입력
- 선택적 3단계 및 2단계 디밍, 조절 가능한 감지 영역
- 애댑티브 알고리즘으로 특허 받은 반성 이중극 안테나 설계
- 금속 환경의 측면 엽 방사선에 의해 발생하는 잘못된 트리거를 제거
- 주차장 및 유사한 용도로 이상적입니다.
- 원격 제어 및 DIP 스위치 구성
기술 사양
| 입력 사양 | |
|---|---|
| 가등전압 | 12±1Vdc |
| 작동 전류 | 20±3mA |
| 리플 전압 | <100mVp-p |
| 출력 사양 | |
| 출력 신호 | PWM 덤핑 신호 0-10VDC 덤핑 신호 |
| 낮빛 센서 | |
| 일광 우선 순위 ON | 5Lux/15Lux/30Lux/50Lux 100Lux 150Lux |
| 일광 우선 순위 | 150럭스 200럭스 300럭스 |
| 센서 매개 변수 | |
| 전력 전달 | 최대 1mW |
| 탐지 영역 (방사선) | 천장 장착 3m: r≥4m@0.3m/s, r≥2.5m@1m/s 벽 장착: r≥5m@0.3m/s, r≥3m@1m/s |
| 장착 높이 | 3m (최다 6m) |
| 환경 사양 | |
| 작업 온도 | -25~60°C |
| 저장 온도 | -40~80°C |
| 습도 | ≤85% 가 condense 되지 않음 |
| 인증 및 표준 | |
| 인증 | CE |
| 환경 요구 사항 | RoHS 2.0, 도달 |
| IP 등급 | IP20 |
| 다른 사양 | |
| 배선 | 3핀 2.0mm 터미널 |
| 설치 | 내장 |
| 패키지 | 랩보드 + 카튼 (K=A) |
| 일생 | 5년 보증 |
모델 변형
| 모델 번호 | MC087D 99 1 |
|---|---|
| 설정 모드 | 윗부분 윗부분 윗부분 윗부분 윗부분 |
| 장착 구조 | 클래프 구조 클래프 구조 스크롤 설치 구조 |
| 출력 신호 | PWM 어둡게 만드는 신호 PWM 어둡게 만드는 신호 |
| 제품 이미지 |  |
기능 모드
| 기능 | 구성 |
|---|---|
| ON/OFF 기능 | 대기 기간은 0s로 설정 |
| 2단계 디밍 기능 | 대기 기간 "+∞"로 설정, 낮 빛 센서 "Disable"로 설정 |
| 3단계 디밍 기능 | 대기 기간은 "1분/10분"로 설정되어 있습니다. 낮빛 센서는 "실용"으로 설정되어 있지 않습니다. |
| 일광 우선 순위 | 대기 기간 "+∞"로 설정, 낮 빛 센서 "10Lux/30Lux/50Lux"로 설정 |
제품 정보
크기
함수 및 배선 도표
설치 가이드
설치 참고:마이크로파 안테나와 금속판과 램프 하우징 사이의 거리는 3.2mm를 초과해야 하며, 금속판 계단도 2mm를 초과해서는 안 됩니다.그렇지 않으면 마이크로파 안테나의 작동에 영향을 줄 것입니다.
DIP 스위치 구성
| 기능 | 탐지 영역 | 대기 시간 | 낮빛 센서 | 대기 기간 | 대기 상태의 덤 레벨 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | ON | ON | 100% | ON | ON | 5s | ON | ON | 15Lux | ON | ON | 0s | ON | 20% |
| Ⅱ | ON | - | 75% | ON | - | 30대 | ON | - | 50Lux | ON | - | 1분 | - | 30% |
| Ⅲ | - | ON | 50% | - | ON | 3분 | - | ON | 150Lux | - | ON | 10분 | ||
| Ⅳ | - | - | 25% | - | - | 10분 | - | - | 비활성화 | - | - | +∞ | ||
참고:스탠드바이 기간 다이얼 코드가 +∞로 설정되면 반 밝은 종료와 함께 일광 우선 순위 모드에 들어갈 것입니다.
방사능 패턴
초기화 및 기본 설정
초기화 프로세스
빛은 전원을 켜면 100% 밝기로 켜지고 10초 후에 꺼집니다. 초기화 시 외부 움직임 감지 신호는 감지되지 않습니다.
기본 설정
- 감수성: 100%
- 대기시간: 5초
- 낮빛 센서: 비활성화
- 대기 기간: 0초
- 대기 상태의 희미화 수준: 20%
적용 지침
중요한 설치 참고:
- 설치 는 자격 을 갖춘 전기 기술자 들 만 해야 한다
- 설치, 배선, 또는 DIP 스위치 설정을 변경하기 전에 항상 전원을 끄
- 탐지 영역은 물체의 속도, 크기, 장착 높이, 각도, 환경 및 반사 물질에 따라 다릅니다.
- 벽에 장착하면 천장 장착에 비해 감지 영역이 크게 증가합니다.
- 센서 매개 변수는 다른 설치 환경에 맞춰 조정될 수 있습니다.
- 단지 실내용으로 - 실외 사용은 방수 성능에 영향을 미칩니다.
- 최대 설치 높이: 6m (최적: 3m)
- 센서 사이의 최소 거리: 3m
- 움직이는 물체, 팬, DC 모터 또는 공기 출구 근처에 설치하지 마십시오.
- 마이크로 웨이브 는 금속 을 침투 할 수 없다 - 닫힌 금속 방 안 에 설치 하지 말라
- 안정적인 출력 전압과 낮은 파동 계수 (<100mV) 의 DC 조절 전원 공급을 사용
- 부하 전류는 25mA 이상
