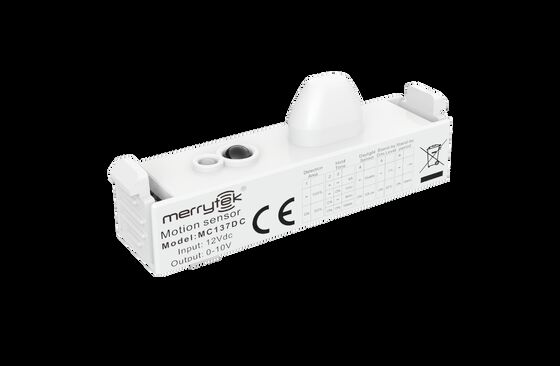

3단계 램프 디메이블 센서, 긴 스트립 셸, 미니어처 안테나 디자인, 그림자 없이
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정격전압 | 12±1VDC | 잔물결 전압 | < 100mVp-p |
|---|---|---|---|
| 작동 빈도 | 5.8GHz ±75MHz, ISM 대역 | 설치 높이 | 3m (최대 5m) |
| 작동 온도 | 내장: -25~60℃ | 일생 | 5 년 보증@ta |
| 강조하다 | 디밍 할 수 있는 모션 센서 트리프레프 라이트,장 줄무늬 껍질 3단 반등등,소형 안테나 센서 조명 |
||
제품 설명
미니어처 안테나 디자인과 함께 세 개의 불투명 조명 디밍 센서
제품 특성
- 특허 출원된 미니 커플링 이중극 안테나
- 소형 안테나 디자인으로 긴 스트립 껍질, 그림자 문제를 제거
- 극저 RF 출력, 인간의 건강에 안전
- 원격 제어 장치 및 감지 매개 변수를 조정하는 DIP 스위치
- 금속 환경에 높은 적응력을 가진 낮은 측면 엽
- 온도, 습도, 소음, 공기 흐름, 먼지 및 빛 조건에 영향을 받지 않습니다.
기술 매개 변수
| 입력 사양 | |
|---|---|
| 가등전압 | 12 ± 1VDC |
| 작동 전류 | MC137D C: 20±2mA |
| 리플 전압 | < 100mVp-p |
| 출력 사양 | |
| 출력 신호 | MC137D C: 0-10VDC 저조 신호 |
| 낮빛 센서 | |
| 낮빛 센서 | 일광 우선 순위 |
| 감지 매개 변수 | |
| 작업 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 전력을 전송 | 최대 1mW |
| 탐지 범위 (방사선) | 천장 설치 3m 높이: r≥4m@0.3m/s, r≥2.5m@1m/s 2m 높이의 수평 설치: r≥8m@0.3m/s, r≥4m@1m/s |
| 설치 높이 | 3m (최다 5m) |
| 환경 사양 | |
| 작업 온도 | 내장: -25~60°C |
| 저장 온도 | -40°C~80°C, 습도 ≤85% (집화되지 않습니다) |
| 인증 표준 | |
| 인증 | CE, RED (중계 중) |
| 환경 요구 사항 | RoHS 2를 준수합니다.0범위에 대한 요구사항 |
| IP 등급 | IP20 |
| 다른 사양 | |
| 배선 | 3핀 2.0mm 터미널 |
| 설치 요구 사항 | 내장 설치 |
| 포장 요구 사항 | 거품 봉지 + 파티션 + 외부 상자 (K=A) |
| 순중량 | 10±2g |
| 일생 | 5년 보증 |
모델 선택
| MC137D C | MC137D D |
|---|---|
| 0-10VDC 디밍 신호 | PWM 디밍 신호 |
| 일광 우선 순위 | |
함수 설명
| 기능 | MC137D C, MC137D D |
|---|---|
| 켜고 끄는 기능 | 제1호 |
| 2단계 디밍 기능 | 제1호 |
| 3단계 디밍 기능 | 대기시간은 "5분/10분/30분"으로 설정합니다. |
| 낮 에 수확 | 제1호 |
| 일광 우선 순위 | 대기 기간은 "+∞"로 설정 |
기술 다이어그램
천장 조명에서 사용하는 것이 좋습니다.
크기
와이어링 다이어그램 & 기능 다이어그램
설치 다이어그램
설치 통지:설치할 때 마이크로파 안테나와 조명판 사이의 거리에 주의를 기울여 주시기 바랍니다.
DIP 스위치 설정
| 기능 | 탐지 영역 | 대기 시간 | 낮빛 센서 | 대기 상태의 덤 레벨 | 대기 기간 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 다이얼 코드 | 1 | 2 | 3 | 4 | 5 | 6 | |||||||
| Ⅰ | - | 100% | - | - | 5s | - | 비활성화 | 5Lux/15Lux/30Lux/50Lux | 100~150Lux | - | 0% | - | +∞ |
| Ⅱ | ON | 50% | - | ON | 1분 | ON | 30Lux | 100Lux | 200Lux | ON | 20% | ON | 15분 |
| Ⅲ | ON | - | 3분 | 150Lux | 300Lux | ||||||||
| Ⅳ | ON | ON | 10분 |
원격 제어 지침
초기화:센서는 처음으로 100% 밝기로 빛을 켜고 10 초 후에 꺼집니다. 초기화 기간 동안 센서는 움직임을 감지 할 수 없습니다.
기본 설정:감수성: 100%. 대기시간: 5초. 낮빛 센서: 비활성화. 대기시간: 15분. 대기시간: 0%
적용 지침
- 센서는 전문 전기사가 설치해야 합니다. 설치, 배선, 다이얼 스위치 설정 변경 등 전에 전력을 차단하십시오.
- 감지 거리는 움직이는 물체의 이동 속도, 움직이는 물체의 크기, 설치 높이, 설치 각도,설치 환경이 열려 있는지 여부, 반사기의 재료.
- 마이크로파 센서가 벽에 설치되면, 감지 거리는 천장에 설치된 것과 비교하면 크게 증가합니다.사용에 민감도를 줄이거나 사용 설정을 확인하기 위해 우리 회사에 연락하십시오..
- 다른 설치 환경에서 센서 매개 변수를 재구성해야 할 수 있습니다.
- 이 센서는 실내 사용, 야외 바람과 비, 그리고 주변 움직이는 물체는 잘못된 트리거를 일으킬 것입니다.
- 센서 제품의 설치 높이는 6m를 초과할 수 없으며 최적의 높이는 3m이며, 두 센서 사이의 거리는 3m를 초과해야 한다.
- 센서가 금속 램프, 금속 반사 표면, 또는 좁은 닫힌 환경에서 설치되면 마이크로파는 여러 번 반사되어 잘못된 트리거를 유발합니다.
- 센서 주변에 팬, DC 모터, 하수관, 공기 출구 등과 같은 움직이는 신호가 없는지 확인하십시오.
- 마이크로파는 금속을 침투 할 수 없으며 닫힌 또는 반 닫힌 금속 램프에 설치되는 것을 피하고 제품을 차단하는 금속이나 유리가 없어야합니다.
- 안정적인 출력 전압과 낮은 파동 계수와 동전 조절 전원 공급원이 사용되어야 합니다. 전원 공급원의 파동은 100mV 미만이고, 부하 전류는 25mA 이상이어야 합니다.
- 제품 사양 및 매개 변수는 사전 통지 없이 최적화 될 수 있습니다.
