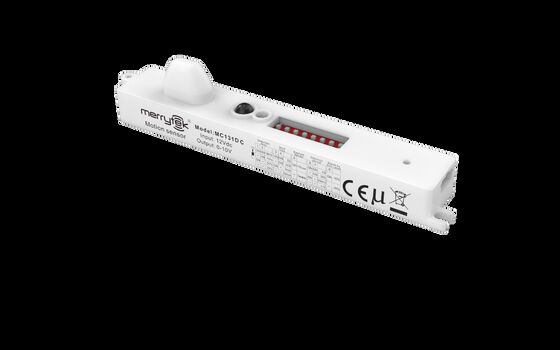

3단계 빛 초 얇은 Dimmable 모션 센서 복도 기능, 주차장 사용
제품 상세 정보
| 정격전압 | 12±1VDC | 잔물결 전압 | < 100mVp-p |
|---|---|---|---|
| 작동 빈도 | 5.8GHz ±75MHz, ISM 대역 | 설치 높이 | 3m (최대 5m) |
| 작동 온도 | 내장: -25~60℃ | 일생 | 5 년 보증@ta |
| 강조하다 | 디밍 할 수 있는 모션 센서 트리프레프 라이트,슈퍼 얇은 모션 센서 복도 기능,주차장 디메이블 모션 센서 |
||
제품 설명
3단계 빛 초 얇은 Dimmable 모션 센서 복도 기능, 주차장 사용
제품 특성
- 특허 출원된 미니 커플링 이중극 안테나
- 긴 스트립 껍질, 미니어처 안테나 디자인, 그림자 없이
- 초저 RF 출력, 인체 건강에 해롭지 않습니다.
- 원격 제어 및 DIP 스위치를 지원 매개 변수를 조정
- 낮은 측면 파동, 금속 환경에 높은 적응력
- 온도, 습도, 소음, 공기 흐름, 먼지, 빛 및 기타 환경의 영향을 받지 않습니다.
기술 매개 변수
입력
| 정량 전압 | 12 ± 1VDC |
| 작동 전류 | MC131D C: 20±2mA MC131D D: 16±2mA |
| 리플 전압 | < 100mVp-p |
출력
| 출력 신호 | MC131D C: 0-10VDC 저조 신호 MC131D D: PWM 디밍 신호 |
낮빛 센서
| 낮빛 센서 | 일광 우선 순위 |
감지 매개 변수
| 작업 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 전송 전력 | 최대 1mW |
| 탐지 범위 (방사선) | 천장 설치 3m 높이: r≥4m@0.3m/s, r≥2.5m@1m/s 2m 높이의 수평 설치: r≥8m@0.3m/s, r≥4m@1m/s 시험 조건: 제품 100% 감수성 설정, 60m2 방에서 명백한 폐쇄가 없습니다. |
| 설치 높이 | 3m (최다 5m) |
환경
| 작동 온도 | 내장: -25~60°C |
| 저장 온도 | -40°C~80°C, 습도 ≤85% (집화되지 않습니다) |
인증 표준
| 인증 | CE, RED (중계 중) |
| 환경 요구 사항 | RoHS 2를 준수합니다.0범위에 대한 요구사항 |
| IP 등급 | IP20 |
다른 사양
| 배선 | 3핀 2.0mm 터미널 |
| 설치 요구 사항 | 내장 설치 |
| 포장 요구 사항 | 거품 봉지 + 파티션 + 외부 상자 (K=A) |
| 순중량 | 13.5±2g |
| 일생 | 5년 보증 |
모델 선택
| MC131D C | MC131D D |
|---|---|
| 0-10VDC 디밍 신호 | PWM 디밍 신호 |
| 일광 우선 순위 | |
함수 설명
| 기능 | MC131D C, MC131D D |
|---|---|
| ON/OFF 기능 | 제1호 |
| 2단계 디밍 기능 | 제1호 |
| 3단계 디밍 기능 | 대기시간은 "5분/10분/30분"으로 설정합니다. |
| 낮에 수확 | 제1호 |
| 일광 우선 순위 | 대기 기간은 "+∞"로 설정 |
제품 다이어그램
크기
배선 및 기능
설치 방법
장착 구성
응용 프로그램 설정
경고:설치할 때 마이크로파 안테나와 조명판 사이의 거리에 주의를 기울여 주시기 바랍니다.
기본 설정
- 감수성: 100%
- 대기시간: 5초
- 낮빛 센서: 비활성화
- 대기 시간: 15분
- 대기 상태의 희미화 수준: 0%
초기화 프로세스
센서는 처음으로 100% 밝기로 빛을 켜고 10 초 후에 꺼집니다. 초기화 기간 동안 외부 움직임 감지 신호가 감지되지 않습니다.
적용 지침
- 센서는 전문 전기사가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 등 전에 전력을 차단하십시오.
- 감지 거리는 움직이는 물체의 속도, 크기, 설치 높이, 각도, 환경 개방성 및 반사 물질에 의해 영향을 받는다.스펙트럼 값은 열린 실내 환경에서 165cm/65kg 테스트에 전형적입니다..
- 벽 설치 천장 설치에 비해 감지 거리를 크게 증가합니다. 설정을 위해 벽 설치 또는 연락 제조업체의 감수성을 줄입니다.
- 센서 매개 변수는 다른 설치 환경에서 재구성이 필요할 수 있습니다 - 지침을 참조하거나 제조업체에 문의하십시오.
- 실내 사용용 - 외부 조건과 주변 움직이는 물체는 잘못된 트리거를 일으킬 수 있습니다.
- 최대 설치 높이: 6m (최적: 3m). 센서 사이의 최소 거리는 3m.
- 금속 환경은 마이크로 웨브 반사로 인해 잘못된 트리거를 일으킬 수 있습니다. 감수성 감소 또는 기술 지원에 대한 접촉.
- 잘못된 트리거를 방지하기 위해 팬, DC 모터, 하수 파이프, 공기 출구와 같은 움직이는 신호 근처에 설치하는 것을 피하십시오.
- 마이크로파는 금속을 침투 할 수 없습니다 - 닫힌 / 반 닫힌 금속 램프 및 금속 / 유리 장애물을 피하십시오.
- 성능은 다른 PWM/0-10V 드라이버에 따라 다를 수 있습니다.
- 안정적인 출력 전압, 낮은 파동 계수 (<100mV) 및 부하 전류 > 25mA의 DC 조절 전원 공급을 사용한다.
- 제품 사양 및 매개 변수 사전 통지 없이 최적화될 수 있습니다.
