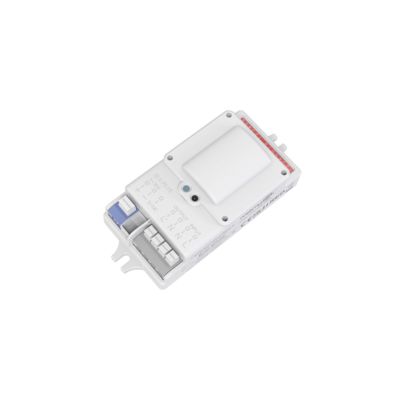

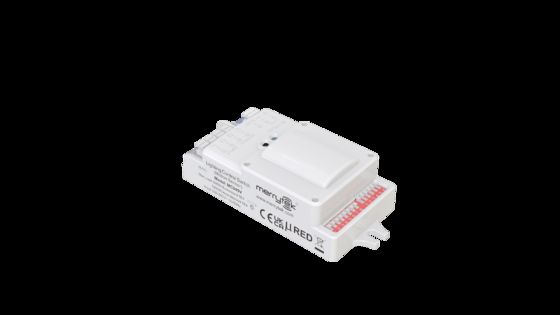

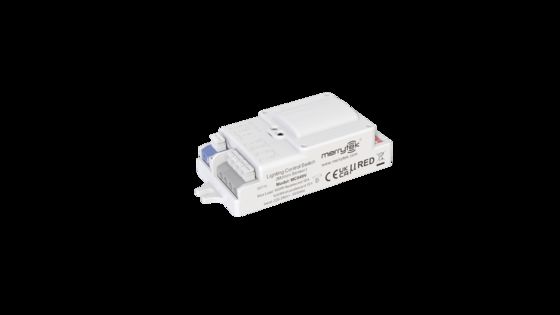

1-10V 디밍 가능한 마이크로 웨브 모션 센서
제품 상세 정보
| 정격전압 | 120-277V AC | 대기 전력 | 0.5W 이하(230Vac) |
|---|---|---|---|
| 작업 모드 | ON/OFF 1-10V 디밍 | 설치 요구 사항 | 내장 |
| 로드 용량 | 120Vac 400W(유도성 또는 저항성) 220Vac-240Vac 800W(유도성 또는 저항성) 277Vac 1000W(유도성 또는 저항성) | 자격증 | CE, 레드, TUV |
| 생명 시간 | 5년 보증 @Ta 230V 완전 부하 | ||
| 강조하다 | 1~10V 디머블 모션 센서,3단계 빛용 마이크로파 모션 센서,최대 6m 높이의 움직임 센서 |
||
제품 설명
1-10V 디밍 가능한 마이크로 웨브 모션 센서
특징
- 1-10V LED 디밍 드라이브와 함께 표준 제품, 1-10V 디밍 가능한 LED 드라이버와 함께 2 단계 또는 3 단계 디밍 기능을 달성, 동기 끝
- 탐지 영역, 대기 시간, 낮 빛 센서, 대기 기간 및 DIP 스위치로 조절 가능한 희미성 수준
- 입력 및 출력 끝을 위한 압축 단말기로 사용자에 편리한 연결
기술 매개 변수
| 입력 | |
|---|---|
| 작동 전압 | 108-305V AC 50Hz/60Hz |
| 정량 전압 | 120~277V AC |
| 대기 전력 | ≤0.5W ((230Vac) |
| 출력 | |
| 작동 모드 | ON/OFF 1-10V 디밍 |
| 부하의 종류 | 흰색 직물 조명/전력 공급 장치 /1-10V LED 조명 |
| 부하량 | 120Vac 400W ((인도 또는 저항) 220Vac-240Vac 800W (인덕티브 또는 저항성) 277Vac 1000W ((인도 또는 저항) |
| 최대 전압력 | 30A (50% Ipeak, twidth =500uS, 230Vac 풀 로드, 콜드 스타트) 60A (50% Ipeak, twidth =200uS, 230Vac, 풀 로드, 콜드 스타트) |
| 캄캄한 인터페이스 | 1~10V 디밍: 사용 가능 동기화 제어: 사용 가능 (켜고 끄는 기능을 동기화 할 수 있습니다. 1-10V 디밍을 위해 동기화 할 수 없습니다.) |
센서 매개 변수
| 작동 주파수 | 5.8 GHz ±75 MHz, ISM 대역 |
| 전송 전력 | 최대 1mW |
| 탐지 영역 | 25%/50%/75%/100% (두 개의 DIP 스위치로) |
| 대기 시간 | 5s/30s/90s/3min/20min/30min (세 개의 DIP 스위치로) |
| 대기 상태 저조 수준 | 10% (1.4-1.6V)/20% (1.9-2.1V) /30% (2.9-3.1V) /50% (4.9-5.1V) (두 개의 DIP 스위치로) |
| 대기 기간 | 0S/5S/5min/10min/30min/1h/+∞(3개의 DIP 스위치로) |
| 낮빛 센서 | 2 럭스 / 5 럭스 / 10 럭스 / 25 럭스 / 50 럭스 / 100 럭스 / 4 개의 DIP 스위치에 의해 비활성화) |
| 탐지 범위 (100% 감수 반지름) | 3m 높이의 표면 장착:0.3m/S ≥3.5m,1m/S ≥2.5m 가로 장착 높이 2m:0.3m/S ≥8m,1m/S ≥4m |
| 장착 높이 | 3m (최다 6m) |
| 3dB 빔 각도 | 80°@XZ 평면 96°@YZ 평면 |
운영 환경
| 작동 온도 | -25°C~70°C |
| 저장 온도/ 습도 | -40°C~80°C 습도:≤85% (비 응축) |
인증기준
| 안전 (LVD) 표준 | EN61058-1,EN61058-1-2 |
| 번개 파동 | 1KV ((L/N,EN61000-4-5) |
| EMC 표준 | EN61058-1,EN61000-3-2,EN61000-3-3,EN62479,EN301489-1,EN55015,EN300440 |
| 환경 요구 사항 | RoHS를 준수합니다 |
| 인증서 | CE, RED,TUV |
다른 사양
| 입력/출력 (연결기/전선) 사양 | 압축 단말기 와이어 지름:00.75-1.5mm2 |
| 설치 요구 사항 | 내장 |
| 설치 차원 | 180*50*30mm |
| 패키지 요구 사항 | 거품 가방+ 클랩보드+ 카튼 (K=A) |
| 순중량 | 75g |
| 수명 | 5년 보증 @Ta 230V 풀로드 |
기능 도표
1켜고 끄는 기능 (스탠드바이 기간 "0s")
22단계 디밍 기능 (스탠드바이 기간 "+∞")
33단계 디밍 기능 (스탠드바이 기간 "5초/5분/10분/30분/1시간")
4크기 (mm)
5전선

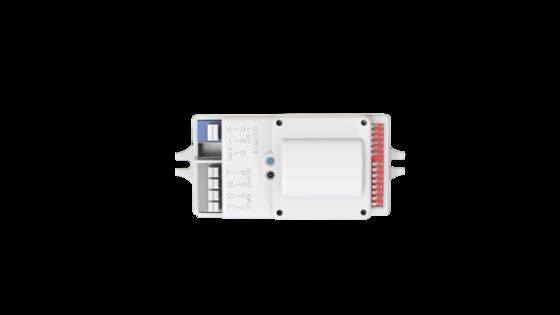

6구조
DIP 스위치 설정
1탐지 구역
| 1 | 2 | 설정 |
|---|---|---|
| ON | ON | 100% |
| ON | - | 75% |
| - | ON | 50% |
| - | - | 10% |
2시간 정지
| 3 | 4 | 5 | 설정 |
|---|---|---|---|
| ON | ON | ON | 5S |
| - | ON | ON | 30대 |
| ON | - | ON | 90S |
| - | - | ON | 3분 |
| ON | ON | - | 20분 |
| - | - | - | +∞ |
3대기 기간
| 6 | 7 | 8 | 설정 |
|---|---|---|---|
| ON | ON | ON | 0S |
| - | ON | ON | 5S |
| ON | - | ON | 5분 |
| - | - | ON | 10분 |
| ON | ON | - | 30분 |
| - | ON | - | 1H |
| - | - | - | +∞ |
4낮빛 센서
| 1 | 2 | 3 | 4 | 설정 |
|---|---|---|---|---|
| - | - | ON | ON | 2Lux |
| - | - | - | ON | 5Lux |
| - | ON | ON | - | 10Lux |
| - | - | ON | - | 25lux |
| - | ON | - | - | 50lux |
| ON | - | - | - | 100lux |
| - | - | - | - | 비활성화 |
비활성화로 설정되면 센서가 움직임을 감지할 때 빛이 충분히 있는지 여부에 관계없이 빛을 켜게 됩니다.
낮 빛의 임계 값은 햇볕이 잘 드는 환경, 그림자 없는 환경, 주변 빛의 분산 반사 조건의 전형적인 값입니다.
51~10V (스탠드바이 DIM 레벨)
| 5 | 6 | 밝기 % |
|---|---|---|
| ON | ON | 50% |
| - | ON | 30% |
| ON | - | 20% |
| - | - | 10% |
초기화
전원을 켜면 센서가 자동으로 100% 밝기로 빛을 켜고 10초 후에 빛을 끄고 초기화 중에 센서는 움직임을 감지할 수 없습니다.
공장 설정
감지 영역: 100%, 대기 시간: 5초, 대기 시간: 0초, 낮 빛 센서: 비활성화
신청신고
- 센서는 전문 전기사가 설치해야합니다. 설치, 배선, DIP 스위치 설정을 변경하기 전에 전력을 끄십시오.
- 마이크로파는 금속을 침투 할 수 없습니다. 닫힌 또는 반 닫힌 금속 램프에 제품을 설치하지 마십시오. 제품 위에 금속 또는 유리 방패가 없도록하십시오.안테나가 금속판을 통과해야 하는 경우, 센서의 위쪽이 금속 판에 가까이 있는지 확인합니다.
- 마이크로 웨브 센서 사이의 설치 거리는 3m 이상으로 권장되며, 라디오 간섭을 피하기 위해 스위치, 라우터 및 기타 무선 장치에서 멀리 있어야합니다.둘 사이의 설치 거리는 2m 이상으로 권장됩니다.; 마이크로 웨브 센서의 안테나 표면은 낮은 / 높은 주파수 신호의 간섭을 피하기 위해 입력 AC와 출력 DC에서 멀리 있어야합니다.
- 마이크로 웨브 센서 근처에서 장기적인 진동 장비 또는 움직이는 물체는 피해야 합니다. 생성 된 진동 신호는 이동 신호를 유발하는 인덕션으로 간주됩니다.애완동물이 시험 부위에 지나면, 센서가 작동할 수 있습니다.
- 이 제품은 실내 설치에 적합합니다. 반외 또는 외부 설치를 위해, 바람과 비가 이동 신호 트리거 인덕션으로 간주 될 수 있습니다.센서가 금속 램프에 설치되면, 금속 반사 표면, 또는 좁은 밀폐 환경, 마이크로 웨이브는 반복적으로 반사되고 잘못된 트리거를 일으킬 것입니다.민감도를 줄이거나 기술 지원을 위해 제조업체에 문의하십시오..
- 이 모델은 천장 설치에 적합합니다. 벽 설치를 사용하면 마이크로파 인덕션 감지 거리가 크게 증가합니다.벽을 통해 마이크로 웨브 침투로 이어질 수 있습니다 또는 램프가 꺼지지 않을 것입니다민감도를 25% 조정하십시오. 25%를 사용할 수 없다면 벽 설치를 피하거나 기술 지원을 위해 제조업체에 문의하십시오.
- 제품 사양 및 매개 변수는 사전 통지 없이 최적화 될 수 있습니다.
- 빛 민감도 문턱은 햇빛이 잘 드는 환경, 그림자 없는 환경 및 주변 빛의 분산 반사입니다. 센서가 감지하는 럭스 수준은 다른 기간과 기후 조건에서 다를 수 있습니다.
- 제품 감지 범위는 물체의 이동 속도, 물체의 크기, 제품의 설치 높이, 설치 각도, 설치 환경과 관련이 있습니다.반사 물질 및 다른 요소.
- 사양에 명시된 탐지 거리는 165cm/65kg의 실내 개방형 환경에서 검사자에 의해 얻어지는 전형적인 값입니다.
- 센서가 잘못 작동 할 수 있기 때문에 금속, 유리, 혼합된 벽 등과 같은 밀도가 높은 물체 근처에 센서를 놓지 마십시오.
- 다른 설치 환경에서 센서 매개 변수를 재구성해야 할 수 있습니다. 위의 지침을 참조하거나 제조업체에 문의하십시오.
