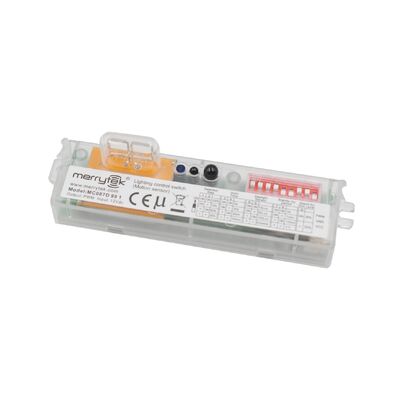

투명한 셸 PWM 디밍 가능한 3단 단층 빛 센서 주차장, 특허 안테나 디자인 MC087D 99 1
제품 상세 정보
| 작동 전압 범위 | 12 ± 1VDC | 출력 신호 | PWM / 0-10V 디밍 신호 |
|---|---|---|---|
| 장착 높이 | 3m (최대 6m) | 작업 환경 온도 | -25~60C |
| 작동 전류 | 20±3mA | 설치 | 내장 |
| 패키지 | 물막이 판자 + 판지(K=A) | 생활 시간 | 5 년 보증@ta |
| 강조하다 | PWM 조절 가능한 3단 단속등,모션 센서 주차장 조명,특허 안테나 센서 조명 |
||
제품 설명
투명 쉘 PWM 디밍 삼중 방지 조명 센서 (주차장용)
제품 특징
- 0-10V 디밍 신호 또는 PWM 디밍 신호 출력이 있는 12V DC 입력
- 조정 가능한 감지 영역이 있는 선택적 3단계 및 2단계 디밍
- 적응형 알고리즘을 갖춘 특허받은 반대 극성 듀얼 안테나 설계
- 금속 환경에서 측면 로브 방사로 인한 오작동 제거
- 주차장 및 유사 응용 분야에 이상적
- 쉬운 설정을 위한 원격 제어 및 DIP 스위치 구성
기술 사양
| 입력 사양 | |
|---|---|
| 정격 전압 | 12±1Vdc |
| 작동 전류 | 20±3mA |
| 리플 전압 | <100mVp-p |
| 출력 사양 | |
| 출력 신호 | PWM 디밍 신호 | 0-10VDC 디밍 신호 |
| 주광 센서 | |
| 주광 우선 ON | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux |
| 주광 우선 OFF | 150Lux | 200Lux | 300Lux |
| 센서 매개변수 | |
| 송신 전력 | 최대 1mW |
| 감지 영역 (반경) | 천장 장착 3m: r≥4m@0.3m/s, r≥2.5m@1m/s 벽 장착: r≥5m@0.3m/s, r≥3m@1m/s |
| 장착 높이 | 3m (최대 6m) |
| 환경 사양 | |
| 작동 온도 | -25~60℃ |
| 보관 온도 | -40~80℃ |
| 습도 | ≤85% 비응축 |
| 인증 및 표준 | |
| 인증됨 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach |
| IP 등급 | IP20 |
| 기타 사양 | |
| 배선 | 3핀 2.0mm 터미널 |
| 설치 | 내장형 |
| 패키지 | 칸막이 + 상자 (K=A) |
| 수명 | 5년 보증 |
모델 변형
| 모델 번호 | MC087D 99 1 |
|---|---|
| 설정 모드 | 상단 딥 | 하단 딥 | 상단 딥 | 하단 딥 |
| 장착 구조 | 클립 구조 | 클립 구조 | 나사 설치 구조 | 나사 설치 구조 |
| 출력 신호 | PWM 디밍 신호 | PWM 디밍 신호 | PWM 디밍 신호 | PWM 디밍 신호 |
| 제품 이미지 |  |
기능 모드
| 기능 | 구성 |
|---|---|
| 켜기/끄기 기능 | 대기 시간 "0초"로 설정 |
| 2단계 디밍 기능 | 대기 시간 "+∞"로 설정, 주광 센서 "비활성화"로 설정 |
| 3단계 디밍 기능 | 대기 시간 "1분/10분"으로 설정, 주광 센서 "비활성화"로 설정되지 않음 |
| 주광 우선 | 대기 시간 "+∞"로 설정, 주광 센서 "10Lux/30Lux/50Lux"로 설정 |
제품 정보
치수
기능 및 배선도
설치 가이드
설치 참고 사항: 마이크로파 안테나와 금속판 및 조명 하우징 사이의 거리는 3.2mm 이상이어야 하며, 금속판 계단은 2mm 이상 높지 않아야 합니다. 그렇지 않으면 마이크로파 안테나 작동에 영향을 미칩니다.
DIP 스위치 구성
| 기능 | 감지 영역 | 유지 시간 | 주광 센서 | 대기 시간 | 대기 디밍 레벨 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | ON | ON | 100% | ON | ON | 5초 | ON | ON | 15Lux | ON | ON | 0초 | ON | 20% |
| Ⅱ | ON | - | 75% | ON | - | 30초 | ON | - | 50Lux | ON | - | 1분 | - | 30% |
| Ⅲ | - | ON | 50% | - | ON | 3분 | - | ON | 150Lux | - | ON | 10분 | ||
| Ⅳ | - | - | 25% | - | - | 10분 | - | - | 비활성화 | - | - | +∞ | ||
참고: 대기 시간 다이얼 코드가 +∞로 설정되면 반감도 차단과 함께 주광 우선 모드로 진입합니다.
방사 패턴
초기화 및 기본 설정
초기화 프로세스
전원이 켜진 후 조명이 100% 밝기로 켜지고 10초 후에 꺼집니다. 초기화 중에는 외부 움직임 감지 신호가 감지되지 않습니다.
기본 설정
- 감도: 100%
- 유지 시간: 5초
- 주광 센서: 비활성화
- 대기 시간: 0초
- 대기 디밍 레벨: 20%
적용 지침
중요 설치 참고 사항:
- 설치는 자격을 갖춘 전기 기술자만 수행해야 합니다.
- 설치, 배선 또는 DIP 스위치 설정 변경 전에 항상 전원을 끄십시오.
- 감지 영역은 물체 속도, 크기, 장착 높이, 각도, 환경 및 반사 재료에 따라 다릅니다.
- 벽 장착은 천장 장착에 비해 감지 영역을 크게 증가시킵니다.
- 센서 매개변수는 다른 설치 환경에 맞게 조정해야 할 수 있습니다.
- 실내 전용 - 실외 사용은 방수 성능에 영향을 미칩니다.
- 최대 설치 높이: 6미터 (최적: 3미터)
- 센서 간 최소 거리: 3미터
- 움직이는 물체, 팬, DC 모터 또는 공기 배출구 근처에 설치하지 마십시오.
- 마이크로파는 금속을 통과할 수 없습니다 - 밀폐된 금속 인클로저에 설치하지 마십시오.
- 안정적인 출력 전압과 낮은 리플 계수(<100mV)를 갖춘 DC 정전압 전원 공급 장치를 사용하십시오.
- 부하 전류는 25mA 이상이어야 합니다.
