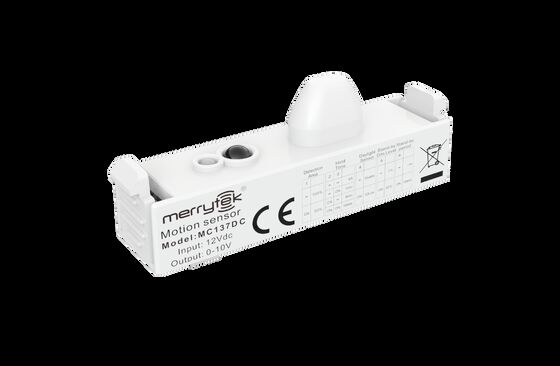

트라이프루프 조광 센서, 긴 스트립 쉘, 소형 안테나 디자인, 쉐이딩 없음 MC137D C/D
제품 상세 정보
| 정격전압 | 12±1VDC | 잔물결 전압 | < 100mVp-p |
|---|---|---|---|
| 작동 빈도 | 5.8GHz ±75MHz, ISM 대역 | 설치 높이 | 3m (최대 5m) |
| 작동 온도 | 내장: -25~60℃ | 일생 | 5 년 보증@ta |
| 강조하다 | 디밍 할 수 있는 모션 센서 트리프레프 라이트,장 줄무늬 껍질 3단 반등등,소형 안테나 센서 조명 |
||
제품 설명
트라이프루프 조명 디밍 센서 (소형 안테나 디자인)
제품 특징
- 특허받은 미니 커플링 다이폴 안테나
- 소형 안테나 디자인의 긴 스트립 쉘, 음영 문제 제거
- 인체 건강에 안전한 초저 RF 전력 출력
- 감지 매개변수 조정을 위한 원격 제어 및 DIP 스위치
- 금속 환경에 대한 높은 적응성을 갖춘 낮은 사이드로브
- 온도, 습도, 소음, 기류, 먼지 및 조명 조건에 영향을 받지 않음
기술 매개변수
| 입력 사양 | |
|---|---|
| 정격 전압 | 12 ± 1VDC |
| 작동 전류 | MC137D C: 20±2mA | MC137D D: 16±2mA |
| 리플 전압 | < 100mVp-p |
| 출력 사양 | |
| 출력 신호 | MC137D C: 0-10VDC 디밍 신호 | MC137D D: PWM 디밍 신호 |
| 주광 센서 | |
| 주광 센서 | 주광 우선 |
| 감지 매개변수 | |
| 작동 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 송신 전력 | 최대 1mW |
| 감지 범위 (반경) | 천장 설치 높이 3m: r≥4m@0.3m/s, r≥2.5m@1m/s 수평 설치 높이 2m: r≥8m@0.3m/s, r≥4m@1m/s |
| 설치 높이 | 3m (최대 5m) |
| 환경 사양 | |
| 작동 온도 | 내장: -25~60℃ |
| 보관 온도 | -40℃…80℃, 습도 ≤85% (비응축) |
| 인증 표준 | |
| 인증됨 | CE, RED (예정) |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP20 |
| 기타 사양 | |
| 배선 | 3핀 2.0mm 터미널 |
| 설치 요구 사항 | 내장 설치 |
| 포장 요구 사항 | 버블 백 + 파티션 + 외부 상자 (K=A) |
| 순중량 | 10±2g |
| 수명 | 5년 보증 |
모델 선택
| MC137D C | MC137D D |
|---|---|
| 0-10VDC 디밍 신호 | PWM 디밍 신호 |
| 주광 우선 | |
기능 설명
| 기능 | MC137D C, MC137D D |
|---|---|
| 켜짐/꺼짐 기능 | 해당 없음 |
| 2단계 디밍 기능 | 해당 없음 |
| 3단계 디밍 기능 | 대기 시간 "5분/10분/30분"으로 설정 |
| 주광 수확 | 해당 없음 |
| 주광 우선 | 대기 시간 "+∞"로 설정 |
기술 다이어그램
천장 조명에 사용 권장
치수
배선도 및 기능도
설치도
설치 시 주의사항: 설치 시 마이크로파 안테나와 조명 보드 사이의 거리에 주의하십시오.
DIP 스위치 설정
| 기능 | 감지 영역 | 유지 시간 | 주광 센서 | 대기 디밍 레벨 | 대기 시간 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 다이얼 코드 | 1 | 2 | 3 | 4 | 5 | 6 | |||||||
| Ⅰ | - | 100% | - | - | 5초 | - | 비활성화 | 5Lux/15Lux/30Lux/50Lux | 100-150Lux | - | 0% | - | +∞ |
| Ⅱ | 켜짐 | 50% | - | 켜짐 | 1분 | 켜짐 | 30Lux | 100Lux | 200Lux | 켜짐 | 20% | 켜짐 | 15분 |
| Ⅲ | 켜짐 | - | 3분 | 150Lux | 300Lux | ||||||||
| Ⅳ | 켜짐 | 켜짐 | 10분 |
원격 제어 지침
초기화: 센서는 처음 켜질 때 100% 밝기로 조명을 켜고 10초 후에 끕니다. 초기화 기간 동안 센서는 움직임을 감지할 수 없습니다.
기본 설정: 감도: 100% | 유지 시간: 5초 | 주광 센서: 비활성화 | 대기 시간: 15분 | 대기 디밍 레벨: 0%
적용 지침
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선, 다이얼 스위치 설정 변경 등을 하기 전에 전원을 차단하십시오.
- 감지 거리는 움직이는 물체의 이동 속도, 움직이는 물체의 크기, 설치 높이, 설치 각도, 설치 환경이 개방적인지 여부, 반사체 재질과 같은 요인과 관련이 있습니다.
- 벽에 마이크로파 센서를 설치할 경우 천장에 설치할 때보다 감지 거리가 크게 늘어납니다. 벽 설치 방법을 사용하는 경우 감도를 낮추거나 당사에 연락하여 사용 설정을 확인하십시오.
- 센서 매개변수는 설치 환경에 따라 재구성해야 할 수 있습니다.
- 이 센서는 실내 전용이며, 실외 바람과 비, 주변의 움직이는 물체는 오작동을 유발할 수 있습니다.
- 센서 제품의 설치 높이는 6미터를 초과할 수 없으며, 최적 높이는 3미터입니다. 두 센서 간의 거리는 3미터 이상이어야 합니다.
- 센서를 금속 조명, 금속 반사 표면 또는 좁은 밀폐 환경에 설치할 경우 마이크로파가 여러 번 반사되어 오작동을 유발할 수 있습니다.
- 팬, DC 모터, 하수관, 공기 배출구 등 움직이는 신호가 센서 주변에 없는지 확인하십시오.
- 마이크로파는 금속을 투과할 수 없으므로 밀폐 또는 반밀폐 금속 조명에 설치하는 것을 피하고, 제품을 가리는 금속이나 유리가 없어야 합니다.
- 안정적인 출력 전압과 낮은 리플 계수를 갖춘 DC 정전압 전원을 사용해야 합니다. 전원 리플은 100mV 미만이어야 하며, 부하 전류는 25mA 이상이어야 합니다.
- 제품 사양 및 매개변수는 사전 통지 없이 최적화될 수 있습니다.
