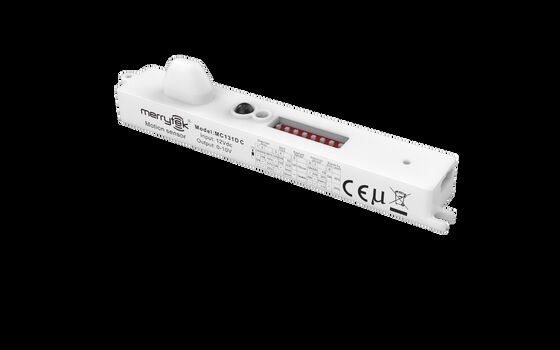

트라이프루프 조명 초슬림 디밍 모션 센서 복도 기능, 주차장 사용 MC131D C/D
제품 상세 정보
| 정격전압 | 12±1VDC | 잔물결 전압 | < 100mVp-p |
|---|---|---|---|
| 작동 빈도 | 5.8GHz ±75MHz, ISM 대역 | 설치 높이 | 3m (최대 5m) |
| 작동 온도 | 내장: -25~60℃ | 일생 | 5 년 보증@ta |
| 강조하다 | 디밍 할 수 있는 모션 센서 트리프레프 라이트,슈퍼 얇은 모션 센서 복도 기능,주차장 디메이블 모션 센서 |
||
제품 설명
트라이프루프 조명 초슬림 디밍 모션 센서 복도 기능, 주차장 사용
제품 특징
- 특허받은 미니 커플링 다이폴 안테나
- 긴 스트립 쉘, 미니어처 안테나 디자인, 그늘짐 없음
- 초저 RF 전력 출력, 인체 건강에 무해
- 원격 제어 및 DIP 스위치를 통한 파라미터 조정 지원
- 낮은 사이드 웨이브, 금속 환경에 대한 높은 적응성
- 온도, 습도, 소음, 기류, 먼지, 빛 및 기타 환경의 영향을 받지 않음
기술 파라미터
입력
| 정격 전압 | 12 ± 1VDC |
| 작동 전류 | MC131D C: 20±2mA MC131D D: 16±2mA |
| 리플 전압 | < 100mVp-p |
출력
| 출력 신호 | MC131D C: 0-10VDC 디밍 신호 MC131D D: PWM 디밍 신호 |
주광 센서
| 주광 센서 | 주광 우선 |
감지 파라미터
| 작동 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 송신 전력 | 최대 1mW |
| 감지 범위 (반경) | 천장 설치 높이 3m: r≥4m@0.3m/s, r≥2.5m@1m/s 수평 설치 높이 2m: r≥8m@0.3m/s, r≥4m@1m/s 테스트 조건: 제품 감도 100% 설정, 60㎡ 공간에 명확한 가림 없음 |
| 설치 높이 | 3m (최대 5m) |
환경
| 작동 온도 | 내장: -25~60℃ |
| 보관 온도 | -40℃…80℃, 습도 ≤85% (결로 없음) |
인증 표준
| 인증됨 | CE, RED (예정) |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP20 |
기타 사양
| 배선 | 3핀 2.0mm 터미널 |
| 설치 요구 사항 | 내장 설치 |
| 포장 요구 사항 | 버블 백 + 파티션 + 외부 상자 (K=A) |
| 순중량 | 13.5±2g |
| 수명 | 5년 보증 |
모델 선택
| MC131D C | MC131D D |
|---|---|
| 0-10VDC 디밍 신호 | PWM 디밍 신호 |
| 주광 우선 | |
기능 설명
| 기능 | MC131D C, MC131D D |
|---|---|
| 켜짐/꺼짐 기능 | 해당 없음 |
| 2단계 디밍 기능 | 해당 없음 |
| 3단계 디밍 기능 | 대기 시간 "5분/10분/30분" 설정 |
| 주광 수확 | 해당 없음 |
| 주광 우선 | 대기 시간 "+∞" 설정 |
제품 다이어그램
치수
배선 및 기능
설치 방법
장착 구성
응용 설정
주의: 설치 시 마이크로파 안테나와 조명 보드 사이의 거리에 주의하십시오.
기본 설정
- 감도: 100%
- 유지 시간: 5초
- 주광 센서: 비활성화
- 대기 시간: 15분
- 대기 디밍 레벨: 0%
초기화 프로세스
센서는 처음으로 100% 밝기로 조명을 켜고 10초 후에 끕니다. 초기화 기간 동안 외부 움직임 감지 신호는 감지되지 않습니다.
응용 지침
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 등을 하기 전에 전원을 차단하십시오.
- 감지 거리는 움직이는 물체의 속도, 크기, 설치 높이, 각도, 환경 개방성 및 반사체 재질에 영향을 받습니다. 사양 값은 개방된 실내 환경에서 165cm/65kg 테스터의 일반적인 값입니다.
- 천장 설치에 비해 벽 설치 시 감지 거리가 크게 증가합니다. 벽 설치 시 감도를 줄이거나 설정을 위해 제조업체에 문의하십시오.
- 센서 매개변수는 설치 환경에 따라 재구성해야 할 수 있습니다. 지침을 참조하거나 제조업체에 문의하십시오.
- 실내 전용 - 실외 조건 및 주변 움직이는 물체는 오작동을 유발할 수 있습니다.
- 최대 설치 높이: 6미터 (최적: 3미터). 센서 간 최소 거리: 3미터.
- 금속 환경은 마이크로파 반사로 인해 오작동을 유발할 수 있습니다. 감도를 줄이거나 기술 지원을 위해 문의하십시오.
- 오작동을 방지하기 위해 팬, DC 모터, 하수관, 공기 배출구와 같은 움직이는 신호 근처에 설치하지 마십시오.
- 마이크로파는 금속을 통과할 수 없습니다. 밀폐/반밀폐 금속 조명 및 금속/유리 장애물을 피하십시오.
- PWM/0-10V 드라이버에 따라 성능이 다를 수 있습니다.
- 안정적인 출력 전압, 낮은 리플 계수(25mA인 DC 정전압 전원 공급 장치를 사용하십시오.
- 제품 사양 및 매개변수는 사전 통지 없이 최적화될 수 있습니다.
