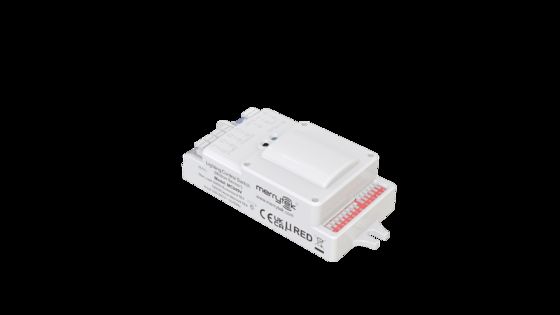

1-10V 디밍 가능한 마이크로웨이브 모션 센서 (방폭등용), 최대 설치 높이 6m MC049V R
제품 상세 정보
| 정격전압 | 120-277V AC | 대기전력 | 0.5W 이하(230Vac) |
|---|---|---|---|
| 작업 모드 | ON/OFF 1-10V 디밍 | 설치 요구 사항 | 내장 |
| 부하 용량 | 120Vac 400W(유도성 또는 저항성) 220Vac-240Vac 800W(유도성 또는 저항성) 277Vac 1000W(유도성 또는 저항성) | 자격증 | CE, 레드, TUV |
| 생활 시간 | 5년 보증 @Ta 230V 완전 부하 | ||
| 강조하다 | 1~10V 디머블 모션 센서,3단계 빛용 마이크로파 모션 센서,최대 6m 높이의 움직임 센서 |
||
제품 설명
1-10V 디밍 마이크로웨이브 모션 센서 (트라이프루프 등용), 최대 설치 높이 6m
특징
- 1-10V LED 디밍 드라이브가 있는 표준 제품으로, 1-10V 디밍 가능한 LED 드라이버와 함께 2단계 또는 3단계 디밍 기능을 달성하며, 동기화 엔드 기능 포함
- DIP 스위치로 감지 영역, 유지 시간, 주광 센서, 대기 시간, 디밍 레벨 조절 가능
- 입력 및 출력 단자를 누르는 방식으로 사용자의 편리한 연결
기술 사양
| 입력 | |
|---|---|
| 작동 전압 | 108-305V AC 50Hz/60Hz |
| 정격 전압 | 120-277V AC |
| 대기 전력 | ≤0.5W(230Vac) |
| 출력 | |
| 작동 모드 | ON/OFF 1-10V 디밍 |
| 부하 종류 | 백색 형광등/전원 공급 장치 /1-10V LED 조명 |
| 부하 용량 | 120Vac 400W(유도성 또는 저항성) 220Vac-240Vac 800W(유도성 또는 저항성) 277Vac 1000W(유도성 또는 저항성) |
| 최대 서지 용량 | 30A (50% Ipeak, twidth =500uS, 230Vac 정격 부하, 콜드 스타트); 60A (50% Ipeak, twidth =200uS, 230Vac, 정격 부하, 콜드 스타트) |
| 디밍 인터페이스 | 1-10V 디밍: 사용 가능 동기 제어: 사용 가능 (ON/OFF 기능 동기화 가능, 1-10V 디밍 동기화 불가) |
센서 사양
| 작동 주파수 | 5.8 GHz ±75 MHz, ISM 대역 |
| 송신 전력 | 1mW 최대 |
| 감지 영역 | 25%/50%/75%/100%(2개의 DIP 스위치로 설정) |
| 유지 시간 | 5s/30s/90s/3min/20min/30min(3개의 DIP 스위치로 설정) |
| 대기 디밍 레벨 | 10%(1.4-1.6V)/20%(1.9-2.1V)/30%(2.9-3.1V)/50%(4.9-5.1V)(2개의 DIP 스위치로 설정) |
| 대기 시간 | 0S/5S/5min/10min/30min/1h/+∞(3개의 DIP 스위치로 설정) |
| 주광 센서 | 2 lux/5Lux /10Lux /25Lux /50Lux /100Lux /비활성화(4개의 DIP 스위치로 설정) |
| 감지 범위 (100% 감도 반경) | 표면 설치 높이 3m: 0.3m/S ≥3.5m, 1m/S ≥2.5m 수평 설치 높이 2m: 0.3m/S ≥8m, 1m/S ≥4m |
| 설치 높이 | 3m(최대 6m) |
| 3db 빔 각도 | 80°@XZ 평면, 96°@YZ 평면 |
작동 환경
| 작동 온도 | -25℃~70℃ |
| 보관 온도/습도 | -40℃~80℃ 습도: ≤85% (결로 없음) |
인증 표준
| 안전(LVD) 표준 | EN61058-1, EN61058-1-2 |
| 낙뢰 서지 | 1KV(L/N, EN61000-4-5) |
| EMC 표준 | EN61058-1, EN61000-3-2, EN61000-3-3, EN62479, EN301489-1, EN55015, EN300440 |
| 환경 요구 사항 | RoHS 준수 |
| 인증 | CE, RED, TUV |
기타 사양
| 입력/출력(커넥터/배선) 사양 | 압착 터미널 전선 직경: 0.75-1.5mm² |
| 설치 요구 사항 | 내장형 |
| 설치 치수 | 180*50*30mm |
| 포장 요구 사항 | 버블 백 + 칸막이 + 상자 (K=A) |
| 순중량 | 75g |
| 수명 | 5년 보증 @Ta 230V 정격 부하 |
기능 다이어그램
1. ON/OFF 기능 (대기 시간 "0s")
2. 2단계 디밍 기능 (대기 시간 "+∞")
3. 3단계 디밍 기능 (대기 시간 "5s/5min/10min/30min/1h")
4. 치수 (mm)
5. 배선

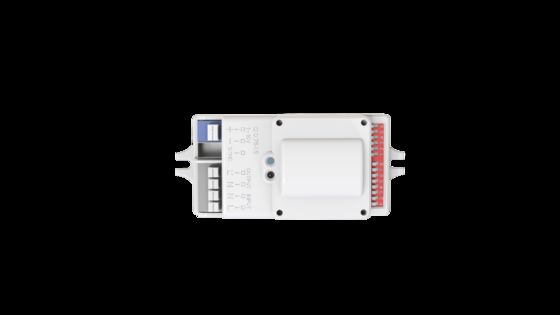

6. 구조
DIP 스위치 설정
1. 감지 영역
| 1 | 2 | 설정 |
|---|---|---|
| ON | ON | 100% |
| ON | - | 75% |
| - | ON | 50% |
| - | - | 10% |
2. 유지 시간
| 3 | 4 | 5 | 설정 |
|---|---|---|---|
| ON | ON | ON | 5S |
| - | ON | ON | 30s |
| ON | - | ON | 90S |
| - | - | ON | 3min |
| ON | ON | - | 20min |
| - | - | - | +∞ |
3. 대기 시간
| 6 | 7 | 8 | 설정 |
|---|---|---|---|
| ON | ON | ON | 0S |
| - | ON | ON | 5S |
| ON | - | ON | 5min |
| - | - | ON | 10min |
| ON | ON | - | 30min |
| - | ON | - | 1H |
| - | - | - | +∞ |
4. 주광 센서
| 1 | 2 | 3 | 4 | 설정 |
|---|---|---|---|---|
| - | - | ON | ON | 2Lux |
| - | - | - | ON | 5Lux |
| - | ON | ON | - | 10Lux |
| - | - | ON | - | 25lux |
| - | ON | - | - | 50lux |
| ON | - | - | - | 100lux |
| - | - | - | - | 비활성화 |
비활성화로 설정하면 센서는 빛이 충분한지 여부에 관계없이 움직임을 감지하면 조명을 켭니다.
주광 임계값은 맑은 환경, 그늘 없음, 주변광의 확산 반사 조건에서의 일반적인 값입니다.
5. 1-10V (대기 디밍 레벨)
| 5 | 6 | 밝기% |
|---|---|---|
| ON | ON | 50% |
| - | ON | 30% |
| ON | - | 20% |
| - | - | 10% |
초기화
전원 켜짐 후, 센서는 자동으로 100% 밝기로 조명을 켭니다. 10초 후 조명을 끕니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
공장 설정
감지 영역: 100%, 유지 시간: 5초, 대기 시간: 0초, 주광 센서: 비활성화
적용 시 주의 사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 전에 전원을 끄십시오.
- 마이크로웨이브는 금속을 투과할 수 없으므로, 밀폐되거나 반밀폐된 금속 등기구에 제품을 설치하지 마십시오. 제품 위쪽에 금속이나 유리 차폐물이 없는지 확인하십시오. 안테나가 금속판을 통과해야 하는 경우, 센서 상단이 금속판에 가깝게 위치하도록 하십시오.
- 마이크로웨이브 센서 간의 설치 거리는 3m 이상을 권장하며, 무선 간섭을 피하기 위해 스위치, 라우터 등 무선 장치에서 멀리 떨어뜨려야 합니다. 두 센서 간의 설치 거리는 2m 이상을 권장합니다. 마이크로웨이브 센서의 안테나 표면은 저/고주파 신호의 간섭을 피하기 위해 입력 AC 및 출력 DC에서 멀리 떨어뜨려야 합니다.
- 장시간 진동 장비 또는 움직이는 물체는 마이크로웨이브 센서 주변에서 피해야 합니다. 발생하는 진동 신호는 움직임 신호로 간주되어 유도될 수 있습니다. 테스트 영역에서 애완동물이 지나가면 센서가 트리거될 수 있습니다.
- 이 제품은 실내 설치에 적합합니다. 반실외 또는 실외 설치의 경우, 바람과 비가 움직임 신호로 간주되어 유도될 수 있습니다. 센서가 금속 등기구, 금속 반사 표면 또는 좁은 밀폐 환경에 설치될 경우, 마이크로웨이브가 반복적으로 반사되어 오작동을 유발할 수 있습니다. 감도를 낮추거나 기술 지원을 위해 제조업체에 문의하십시오.
- 이 모델은 천장 설치에 적합합니다. 벽 설치를 사용하는 경우, 마이크로웨이브 유도 감지 거리가 크게 증가하여 벽을 투과하거나 조명이 꺼지지 않을 수 있습니다. 감도를 25%로 조정하십시오. 25%로도 사용이 불가능한 경우, 벽 설치를 피하거나 기술 지원을 위해 제조업체에 문의하십시오.
- 제품 사양 및 매개변수는 사전 통지 없이 최적화될 수 있습니다.
- 광 감도 임계값은 맑은 환경, 그늘 없음, 주변광 확산 반사 조건입니다. 센서가 감지하는 럭스 레벨은 다른 시간 및 기후 조건에서 다를 수 있습니다.
- 제품 감지 범위는 물체의 이동 속도, 물체의 크기, 제품의 설치 높이, 설치 각도, 설치 환경, 반사 재료 등과 관련이 있습니다.
- 사양에 명시된 감지 거리는 테스터가 실내 개방 환경에서 165cm/65kg으로 측정한 일반적인 값입니다.
- 센서가 잘못 트리거될 수 있으므로, 금속, 유리, 혼합 벽 등 고밀도 물체 근처에 센서를 두지 마십시오.
- 센서 매개변수는 다른 설치 환경에서 재구성해야 할 수 있습니다. 위의 지침을 참조하거나 제조업체에 문의하십시오.
