RS-485 프로토콜을 가진 35mm 절단 PIR 천장 장착 복도 점유 센서
제품 상세 정보
| 입력 전압 | 12-24VDC | 작동 전류 | 최대 20mA |
|---|---|---|---|
| 전력 소비 | 0.5W 이하 | 기능 | RS485 |
| 사용 가능 | 모션 감지, 일광 센서 | 장착 높이 | 2.5-4m |
| 설치 | 매립형 | 컷 사이즈 | φ35mm |
| 강조하다 | 35mm 천장 PIR 점유량 센서,RS-485 복도 이동 센서,천장에 장착된 PIR 센서 |
||
제품 설명

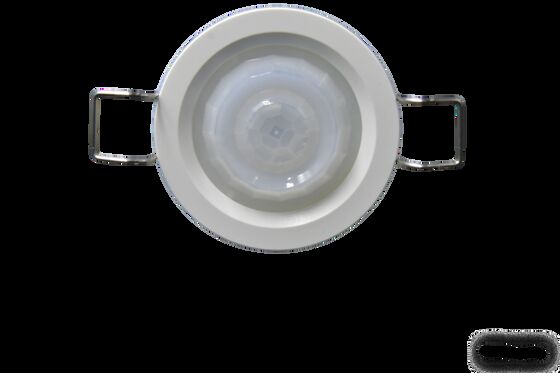

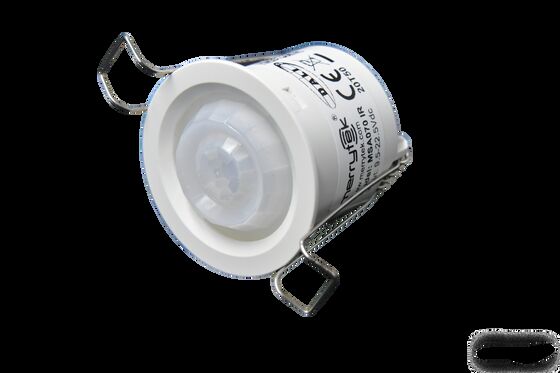

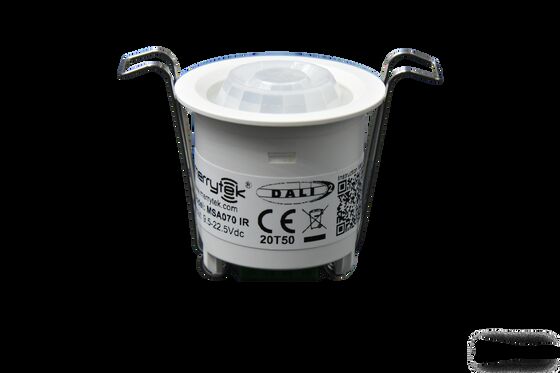

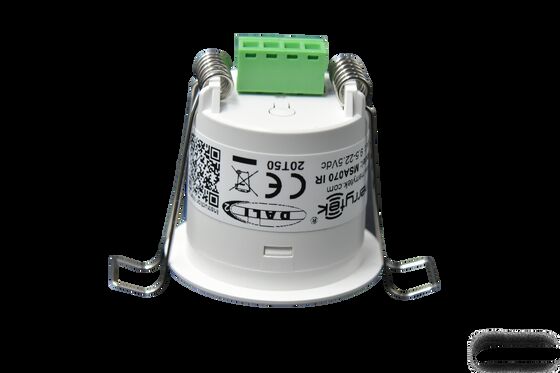

35mm Cut-Out PIR Ceiling Mount Corridor Occupancy Sensor RS-485 프로토콜
RS-485 프로토콜 통신을 갖춘 컴팩트 35mm 절단 PIR 천장 장착 점유 센서, 특히 복도 및 화장실 움직임 감지 애플리케이션을 위해 설계되었습니다.
주요 특징
- 첨단 PIR 운동 감지 기술
- 플래너 프레스넬 렌즈가 있는 슈퍼 미니 케이스
- 시스템 통합을 위한 RS485 프로토콜 출력
- 주변광을 감지할 수 있는 기능
- 설정 가능한 낮 빛의 문턱 및 보고 모드
- 최대 탐지 범위: 8-10m 지름
- 복도 및 화장실 응용을위한 이상적
- 탐지 영역, 대기 시간 및 장치 ID의 원격 구성
- 숨겨진, 내장된 설비 설계
- 원활한 천장 통합을 위한 극소규모 크기
기술 사양
| 입력/출력 매개 변수 | |
|---|---|
| 입력 전압 | 12~24V DC |
| 가등전압 | 12/24V DC |
| 작동 전류 | 최대 20mA |
| 전력 소비 | ≤0.5W @12/24V DC |
| 출력 신호 | RS485 |
| 센서 매개 변수 | |
| 기능 | PIR 동작 감지 + 낮 빛 센서 |
| 탐지 영역 | MH18 리모컨/RS485 설정: 100%/75%/50%/25% |
| 대기 시간 | MH18 리모컨/RS485 설정: 2s/30s/1min/3min/5min/10min/30min |
| 낮 빛 센서 임계 | MH18 리모컨/RS485 설정: 5lux/15lux/30lux/50lux/100lux/150lux/Disable |
| 반지름 탐지 범위 | 3m 높이에서 움직이는 대접선: 4-5m @ 25°C (광선 이동 탐지 범위가 짧다) |
| 원격 제어 | 사용 가능 |
| 장착 높이 | 2.5-4m (일반적으로: 3m) |
| 응용 환경 | |
| 굴착 구멍 | Φ35mm |
| 작업 온도 | -25°C ~ +50°C (탐지 범위는 온도에 따라 달라집니다) |
| 저장 온도 | -40°C ~ +80°C |
| 보증 | 3년 (실내용 제품 품질 문제) |
| 와이어 표준 | 와이어 지름: 0.2-2.5mm, 스트리핑 길이: 7-8mm |
| 인증 표준 | |
| 인증서 | CE 규격 |
| 환경 요구 사항 | RoHS 준수 |
| IP 등급 | IP20 |
제품 차원
배선 다이어그램
탐지 방사선 패턴
탐지 신호 정보
센서는 탐지 영역 내에서 인간의 움직이는 신호를 감지하며, 걷기 같은 중요한 인간의 움직임에 특별히 최적화되었습니다.
원격 제어 (MH18)
RS485 프로토콜 사양
| 보드율 | 9600 |
| 데이터 비트 | 8 |
| 멈춰 | 1 |
| 통신 데이터 타입 | HEX TX/RX |
| 데이터 명령 간격 | >210ms |
프로토콜 지휘 구조
| DATA0 | 데이터1 | DATA2 | DATA3 | DATA4 | DATA5/DATA6/DATA7 | 데이터8 |
|---|---|---|---|---|---|---|
| 프레임 헤더 | 아이디 하이 비트 | ID 로브 비트 | 데이터 길이 | 기능 | 가치 | 체크 코드 |
프로토콜 명령어 참조
| 지휘관 | 기능 | 데이터 범위 | R/W | 기본 값 |
|---|---|---|---|---|
| 0x00 | 명령어 값을 읽는다 | - | w | - |
| 0x03 | 출석/부재 보고서 | 1 ~ 2 | w/r | 01 |
| 0x05 | 탐지 영역 설정 | 0-100 | w/r | 100% |
| 0x07 | 차단 시간 | 0-FFFFFF | w | 0 |
| 0x08 | 표시기 활성화 | 0-1 | w/r | 01 |
| 0x09 | 낮 빛 값 보고서 | 0-1200lux | r | - |
| 0x0A | 낮 빛 차이 값 설정 | 10-100 | w/r | 10Lux |
| 0x0D | 대기 시간 설정 | 3-7200 | w/r | 30대 |
| 0x17 | 펌웨어 버전 | 0.00.0-100.0.0 | r | 현재 버전 |
| 0x18 | 장치 ID 설정 | 0x0000-0xFFFF | w/r | 0xFFFF |
| 0x20 | 낮 빛 보상 을 설정 함 | 0x01-0x64 | w/r | 0x0a |
| 0x21 | 장치 ID를 편집합니다 | 0-1 | w | 0x00 |
| 0x22 | 보고 또는 읽기 모드 | 0-1 | w/r | 01 |
| 0x23 | 상태 전환 | 1 | w | 1 |
| 0x25 | 일광 임계 함수 | 0~1200럭스65535 | w/r | 65535 |
| 0x26 | 센서 기능 활성화 | 0-1 | w/r | 0 |
| 0x30 | 공장 설정을 복구 | 1 | w | - |
설치 지침
- 설치는 전원이 끊어지면 자격을 갖춘 전기사가 수행해야합니다.
- 최대 높이 4m, 온도 민감한 부위에서 멀리, 실내에서만 사용
- 큰 물체가 탐지 영역을 방해하지 않도록하십시오 (센서는 물체를 통해 탐지 할 수 없습니다)
- 강한 반사 물질, 와이파이 라우터, 마이크로 웨브 오븐 근처에 놓지 마십시오
- 탐지 범위는 25°C 환경에 최적화되어 있습니다. 성능은 온도에 따라 달라집니다.
- 접지 운동에 최적화된 감지 - 방사선 운동 감지 더 짧다
제품 면책
제품 기술 복잡성 및 응용 환경의 차이로 인해 본 사양은 참고로만 사용됩니다.우리는 알림 없이 제품 사양을 변경할 권리를 보유하고 법적 약속이나 보장을 하지 않습니다사용자들은 제품 경험에 따라 사양의 내용을 보완하거나 수정하도록 권장됩니다.
자세한 기술 사양 및 프로토콜 문서에 대해서는 제조업체와 직접 문의하십시오.
