최대 30m 장착 높이 PIR 하이베이 360° 센서 하이베이 PIR 감지기
제품 상세 정보
| 입력 전압 | 220-240VAC | 작동 전류 | 최대 20mA |
|---|---|---|---|
| 전력 소비 | 0.5W 이하 | 기능 | ON/OFF 기능 |
| 부하 용량 | 2000W(유도성) | 장착 높이 | 30m |
| 설치 | 표면 장착 | IP 등급 | IP54 |
| 강조하다 | PIR 동작 감지기 하이베이,360° PIR 감지기 30m 범위,하이베이 PIR 센서 (보증 포함) |
||
제품 설명

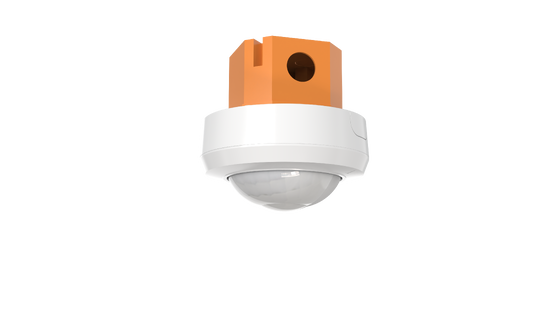

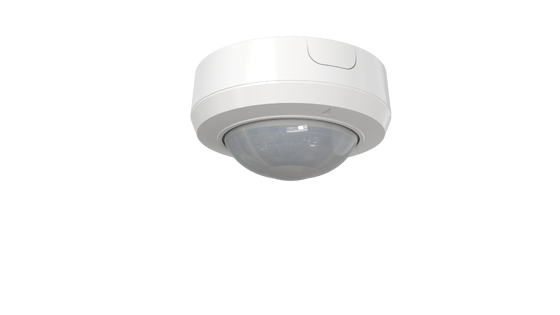

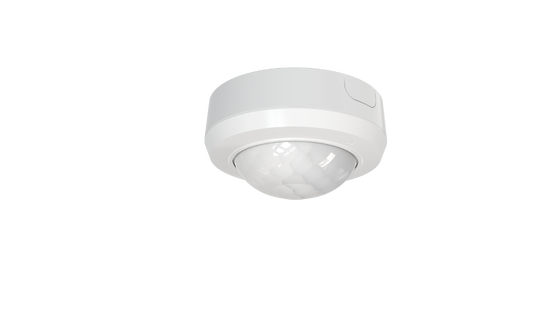

MSA250S IR 고층 PIR 모션 센서
최대 30미터 높이 설치용으로 설계되었으며 360° 감지 범위를 갖춘 일광 감지 기능이 있는 전문가용 고층 PIR 모션 센서입니다.
제품 개요
MSA250S IR은 Merrytek의 독점적인 슈퍼 하이 렌즈 기술을 특징으로 하는 고성능 PIR 모션 센서입니다. 3-30m 높이에 설치하면 최대 30m 직경의 감지 범위를 달성합니다. 고급 소프트웨어 알고리즘과 결합하여 다양한 산업 시나리오에서 인간의 움직임을 정확하게 감지하여 스마트 조명 애플리케이션을 트리거합니다.
주요 특징
- 일광 센서 기능이 있는 PIR 모션 감지
- 단일 채널 ON/OFF 출력으로 정확한 움직임 감지
- 회전 스위치 또는 원격 제어를 통해 감지 영역, 유지 시간 및 일광 임계값 조정 가능
- 최대 감지 범위: 높이 10m에서 직경 30-36m / 높이 30m에서 직경 6-10m
- 최대 부하 용량 26A 릴레이: 저항성 2000W 및 유도성 1200W
- 2kV 서지 용량 보호
- 표면 실장 설치
- 로비, 창고 및 산업용 모션 감지 애플리케이션에 이상적
기술 사양
| 입력/출력 매개변수 | ||
|---|---|---|
| 입력 전압 | 220-240V AC | |
| 정격 전압 | 230V AC | |
| 작동 전류 | 최대 20mA | |
| 소비 전력 | 230V AC에서 ≤0.5W | |
| 출력 신호 | 켜기/끄기 | |
| 최대 서지 전압 | 2KV (L/N, EN61000-4-5) | |
| 최대 서지 전류 | 75A (50% Ipeak, twidth =500us, 230Vac 전체 부하, 콜드 스타트) | |
| 최대 부하 | 230Vac에서 저항성 부하 2000W 및 유도성 부하 1200W | |
| 센서 매개변수 | ||
|---|---|---|
| 기능 | PIR 모션 감지 + 일광 센서 | |
| 1 | 회전 스위치/MH10 원격 설정: 100%/75%/50%/25% | |
| 1 | 회전 스위치/MH10 원격 설정: 테스트 2초/30초/1분/5분/10분/30분 | |
| 일광 센서 | 회전 스위치/MH10 원격 설정: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/비활성화 | |
| 반경 감지 범위 (100% 범위) | 높이 10m 기준 25°C에서 15-18m (접선 이동) 높이 3m 기준 25°C에서 3-5m (접선 이동) |
|
| 일광 우선순위 | 50lux 켜짐/300lux 꺼짐부터 200lux 켜짐/600lux 꺼짐까지 다중 설정 | |
| 원격 제어 | 사용 가능 (MH10 원격) | |
| 설치 높이 | 3-30m (일반 값: 10m) | |
| 응용 환경 | ||
|---|---|---|
| 설치 | 표면 실장 | |
| 작동 온도 | -25°C ~ +50°C (감지 범위는 온도에 따라 달라질 수 있음) | |
| 보관 온도 | -25°C ~ +50°C, 습도 ≤60% (결로 없음) | |
| 배선 표준 | 전선 직경: 0.2-2.5mm², 전선 스트리핑 길이: 5-8mm | |
| 보증 | 5년 (실내 응용) | |
| 인증 및 표준 | ||
|---|---|---|
| 인증서 | CE UACK | |
| 환경 요구 사항 | RoHS 준수 | |
| IP 등급 | IP54 | |
제품 치수
배선도
중요 배선 참고 사항:
1. LN 단자는 AC 입력을 나타내고 L'N은 AC 출력을 나타냅니다. 올바르게 배선하십시오. 2. 단일 부하에 대한 센서의 최대 부하 용량은 저항성 2000W 및 유도성 1200W입니다. 한 루프에 추가 부하가 있는 경우 순간적인 과부하를 피하기 위해 출력 LN 단자에 AC 접촉기를 추가하는 것이 좋습니다.
감지 방사 패턴
1. LN 단자는 AC 입력을 나타내고 L'N은 AC 출력을 나타냅니다. 올바르게 배선하십시오. 2. 단일 부하에 대한 센서의 최대 부하 용량은 저항성 2000W 및 유도성 1200W입니다. 한 루프에 추가 부하가 있는 경우 순간적인 과부하를 피하기 위해 출력 LN 단자에 AC 접촉기를 추가하는 것이 좋습니다.
감지 방사 패턴
감지 신호 정보
이 제품은 인간 움직임 신호를 감지합니다. 움직임 신호 감지는 감지 영역 내에서 상당한 인간 움직임(걷기)을 식별합니다.
초기화 프로세스
전원이 켜지면 센서 표시등이 20초 동안 깜박인 후 꺼집니다. 이 초기화 기간 동안 센서는 움직임 신호를 감지하지 않습니다. 20초 후 회전 스위치 또는 원격 제어를 사용하여 감지 영역, 유지 시간, 일광 센서 및 기타 매개변수를 조정할 수 있습니다.
공장 기본 설정
감지 영역: 100%, ON/OFF 단자 유지 시간: 2초, 건식 접점 단자 유지 시간: 2초, 일광 임계값: 비활성화, 표시등: 켜짐
회전 스위치 구성
감지 영역 설정
기어
| 일광 우선순위 설정 | 1 |
|---|---|
| 50lux 켜짐 / 300lux 꺼짐 | 2 |
| 100lux 켜짐 / 400lux 꺼짐 | 3 |
| 150lux 켜짐 / 500lux 꺼짐 | 4 |
| 200lux 켜짐 / 600lux 꺼짐 | 유지 시간 설정 |
기어
| 일광 우선순위 설정 | 1 |
|---|---|
| 50lux 켜짐 / 300lux 꺼짐 | 2 |
| 100lux 켜짐 / 400lux 꺼짐 | 3 |
| 150lux 켜짐 / 500lux 꺼짐 | 4 |
| 200lux 켜짐 / 600lux 꺼짐 | 5 |
| 비활성화 | 6 |
| 150lux | 일광 센서 설정 |
기어
| 일광 우선순위 설정 | 1 |
|---|---|
| 50lux 켜짐 / 300lux 꺼짐 | 2 |
| 100lux 켜짐 / 400lux 꺼짐 | 3 |
| 150lux 켜짐 / 500lux 꺼짐 | 4 |
| 200lux 켜짐 / 600lux 꺼짐 | 5 |
| 비활성화 | 6 |
| 150lux | 7 |
| 비활성화 | 설치 및 사용 지침 |
기어
| 일광 우선순위 설정 | 1 |
|---|---|
| 50lux 켜짐 / 300lux 꺼짐 | 2 |
| 100lux 켜짐 / 400lux 꺼짐 | 3 |
| 150lux 켜짐 / 500lux 꺼짐 | 4 |
| 200lux 켜짐 / 600lux 꺼짐 | 5 |
| 비활성화 | 설치 및 사용 지침 |
센서는 전원이 꺼진 상태에서 전문 전기 기술자가 설치해야 합니다.
- 실내 전용으로 일반적인 설치 높이는 10m입니다.
- 잘못된 트리거를 피하기 위해 열이 발생하거나 온도가 급격하게 변하는 지역에서 떨어진 곳에 설치하십시오.
- 큰 물체가 감지 영역 내에 없는지 확인하십시오 (센서는 물체를 통과하여 감지할 수 없습니다).
- 잘못된 트리거를 방지하기 위해 강한 반사 물체, Wi-Fi 라우터, 전자레인지 근처에 배치하지 마십시오.
- 감지 영역 기능은 25°C 환경 온도를 기준으로 합니다. 성능은 온도 변화에 따라 달라집니다.
- 감지는 접선 이동에 최적화되어 있습니다. PIR 특성으로 인해 방사 이동 감지 범위는 더 짧습니다.
- 면책 조항:
제품 기술의 복잡성과 응용 환경의 차이로 인해 완전히 정확하거나 완전한 설명을 보장할 수 없습니다. 이 사양은 사용자 참조용입니다. 당사는 사전 통지 없이 제품 사양을 변경할 권리를 보유하며 법적 약속이나 보증을 하지 않습니다. 당사는 사용자가 제품 사용 경험에 따라 사양 내용을 보충하거나 수정할 것을 권장합니다. 자세한 내용은 영업 담당자에게 문의하십시오.
