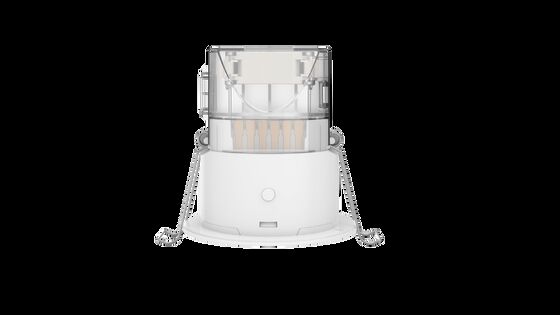

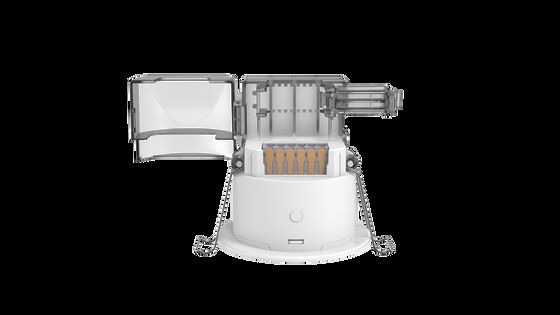

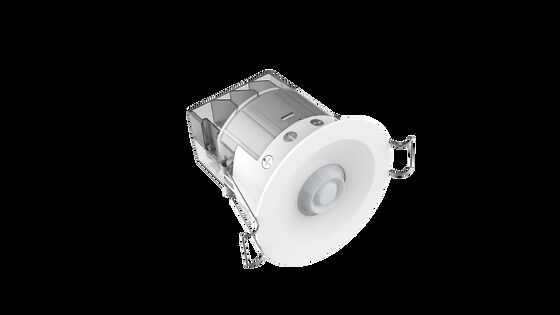

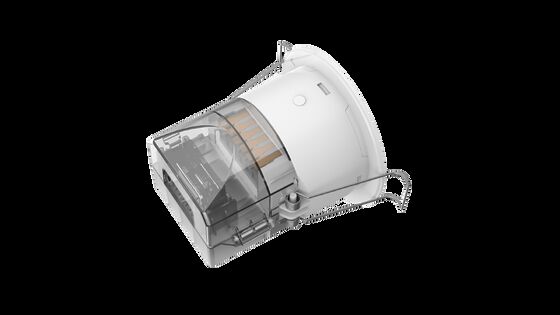

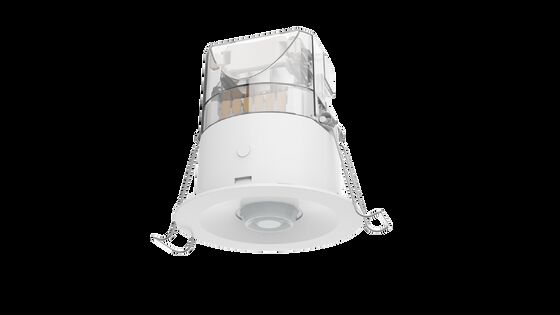

이지 유즈 시리즈 듀얼 채널 출력 매립형 PIR 점유 스위치 점유 감지기 및 모션 감지기
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 전압 | 100-240VAC | 작동 전류 | 최대 20mA |
|---|---|---|---|
| 전력 소비 | 0.5W 이하 | 기능 | ON/OFF 기능+ 건식 접점 출력 |
| 사용 가능 | 점유 감지기 및 동작 감지기 | 장착 높이 | 2.5-4m |
| 설치 | 매립형 | 컷 크기 | Φ65mm |
| 강조하다 | 듀얼 채널 PIR 점유 스위치,매립형 모션 감지기,듀얼 출력을 갖춘 PIR 점유 센서 |
||
제품 설명
Easy Use 시리즈 듀얼 채널 출력 매립형 PIR 점유 스위치
산업 및 상업용 애플리케이션을 위한 듀얼 채널 출력 기능을 갖춘 전문 등급 PIR 점유 감지기 및 모션 감지기.
주요 특징
- PIR 모션 감지 기술
- ON/OFF 기능 또는 드라이 접점 출력을 갖춘 듀얼 채널 출력
- 학습 기능이 있는 주광 임계값 작동 모드
- 원격 제어 또는 전위차계를 통해 감지 영역, 유지 시간 및 주광 임계값 조정 가능
- 최대 감지 범위: 10-14m 직경
- 수동 부하 제어를 위한 푸시 터미널
- 완전 자동 또는 반자동 작동 모드
- 병렬 S 터미널 배선을 통한 다중 센서 동기화
- 지능형 작동을 위한 고급 IQ 모드
기술 사양
| 입력/출력 매개변수 | |
|---|---|
| 입력 전압 | 100-240V AC |
| 정격 전압 | 230V AC |
| 전력 소비 | 최대 20mA |
| 출력 신호 | ≤0.5W @230V DC |
| 작동 모드 | ON/OFF + 드라이 접점 |
| 서지 보호 | 2KV(L/N, EN61000-4-5) |
| 서지 용량 | 30A (50% Ipeak, twidth=500us, 230Vac 최대 부하, 콜드 스타트) |
| 부하 용량 | 채널 1: 1200W 저항 또는 600W 유도; 채널 2: 드라이 접점, 최대 5A 24Vdc |
| 센서 매개변수 | |
| 기능 | PIR 모션 감지 + 주광 센서 |
| 감지 영역 | 100%/75%/50%/25% (조정 가능) |
| 유지 시간 | 채널 1: 5초/30초/1분/5분/10분/30분 채널 2: 테스트 2초/30초/1분/3분/5분/10분/20분/30분 |
| 주광 센서 | 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/비활성화 |
| 감지 범위 | 3m 설치 높이에서 5-6m 접선 |
| 설치 높이 | 2.5-4m (일반: 3m) |
치수 및 기능
배선도
중요한 배선 참고 사항:
- LN은 AC 입력 단자, L'N은 AC 출력 단자 - 올바른 배선 순서 확인
- 단일 센서 출력 제한: 저항 부하 ≤1200W, 정전 용량 부하 ≤800W
- 다중 부하의 경우 센서 손상을 방지하기 위해 AC 접촉기 또는 솔리드 스테이트 릴레이 사용
- S 동기화 포트는 N 라인(중성선)에 연결하면 안 됩니다.
초기화 및 기본 설정
전원이 켜지면 센서 표시등이 초기화를 위해 35초 동안 켜집니다. 이 기간 후 전위차계 또는 원격 제어를 통해 센서 매개변수를 구성할 수 있습니다.
공장 기본 설정:
감지 영역: 100% | 유지 시간: 2초 | 주광 센서: 비활성화 | 주광 우선 순위: 비활성화 | LED 표시등: 켜짐
감지 방사 패턴
전위차계 설정
감지 영역
| 기어 | 백분율 |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
유지 시간
| 기어 | 유지 시간 |
|---|---|
| 1 | 테스트 2초 |
| 2 | 30초 |
| 3 | 1분 |
| 4 | 5분 |
| 5 | 10분 |
| 6 | 30분 |
| 7 | 펄스 모드 |
| 8 | IQ 모드 |
주광 임계값
| 기어 | 임계값 |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50lux |
| 5 | 100lux |
| 6 | 150lux |
| 7 | 비활성화 |
원격 제어 MH10
응용 프로그램 주의 사항
- 자격을 갖춘 전기 기술자가 전원을 차단한 상태에서 설치해야 합니다.
- 최적 설치 높이: 3m - 실외 사용에 적합하지 않음
- 오작동을 방지하기 위해 온도/기류 변화가 있는 장소를 피하십시오.
- 가구, 스크린 또는 식물에 의해 감지 범위가 막히지 않도록 하십시오.
- 반사 물체가 센서 바로 앞에 없어야 합니다.
- 전자기 방사선원(Wi-Fi 라우터, 카메라 등)에서 최소 2m 거리를 유지하십시오.
- 감지 거리는 설치 높이 및 주변 온도에 따라 다를 수 있습니다.
면책 조항
제품 기술 복잡성 및 응용 환경 차이로 인해 완전한 정확성을 보장할 수 없습니다. 사양은 참조용입니다. 당사는 통지 없이 제품 사양을 수정할 권리를 보유하며 법적 약속이나 보증을 하지 않습니다.
자세한 내용은 자세한 사양을 위해 영업 담당자에게 문의하십시오.
