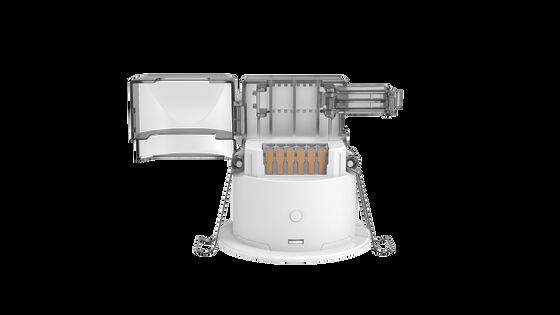

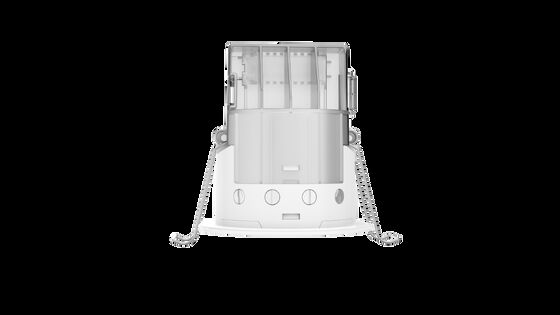

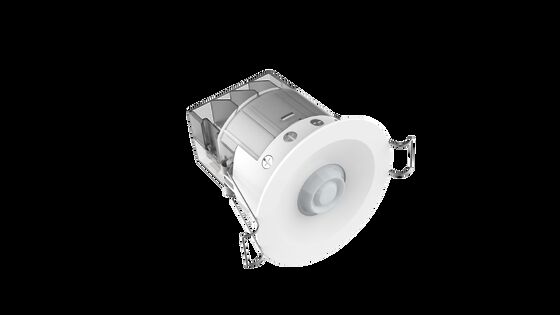

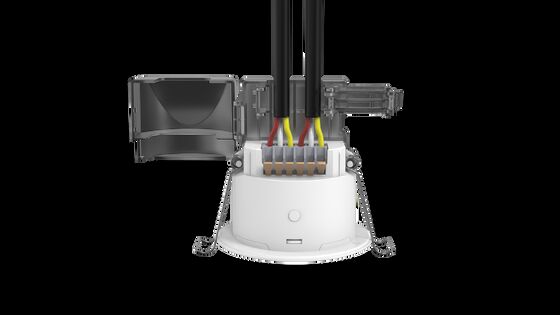

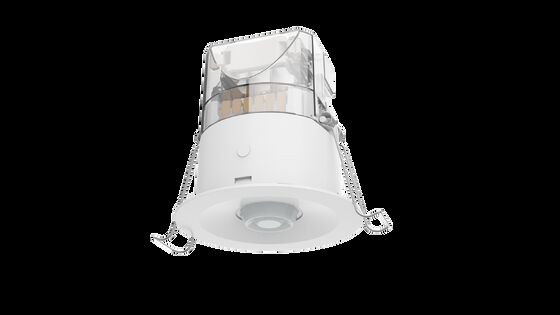

이지 유즈 시리즈 매립형 감지기 PIR 360° 천장형 점유 센서
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 전압 | 100-240VAC | 작동 전류 | 최대 20mA |
|---|---|---|---|
| 전력 소비 | 0.5W 이하 | 기능 | ON/OFF 기능 |
| 사용 가능 | PIR 360° 천장 장착 점유 센서 | 장착 높이 | 2.5-4m |
| 설치 | 매립형 | 컷 크기 | Φ65mm |
| 강조하다 | 매립형 PIR 점유 센서,360° 천장형 모션 감지기,이지 유즈 PIR 모션 센서 |
||
제품 설명
사용하기 쉬운 시리즈 플러시 장착 탐지기 PIR 360 ° 천장 장착 점유량 센서
산업 및 상업 환경에서 자동 조명 제어에 360 ° 천장에 장착 할 수있는 고급 PIR 운동 감지 센서.
주요 특징
- PIR 운동 감지 기술
- 정확한 ON/OFF 출력 제어
- 일광 우선 순위 및 일광 임계 작업 모드
- 낮의 학습 기능 능력
- 탐지 영역, 대기 시간 및 낮 빛 문턱을 위한 원격 제어/전력 측정기 조정
- 최대 탐지 범위: 10~14m 지름
- 수동 로드 제어용 푸시 터미널
- 완전 자동 및 반자동 작동 모드
- 병렬 S 단말기를 통해 여러 센서 동기화
- 지능형 IQ 모드
기술 사양
| 입력/출력 매개 변수 | |
|---|---|
| 입력 전압 | 100-240V AC |
| 가등전압 | 230V AC |
| 전력 소비 | 최대 20mA |
| 출력 신호 | ≤0.5W @220V DC |
| 작업 모드 | ON/OFF |
| 전압 보호 | 2KV ((L/N, EN61000-4-5) |
| 전압 용량 | 30A (50% Ipeak, twidth=500us, 230Vac 풀 로드, 콜드 스타트) |
| 용량 | 1200W 저항적 부하 또는 800W 인덕티브 부하 |
| 센서 매개 변수 | |
| 기능 | PIR 동작 감지 + 낮 빛 센서 |
| 탐지 영역 | 역량계 또는 원격 설정: 100%/75%/50%/25% |
| 대기 시간 | 역량계 또는 원격 설정: 5s/30s/1min/3min/5min/10min/20min/30min |
| 낮빛 센서 | 역량 측정기 또는 원격 설정: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/실제 |
| 장착 높이 | 2.5-4m (유형적 값: 3m) |
| 응용 환경 | |
| 굴착 구멍 | Φ65mm |
| 작업 온도 | -25°C ~ +50°C |
| 저장 온도 | -40°C ~ +80°C |
| 인증 및 표준 | |
| 인증서 | CE 규격을 준수합니다 |
| 환경 요구 사항 | RoHS를 준수합니다 |
| IP 등급 | IP20 |
차원 및 기능
배선 다이어그램
중요한 와이어링 참고:
- LN는 AC 입력 터미널, L'N는 AC 출력 터미널입니다. 올바른 배선 순서를 보장합니다.
- 단일 부하 요구 사항: 저항 부하 ≤1200W, 용량 부하 ≤800W. 복수의 부하의 경우, AC 접촉기 또는 고체 상태 릴레이를 사용하여 부류로 인한 센서 손상을 방지하십시오.
- S 동기화 포트는 센서 손상을 피하기 위해 N 선 (중립 전선) 에 연결되어서는 안 됩니다.
초기화 및 기본 설정
켜면 센서 표시기가 시작을 위해 35초 동안 켜지고 자동으로 꺼집니다.센서 매개 변수는 초기화 후 전력계 또는 원격 제어기를 통해 구성 할 수 있습니다..
공장 기본 설정
- 탐지 영역: 100%
- 대기 시간: 2초
- 낮빛 센서: 비활성화
- 일광 우선: 장애인
- LED 표시기: ON
탐지 방사선 패턴
전력계 스위치 설정
탐지 영역 설정
| 기구 | 커버리 |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
시간 설정을 유지
| 기구 | 기간 |
|---|---|
| 1 | 테스트 2 |
| 2 | 30대 |
| 3 | 1분 |
| 4 | 5분 |
| 5 | 10분 |
| 6 | 30분 |
| 7 | 펄스 모드 |
| 8 | IQ 모드 |
일광 임계 설정
| 기구 | 임계 값 |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50lux |
| 5 | 100lux |
| 6 | 150 럭스 |
| 7 | 비활성화 |
낮 빛 우선 순위 설정
| 기구 | 값을 켜고 / 끄는 것 |
|---|---|
| 1 | 50lux / 400lux |
| 2 | 100럭스 / 500럭스 |
| 3 | 150lux / 600lux |
| 4 | 200럭스 / 700럭스 |
| 5 | 비활성화 |
완전 자동 및 반 자동 모드
"프레스 버튼"을 누르면 완전히 자동 모드를 활성화합니다. 센서가 움직임을 감지하면 자동으로 부하를 켜고 움직임을 감지하지 않으면 대기 시간 후에 꺼집니다.반자동 모드로 전환하려면 버튼을 다시 누르십시오, 센서는 자동 끄기 기능을 유지하면서 벽 버튼을 통해만 부하를 켜고 있습니다.
원격 제어 MH10
사용 주의 사항
- 설치는 전문 전기 기술자 만 수행해야합니다. 설치 및 배선 전에 전력을 끊으십시오.
- 최적의 설치 높이는 3m입니다. 주변 온도 변화로 인한 잘못된 트리거를 방지하기 위해 야외 설치를 피하십시오.
- 잘못된 트리거 또는 센서 고장을 피하기 위해 온도 또는 공기 흐름 변화에 민감한 위치에 설치하지 마십시오.
- 탐지 범위가 스크린, 가구 또는 큰 물체에 의해 방해되지 않도록하십시오.
- 반사된 빛으로 인해 잘못된 발사되는 것을 방지하기 위해 센서의 바로 앞에 있는 반사 물체를 피하십시오.
- 큰 전자기 방사선 장비 (Wi-Fi 라우터, 카메라, 마이크로 웨브 오븐) 에서 멀리하십시오. 간섭을 방지하기 위해 최소 2 미터 거리를 유지하십시오.
- 감지 거리는 설치 높이와 주변 온도에 따라 달라질 수 있습니다.
면책
제품 기술의 복잡성과 응용 환경의 차이로 인해 이 사양은 참고로만 제공됩니다.우리는 사전 통지 없이 제품 사양을 변경할 권리를 보유하고 법적 약속이나 보장을 하지 않습니다사용자들은 그들의 응용 경험에 따라 사양의 내용을 보완하거나 수정하도록 권장됩니다.
자세한 기술 정보 및 응용 프로그램 지원은 판매 담당자와 연락하십시오.
