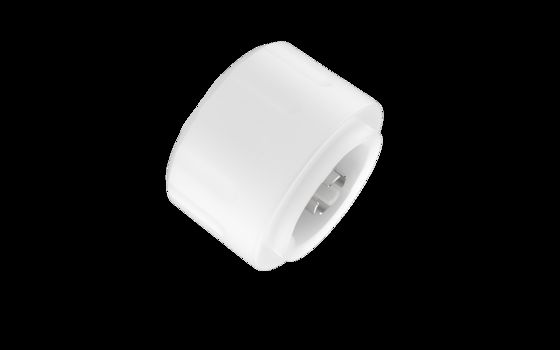

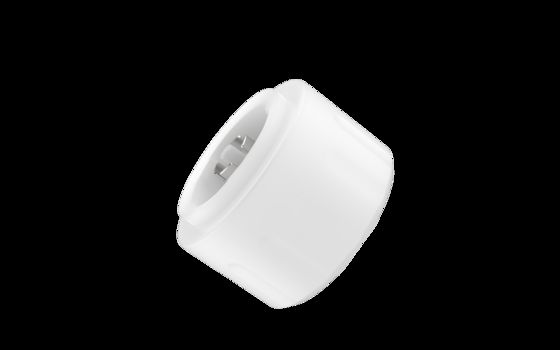

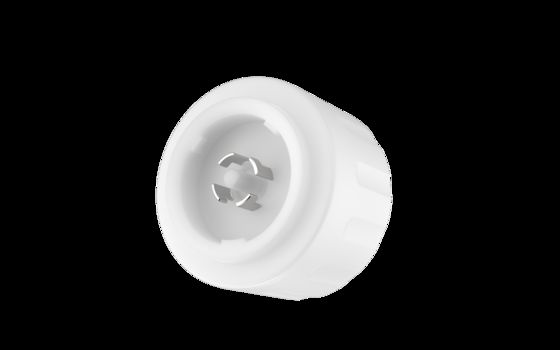

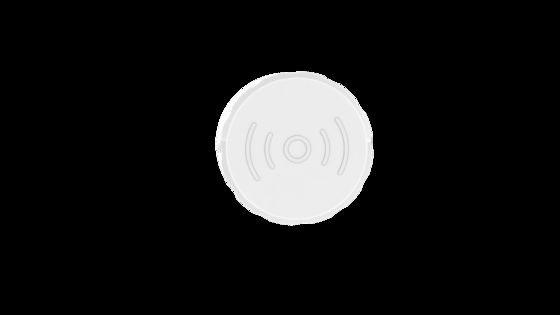

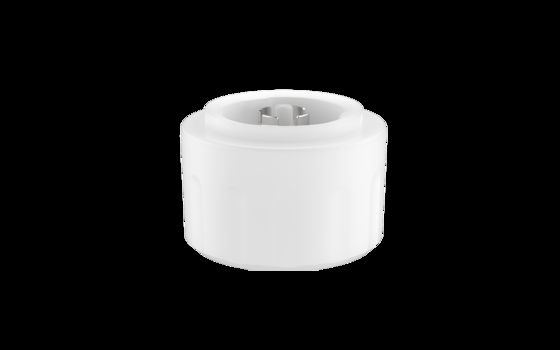

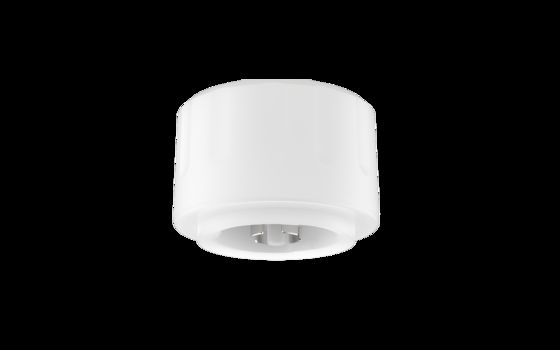

Zhaga book 18 하이 베이 센서, 낮 빛 우선 기능 최대 장착 높이 15m
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정격전압 | 11-15VDC | 출력 신호 | 0-10VDC 디밍 신호 |
|---|---|---|---|
| 작업 빈도 | 5.8GHz ±75MHz, ISM 대역 | 설치 높이 | 12m (15m 최대) |
| IP 등급 | IP65 | 일생 | 5 년 보증 @TA |
| 강조하다 | Zhaga 책 18 높은 베이 센서,일광 우선 순위를 가진 마이크로 웨브 모션 센서,높은 베이 센서 15m 장착 높이 |
||
제품 설명
Zhaga Book 18 하이 베이 센서
낮 빛 우선 기능 최대 장착 높이 15m
제품 특성
- 특허를 받은 낮은 임피던스 평면 안테나
- Zhaga Book 18 기본과 일치합니다.
- 최대 설치 높이 15m, 대부분의 창고에 적합
- 미니 센서 탐지기와 함께, 높은 베이 빛에 적합합니다
- 낮은 송신력, 인간에 해를 끼치지 않습니다
- 패러미터를 조정하는 원격 제어 지원
- 새로운 특허 디자인 센서 안테나 두 가지 감지 모드: 높은 감수성 감지 및 간섭 면역 감지 (많은 금속 반사 표면이있는 설치 환경에 적합)
- 온도, 습도, 소음, 먼지 등에 영향을 받지 않습니다.
기술 매개 변수
| 입력 | |
|---|---|
| 정량 전압 | 11-15VDC |
| 작동 전류 | 25±3mA |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | 0-10VDC 디밍 신호 |
| 센서 매개 변수 | |
| 작업 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 전송 전력 | 최대 3mW |
| 일광 우선 순위 | 켜기: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux 끄는 스위치: 150Lux/200Lux/300Lux |
| 대기 DIM 레벨 | 10% (1.4-1.6V) 20% (1.9-2.1V) 30% (2.9-3.1V) 50% (4.9-5.1V) |
| 탐지 범위 (방사선) | 천장 설치 높이 12m: 0.3m/s≥4m, 1m/s≥3m; 테스트 조건: 제품은 100% 감수성으로 설정됩니다. |
| 설치 높이 | 12m (15m 최대) |
| 3dB 광선 각도 | 82°@XZ 평면 95°@YZ 평면 |
| 환경 | |
| 작동 온도 | -25~60°C |
| 저장 온도 | -40°C~80°C, 습도 ≤85% (비 응축) |
| 인증 표준 | |
| 인증 | 빨간색 |
| 환경 요구 사항 | RoHS 2를 준수합니다.0, 범위를 요구 |
| IP 등급 | IP65 |
| 다른 것 | |
| 배선 | Zhaga Book 18 커넥터 |
| 설치 요구 사항 | 내장식 |
| 포장 요구 사항 | 랩보드 + 카튼 (K=A) |
| 순중량 | 40±3g |
| 일생 | 5년 보증 @Ta |
기능
| ON-OFF 기능 | 대기 기간은 "0s"로 설정 |
| 2단계 디밍 | 대기 기간은 "+∞"로 설정 |
| 3단계 디밍 | 대기시간은 "10s/1min/3min/5min/10min/30min"로 설정합니다. |
| 일광 우선 순위 | 원격 압력 DH 모드와 낮 빛 센서는 "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"로 설정 |
| 낮에 수확 | 제1호 |
제품 정보
- 차원 (단위:mm)
- 배선, 기능
설치 지침
참고:설치 할 때 마이크로 웨브 안테나 평면이 금속으로 덮여 있지 않도록 주의하십시오.
탐지 범위
리모컨
초기화
- 스위치 기능 / 3단계 디밍 기능: 초기의 에너지 센서가 100% 밝기로 켜고 10초 후에 꺼집니다. 초기화 시,외부 동작 감지 신호가 감지되지 않습니다..
- 두 단계 디밍 기능: 초기의 에너지 센서에서 빛은 100% 밝기를 켜고 10 초 후에 낮은 밝기로 전환합니다 (스탠드바이 디밍 수준에 의해 설정된 밝기).초기화 중, 외부 움직임 감지 신호가 감지되지 않습니다.
기본 설정
- 센서는 전문 전기사가 설치해야 합니다. 설치 전에 전원을 끄십시오.
- 마이크로 웨이브는 금속을 침투 할 수 없습니다. 닫힌 또는 반 닫힌 금속 램프에 제품을 배치하지 마십시오. 금속이나 유리는 제품의 위에 덮을 수 없습니다.안테나가 금속판을 통과해야 하는 경우, 센서의 위쪽이 금속 판에 가깝다는 것을 확인하십시오.
- 감수성 영역은 물체의 이동 속도, 움직이는 물체의 크기, 장착 높이, 장착 각도, 작업 환경, 반사 물질 등과 관련이 있습니다.감지 영역은 165cm 높이의 테스터에 의해 측정 된 전형적인 값입니다..
- 벽 설치 장치에서 센서의 감지 거리는 천장 설치 장치에 비해 크게 증가합니다. 벽 설치 장치가 사용되면감수성을 줄이거나 사용 설정을 확인하기 위해 저희에게 연락하십시오.낮 빛의 경계는 그림자 없는 햇볕이 있는 날과 주변 빛의 분산 반사 상태에서 측정됩니다.다른 환경과 기후는 낮빛 센서가 측정하는 다른 밝기 값을 유발합니다..
- 다른 설치 환경에서 센서 매개 변수를 재구성해야 할 수도 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 센서 사이의 설치 거리는 3m 이상이고 센서와 라우터 사이의 설치 거리는 2m 이상으로 권장됩니다.
- 센서 제품의 설치 높이는 15m를 초과할 수 없으며 최적 높이는 12m입니다.
- 센서는 실내용으로만 사용된다. 실외 또는 반외용의 방수 효과는 영향을 받을 것이다. 바람, 비, 움직이는 물체는 잘못된 트리거를 일으킬 수 있다.
- 진동 신호는 트리거 센서에 이동 신호로 간주됩니다. 설치 센서는 큰 금속 장비, 파이프,에어컨 매출장, 배기가스 구멍, 연기가 배기가스 기계 포트, 흔들리는 팬, 등 탐지 영역의 애완 동물은 잘못된 트리거를 일으킬 수 있습니다.
- 마이크로파 모듈의 안테나 표면은 입력 AC, 출력 DC, 직선교, 변압기,스위치 튜브 및 다른 고전력 장치로 마이크로 웨브 센서 안테나의 정상적인 작동에 영향을 미치는 고 주파수 신호를 피하기 위해.
- 다른 0-10V 드라이버와 센서, 낮은 빛 효과는 다를 수 있습니다.
- 안정적인 출력 전압과 낮은 파동 계수를 가진 DC 조절 전원 공급을 사용해야합니다. 전원 공급의 파동은 100mV 미만, 부하 전류는 50 mA 이상이어야합니다.
- 새로운 설치 환경을 위해 대량 설치 전에 먼저 5pcs 프로토 타입을 설치하고 테스트하는 것이 좋습니다.
