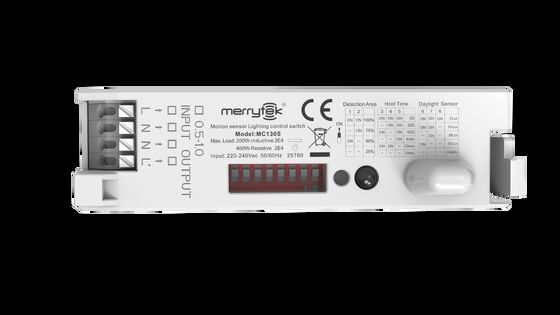

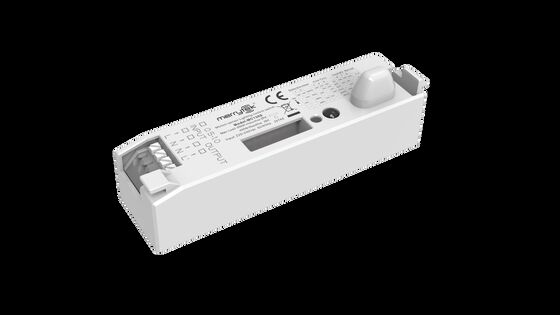

천장등 긴 스트립 마이크로웨이브 AC 켜짐/꺼짐 동작 감지 센서, 삼방 증명등과 호환
제품 상세 정보
| 정격전압 | 220-240VAC 50/60Hz | 대기전력 | 0.5W 이하 |
|---|---|---|---|
| 출력 제어 | 온 오프 | 작동 주파수 | 5.8 GHz ±75MHz, ISM파역 |
| 작동 온도 | -25~60°C | 일생 | 5 년 보증 @TA |
| 강조하다 | 마이크로웨이브 동작 감지 센서 천장등,긴 스트립 동작 감지 센서등,삼방 증명등 호환 동작 감지 센서 |
||
제품 설명
천장등 장선 마이크로파 AC ON/OFF 모션 센서
3단계 빛 으로 작동 하는 데 적합
제품 특성
- 천장 조명용 특허 미니 커플링 이중 포스 안테나
- 가짜 트리거 없이 금속 LED 트레이에 적합합니다.
- 콤팩트 크기, 빛 분포에 영향을 미치지 않습니다
- 낮은 사이드 로브, 금속 반사 공간에서 거짓 트리거가 없습니다
- 낮은 전송 전력, 인간에게 안전
- 센서 데이터는 DIP 스위치 및 원격 제어로 설정할 수 있습니다.
- 온도, 습도, 소음, 먼지 등에 영향을 받지 않습니다.
기술 매개 변수
입력
| 가등전압 | 220-240VAC 50/60Hz |
| 대기 전력 | ≤0.5W |
| 전압 테스트 | L-N: 1kV |
출력
| 출력 제어 | ON-OFF |
| 용량 | 200W (인덕티브/LED); 400W (항성) |
| 최대 전압 용량 | 10A 릴레이: 30A (50% Ipeak, 두 번째 = 200us, 230Vac 풀 로드, 냉동 시작) |
센서 매개 변수
| 작동 주파수 | 5.8 GHz ±75MHz, ISM 파동 대역 |
| 전력 전달 | 최대 1mW |
| 반지름 탐지 | r≥3m @ 천장 장착, r≥8m @ 벽 장착 (운동 속도: 1m/s, 100% 감수성, 165cm 사람) |
| 장착 높이 | 2.5-5m (상장 장착), 2-3m (벽 장착) |
환경
| 작동 온도 | -25~60°C |
| 저장 온도 | -40°C ~ 80°C, 습도: ≤85% (비 응축) |
인증 및 표준
| 인증서 | CE, RED, UKCA, SAA, CB |
| 환경 요구 사항 | RoHS 2를 준수합니다.0, 도달 |
| IP 등급 | IP20 |
다른 사양
| 배선 | 압축형 터미널 블록, 배선 0.5-0.75mm2 |
| 설치 | 내장 |
| 패키지 | 거품 봉지 + 클랩보드 + 카튼 (K=A) |
| 순중량 | 36g±3g |
| 일생 | 5년 보증 |
함수 개요
| 기능 | 설명 |
|---|---|
| ON-OFF 기능 | 일광 센서를 "취소"로 설정하거나 주변 밝기는 미리 설정된 일광 센서 값보다 낮습니다. 움직이는 신호를 감지하면 센서가 작동하고 빛이 켜집니다.대기 시간이 끝나면, 빛이 꺼질거야. |
| 2단계 디밍 | 제1호 |
| 3단계 디밍 | 제1호 |
| 낮 에 수확 | 제1호 |
| 일광 우선 순위 | 제1호 |
제품 정보
배선 및 기능 다이어그램
센서는 하나의 부하만 연결하도록 설계되었습니다. 하나 이상의 부하를 연결하면 센서가 손상 될 수 있습니다.
설치 지침
천장 조명에서 사용하는 것이 좋습니다.
스크루 설치
스냅 인 설치
참고: 장비를 설계하기 전에 센서 설치 방법을 Merrytek에서 확인하십시오.
절단 크기
초기화 및 기본 설정
초기화
전원을 켜면 센서가 자동으로 100% 밝기로 빛을 켜고 10초 후에 빛을 끄고 초기화 시 센서는 움직임을 감지할 수 없습니다.
기본 설정
감수성: 100%, 대기 시간: 5초, 낮 빛 센서: 비활성화
신청신고
- 센서는 전문 전기사가 설치해야합니다. 설치, 배선, 또는 DIP 스위치를 설정하기 전에 전력을 끄십시오.
- 마이크로 웨이브는 금속을 침투 할 수 없습니다. 닫힌 또는 반 닫힌 금속 램프에 제품을 배치하지 마십시오. 금속이나 유리가 제품의 위에 덮을 수 없습니다.안테나가 금속판을 통과해야 하는 경우, 센서의 위쪽이 금속 판에 가깝다는 것을 확인하십시오.
- 감수성 영역은 물체의 이동 속도, 움직이는 물체의 크기, 장착 높이, 장착 각도, 작업 환경, 반사 물질 등과 관련이 있습니다.감지 영역은 165cm 높이의 테스터에 의해 측정 된 전형적인 값입니다..
- 낮 빛의 경계는 햇빛이 잘 드는 날, 그림자가 없는 날, 그리고 주변 빛의 분산 반사 상태에서 측정된다.다른 환경과 기후는 낮빛 센서가 측정하는 다른 밝기 값을 유발합니다..
- 센서 사이의 설치 거리는 2m 이상이고 센서와 라우터 사이의 설치 거리는 2m 이상으로 권장됩니다.
- 센서는 금속, PCB, LED 트레이 등에 덮여 있거나 숨기지 않아야합니다. 센서 안테나와 주변 재료 사이의 거리는 5mm 이상 있어야합니다.센서 안테나 근처에 금속 또는 PCB 흔적이 없어야 합니다, 위에 또는 아래에. 덮개의 권장 두께는 2mm이며, 센서 안테나와 덮개 사이의 거리를 유지 3.2mm 이상입니다.
- 진동 신호는 트리거 센서에 이동 신호로 간주됩니다. 센서를 설치하는 것은 큰 금속 장비, 파이프,에어컨 매출장, 배기가스 구멍, 연기가 배기가스 기계 포트, 흔들리는 팬, 등 탐지 영역에있는 애완 동물은 잘못된 트리거를 일으킬 수 있습니다.
- 마이크로파 모듈의 안테나 표면은 입력 AC, 출력 DC, 직렬교, 트랜스포머,스위치 튜브 및 다른 고전력 장치로 마이크로 웨브 센서 안테나의 정상적인 작동에 영향을 미치는 고 주파수 신호를 피하기 위해.
- 센서는 실내용으로만 사용된다. 실외 또는 반외용의 방수 효과는 영향을 받을 것이다. 바람, 비, 움직이는 물체는 잘못된 트리거를 일으킬 수 있다.
