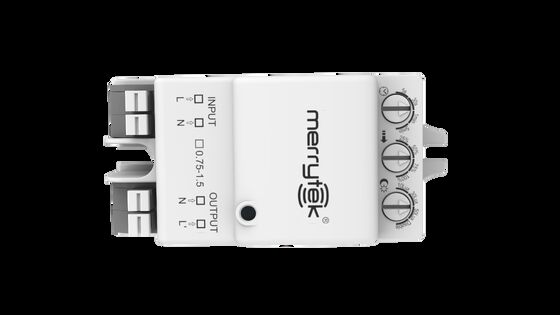

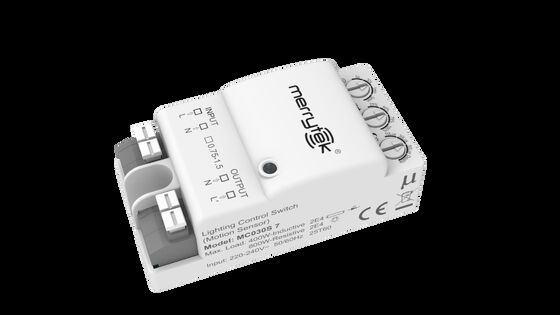

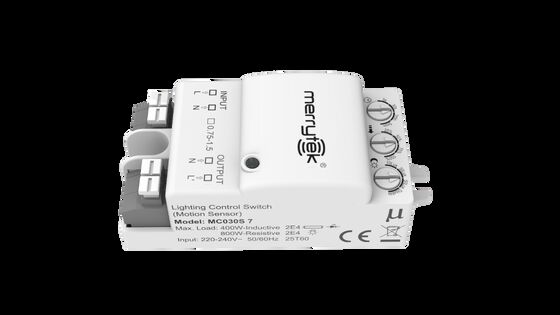

마이크로 웨브 ON/OFF 모션 센서, 로터리 스위치 설정, 낮은 대기 전력
제품 상세 정보
| 전압 범위 | 110-240VAC 50/60Hz | 출력 제어 | 온 오프 |
|---|---|---|---|
| 작동 주파수 | 5.8 GHz ±75MHz, ISM파역 | 장착 높이 | 3m(천장 설치), 최대 6m) |
| 작동 온도 | -25~60°C | 일생 | 5 년 보증 @TA |
| 강조하다 | 회전 스위치와 함께 마이크로 웨브 모션 센서,저전력 마이크로파 모션 센서,마이크로 웨브 ON OFF 모션 센서 |
||
제품 설명
마이크로 웨브 ON/OFF 모션 센서, 로터리 스위치 설정, 낮은 대기 전력
제품 특성
- 낮은 대기 전력으로 새로운 ERP 표준을 준수합니다.
- 5.8GHz 마이크로파 라이선스 없는 ISM 파동 대역; RED & TUV 승인과 일치하는 대량 주문
- 컴팩트 크기의 디자인, 대부분의 조명 장치에 내장 될 수 있습니다
- 간단한 작동: 감지 영역, 대기 시간, 낮 빛 센서 및 다른 매개 변수를 변경 로터리 스위치를 조정
- 편리한 연결을 위한 입력 및 출력 단말기
- 5년 보증
기술 매개 변수
| 입력 | |
|---|---|
| 전압 범위 | 110-240VAC 50/60Hz |
| 대기 전력 | ≤0.1W |
| 전압 테스트 | L-N: 4kV |
| 출력 | |
| 출력 제어 | ON-OFF |
| 용량 | 200W@230Vac ((인덕티브/LED); 400W@230Vac ((레지스티브) 400W@230Vac ((인덕티브/LED); 800W@230Vac ((항성) |
| 최대 전압 용량 | 30A (50% Ipeak, twidth =500us, 230Vac 풀 로드, 콜드 스타트) 60A (50% 최고, 두 번째 = 200us, 230Vac, 풀 로드, 콜드 시작) |
| 센서 매개 변수 | |
| 작동 주파수 | 5.8 GHz ±75MHz, ISM 파동 대역 |
| 전력 전달 | 최대 1mW |
| 대기 시간 | 5s/30s/1min/5min 회전 스위치로 |
| 탐지 영역 | 회전 스위치로 100%/75%/50%/25% |
| 낮빛 센서 | 10Lux/30Lux/50Lux/Disable (Diffusion) 회전 스위치로 |
| 반지름 탐지 | 천장 설치 3m 높이: 1m/s ≥ 2.5m, 0.3m/s ≥ 3.5m 시험 조건: 제품 설정 100% 감수성, 60m2 실내 개방형 공간 |
| 장착 높이 | 3m (상장 장착), 최대 6m |
| 환경 | |
| 작동 온도 | -25~60°C |
| 저장 온도 | -40°C~80°C, 습도: ≤85% (비 응축) |
| 최대 껍질 온도 (Tc) | 80°C |
| 인증기준 | |
| 인증서 | CE, RED |
| 환경 요구 사항 | RoHS 2를 준수합니다.0, 도달 |
| IP 등급 | IP20 |
| 제품 분류 | 클래스 II |
| 다른 것 | |
| 배선 | 압축형 터미널 블록, 배선 0.75-1.5 mm2 |
| 설치 | 내장 |
| 패키지 | 거품 가방 + 클랩보드 + 카튼 (K=A) |
| 순중량 | 370.8±3g |
| 일생 | 5년 보증 @Ta |
기능
| ✓ ON-OFF 기능 | 일광 센서를 "취소"로 설정하거나 주변 밝기는 미리 설정된 일광 센서 값보다 낮습니다. 움직이는 신호를 감지하면 센서가 작동하고 빛이 켜집니다.대기 시간이 끝나면, 빛이 꺼질거야. |
| ○ 2단계 둔화 | 제1호 |
| ○ 3단계 가시화 | 제1호 |
| ○ 낮 에 수확 | 제1호 |
| ○ 낮 빛 을 우선 으로 고려 하는 것 | 제1호 |
| ○ 민감성 이 높거나 낮다 | 제1호 |
| ○ 그룹화 | 제1호 |
제품 정보
참고:센서는 하나의 부하만 연결하도록 설계되었습니다. 하나 이상의 부하를 연결하면 센서가 손상 될 수 있습니다.
탐지 범위
DIP 스위치 설정
초기화
전원을 켜면 센서가 자동으로 100% 밝기로 빛을 켜고 10 초 후에 빛을 끄고 초기화 시 센서는 움직임을 감지할 수 없습니다.
기본 설정
감수성: 100%, 대기 시간: 5초, 낮 빛 센서: 비활성화
신청신고
- 센서는 전문 전기사가 설치해야합니다. 설치, 배선, 또는 DIP 스위치를 설정하기 전에 전력을 끄십시오.
- 마이크로 웨이브는 금속을 침투 할 수 없습니다. 닫힌 또는 반 닫힌 금속 램프에 제품을 배치하지 마십시오. 금속이나 유리가 제품의 위에 덮을 수 없습니다.안테나가 금속판을 통과해야 하는 경우, 센서의 위쪽이 금속 판에 가깝다는 것을 확인하십시오.
- 센서 사이의 설치 거리는 2m 이상으로 권장됩니다. 스위치와 라우터와 같은 무선 장치에서 멀리하십시오.센서와 라우터 사이의 설치 거리가 2m 이상으로 권장됩니다.마이크로 웨브 센서의 안테나 표면은 입력 AC와 출력 DC에서 떨어져 있어야 마이크로 웨브 센서 안테나의 정상적인 작동에 영향을 미치는 낮은 / 높은 주파수 신호를 피합니다.
- 민감도 영역은 물체의 이동 속도, 움직이는 물체의 크기, 장착 높이, 장착 각도, 작업 환경, 반사 물질 등과 관련이 있습니다.감지 영역은 165cm 높이의 테스터에 의해 측정 된 전형적인 값입니다..
- 이 모델은 천장 설치에 적합합니다. 벽 설치를 사용하면 마이크로 웨브 센서 감지 영역이 크게 증가합니다.그리고 그것은 마이크로파의 현상을 일으킬 수 있습니다 벽을 침투하거나 빛이 꺼지지 않습니다그래서 10%로 민감도를 조정하십시오. 10%의 민감도를 사용할 수 없다면 벽 설치를 피하거나 제조업체에 기술 지원을 요청하십시오.
- 낮 빛의 경계는 햇빛이 잘 드는 날, 그림자가 없는 날, 그리고 주변 빛의 분산 반사 상태에서 측정된다.다른 환경과 기후는 낮빛 센서가 측정하는 다른 밝기 값을 유발합니다..
- 센서는 금속, PCB, LED 트레이 등에 덮여 있거나 숨기지 않아야합니다. 센서 안테나와 주변 재료 사이의 거리는 5mm 이상 있어야합니다.센서 안테나 근처에 금속 또는 PCB 흔적이 없어야 합니다, 위에 또는 아래에. 덮개의 권장 두께는 2mm이며, 센서 안테나와 덮개 사이의 거리를 유지 3.2mm 이상입니다.
- 진동 신호는 트리거 센서에 이동 신호로 간주됩니다. 설치 센서는 큰 금속 장비, 파이프,에어컨 매출장, 배기가스 구멍, 연기가 배기가스 기계 포트, 흔들리는 팬, 등 탐지 영역에있는 애완 동물은 잘못된 트리거를 일으킬 수 있습니다.
- 마이크로파 모듈의 안테나 표면은 입력 AC, 출력 DC, 직렬교, 트랜스포머,스위치 튜브 및 다른 고전력 장치로 마이크로 웨브 센서 안테나의 정상적인 작동에 영향을 미치는 고 주파수 신호를 피하기 위해.
- 센서는 실내용으로만 사용된다. 실외 또는 반외용의 방수 효과는 영향을 받을 것이다. 바람, 비, 움직이는 물체는 잘못된 트리거를 일으킬 수 있다.센서가 금속 램프에 설치되면, 금속 반사 표면 또는 작은 밀폐 환경, 마이크로 웨이브는 여러 번 반사되고 잘못된 트리거를 일으킬 것입니다.감수성을 줄이거나 제조사에게 기술 지원을 요청하십시오..
- 주변 온도가 80°C 이상일 때, 과온 보호가 작동될 수 있다 (냉각 후 자동 복원).
- 새로운 설치 환경에서는 설치 전에 5pcs 샘플을 테스트하는 것이 좋습니다.
