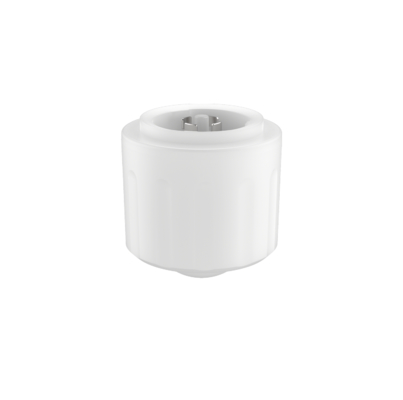

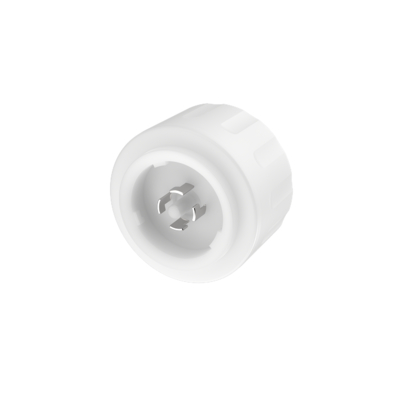

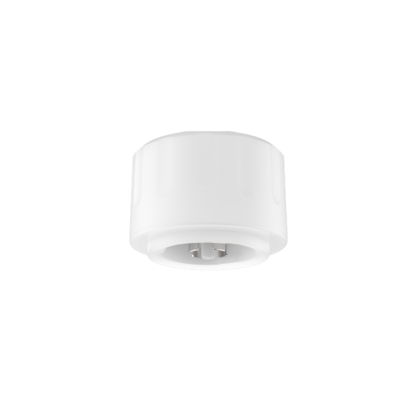

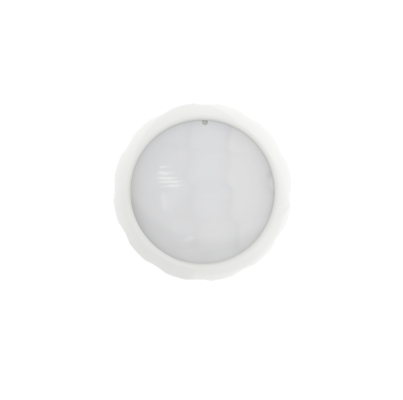

12Vdc PIR 무선 2.4G 네트워킹 모션 센서, 주광 수확 가능, 최대 12m 설치
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Operating Voltage | 12±1VDC | Operating current | 35±5mA |
|---|---|---|---|
| Output signal | 0-10V dimming signal | Mounting Height | 10m (12m Max ) |
| Operating Temperature | -20℃-55℃ | Certificate | CE |
| Lifetime | 5 years warranty@Ta | ||
| 강조하다 | 12Vdc 무선 모션 센서,2.4G 네트워킹 PIR 센서,주광 수확 모션 감지기 |
||
제품 설명
12Vdc PIR 무선 2.4G 네트워킹 모션 센서
주광 수집 가능, 최대 12m 설치
제품 사양
| 속성 | 값 |
|---|---|
| 작동 전압 | 12±1VDC |
| 작동 전류 | 35±5mA |
| 출력 신호 | 0-10V 디밍 신호 |
| 장착 높이 | 10m (최대 12m) |
| 작동 온도 | -20℃-55℃ |
| 인증서 | CE |
| 수명 | 5년 보증@Ta |
제품 특징
- 12Vdc 입력, DC 시스템 또는 12V DC 보조 전원 출력이 있는 LED 드라이버에 적합
- 0-10V 디밍 단자, 3단계 또는 2단계 선택 가능, 감지 영역 조절 가능
- PIR 모션 감지 센서
- 실내 최대 장착 높이는 12m
- 모든 센서 매개변수는 리모컨으로 설정 가능
- 무선 2.4G 네트워킹 지원
기술 매개변수
| 입력 | |
|---|---|
| 정격 전압 | 12±1V DC |
| 작동 전류 | 35±5mA |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | 0-10V 디밍 신호 |
| 센서 매개변수 | |
| 감지 모드 | PIR 감지 |
| 감지 영역 | 25%/50%/75%/100% (리모컨 설정) |
| 유지 시간 | 5초/30초/1분/3분/5분/10분/20분/30분 (리모컨 설정) |
| 대기 기간 | 0초/10초/1분/3분/5분/10분/30분/+∞ (리모컨 설정) |
| 대기 DIM 레벨 | 10%/20%/30%/50% (리모컨 설정) |
| 주광 센서 | 일반 주광: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/비활성화 (리모컨 설정) (주변광 확산) |
| 주광 수집 | 100L/200L/300L/400L/500L/600L/비활성화 (주광 수집 모드 진입; 리모컨 설명서 참조) |
| 감지 영역(반경) | 천장 장착 높이 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| 장착 높이 | 10m (최대 12m) |
| 무선 매개변수 | |
| 작동 주파수 | 2.4GHz |
| 전송 전력 | 6dBm |
| 그룹 노드 | 최대 32개 (1개 그룹) |
| 전송 거리 | 지점 간 전송 최대 15m |
| 환경 | |
| 작동 온도 | -20℃-55℃ |
| 보관 온도 | -40℃~80℃, 습도≤85% (비응축) |
| 인증 표준 | |
| 인증됨 | CE UL |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP65 |
| 기타 | |
| 배선 | 표준 Zhaga Book 18 커넥터 |
| 설치 | 외부 |
| 패키지 | 클래퍼보드+상자(K=A) |
| 순 중량 | 39±2g |
| 수명 | 5년 보증@Ta |
기능 설명
| 기능 | 설정 |
|---|---|
| ON-OFF 기능 | 대기 기간을 "0초"로 설정 |
| 2단계 디밍 | 대기 기간을 "+∞"로 설정 |
| 3단계 디밍 | 대기 기간을 "10초/1분/3분/5분/10분/30분"으로 설정 |
| 주광 수집 | 리모컨으로 DH 모드+주광 센서 100L/200L/300L/400L/500L/600L 설정 |
| 네트워크 기능 | 리모컨으로 그룹 설정(예: 1~16), Rx 수신 신호 설정 |
제품 정보
치수(단위: mm)
배선
설치 설명서(Zhaga Book 18 회전 가능)
참고: 설치 시 전자레인지 안테나 평면이 금속에 의해 막히지 않도록 주의하십시오.
감지 범위
리모컨 MH17
초기화
전원을 켠 후 센서는 45-60초 동안 예열된 후 작동을 시작합니다.
기본 설정
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화, 대기 기간: 0초, 대기 디밍 레벨: 10%
응용 프로그램 알림
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
- PIR 센서는 어떤 물질도 관통할 수 없으므로 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
- 추운 겨울에는 두꺼운 옷을 입으면 센서가 사람을 감지하기 어려울 수 있습니다.
- 열 신호는 센서를 트리거하는 움직임 신호로 간주됩니다. 에어컨 또는 기타 열원과 센서가 마주하지 않도록 하십시오.
- 센서는 실내 전용입니다. 실외 햇빛은 센서의 감지에 영향을 미칠 수 있습니다.
- 지속적인 개선으로 인해 이 설명서의 내용은 사전 통지 없이 변경될 수 있습니다.
- 다른 0-10V 드라이버와 함께 작동할 때 디밍 성능이 다를 수 있습니다.
주광 임계값은 그림자가 없고 주변광이 반사되지 않는 맑은 환경에서 측정됩니다. 주변 럭스 레벨은 환경, 날씨, 기후, 시간 및 계절에 따라 다를 수 있습니다.
감지 거리는 사람의 키, 장착 높이, 장착 각도, 작동 환경 온도 등과 관련이 있습니다. 주변 온도가 인체 온도 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 모션 감지가 현저히 약해지거나 반응하지 않습니다. 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 오작동이 발생할 수 있으므로 감지 감도를 줄여 보십시오. 오작동이 지속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않습니다.
제공된 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터가 측정한 일반적인 값입니다.
이 제품은 입력 전압이 안정적이고 리플 팩터가 낮은(리플 팩터가 100mV 미만; 부하 전류가 25mA보다 큼) 전압 안정화 DC 전원 공급 장치와 함께 사용해야 합니다.
새로운 환경에 설치할 때는 대량 설치 전에 먼저 5개 이상의 제품을 설치하고 테스트하십시오.
PIR 센서 사용 시 주의 사항
PIR은 적외선 변화를 감지하는 열전형 적외선 센서입니다. 실제 사용 중에는 인체 이외의 열원 감지, 열원 온도 변화 없음 또는 열원 이동 없음, 기타 관련 환경 요인 및 PIR 응용 원칙 위반 영향 등과 같은 사항에 주의하십시오.
다음 현상으로 인해 인체 이외의 열원을 감지할 경우 PIR이 오작동할 수 있습니다.
- 작은 동물이 감지 범위에 들어올 때
- 햇빛, 자동차 헤드라이트, 백열등 등에서 나오는 원적외선이 센서에 직접 노출될 때
- 따뜻한 공기, 냉장 온실 장비의 찬 공기, 가습기의 수증기 등으로 인해 감지 범위 내의 온도가 급격하게 변할 때
다음 현상으로 인해 열원을 감지할 경우 PIR이 트리거되지 않을 수 있습니다.
- 센서와 감지 대상 사이의 원적외선 투과를 차단하는 유리 및 아크릴과 같은 물질이 있을 때
- 감지 범위 내의 열원이 거의 움직이지 않거나 빠른 속도로 움직일 때
