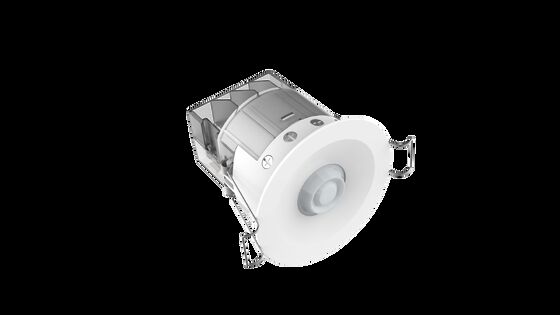

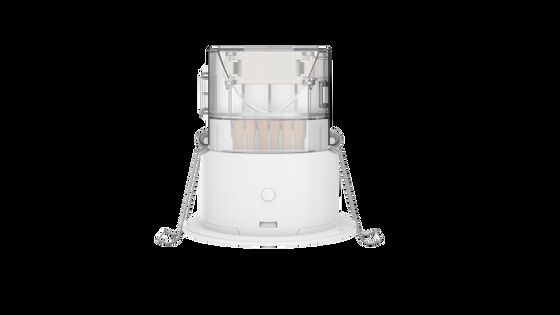

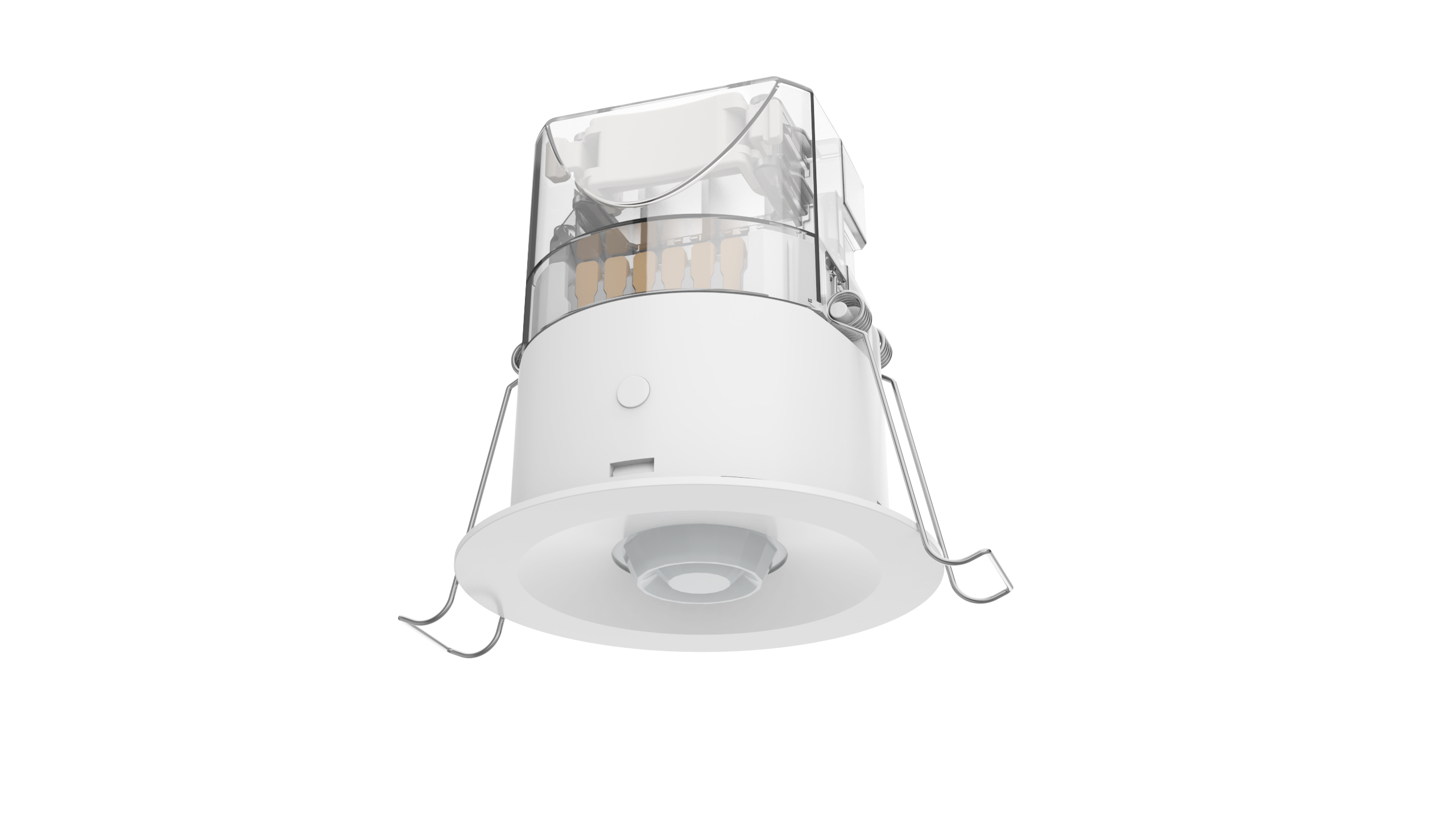

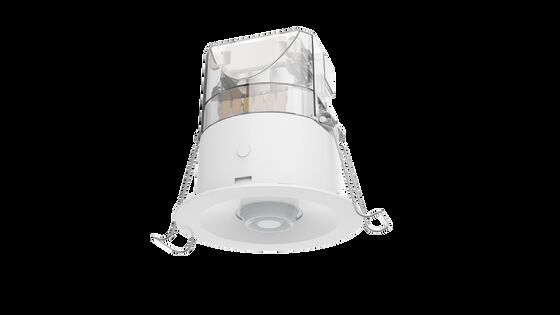

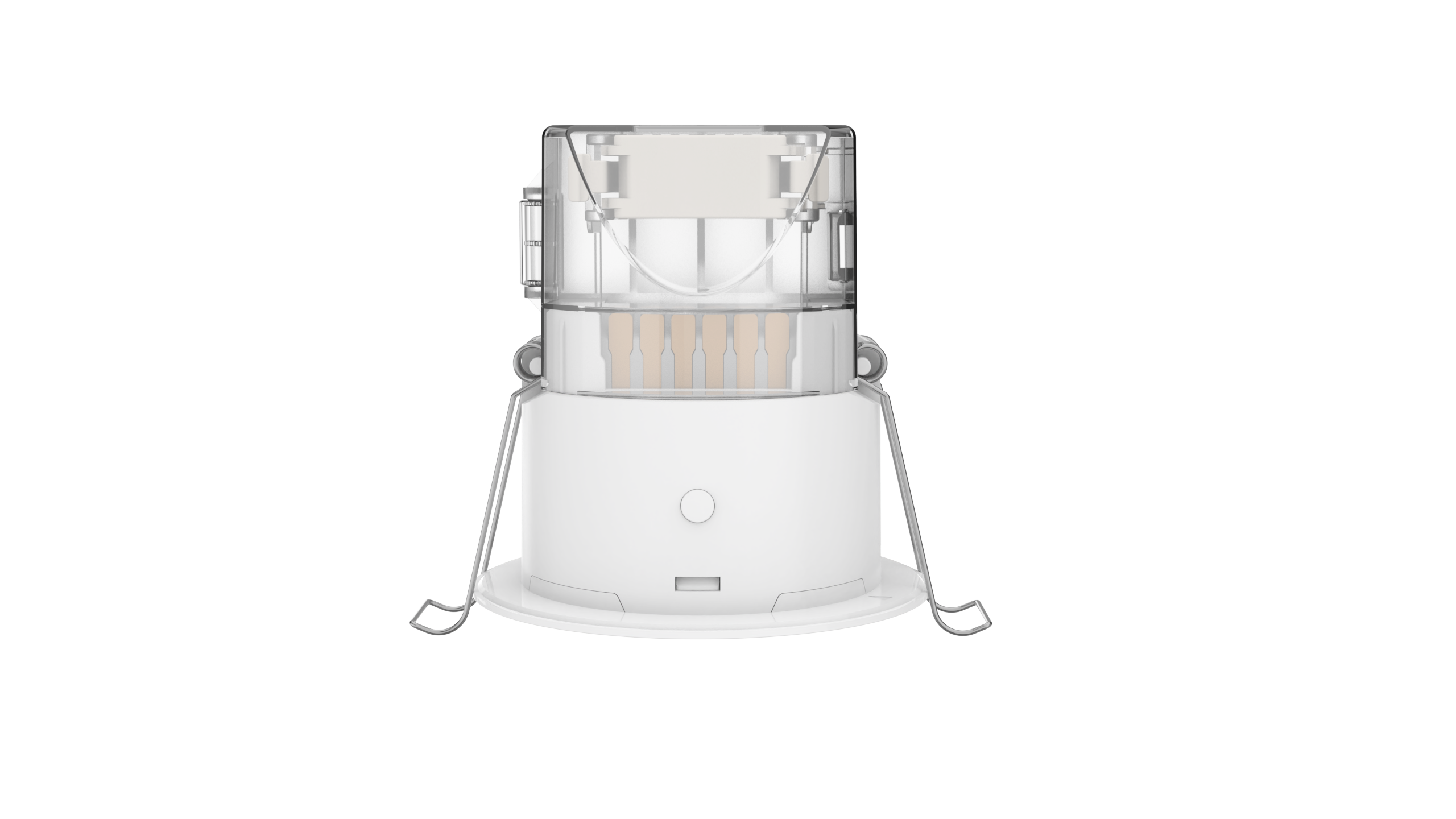

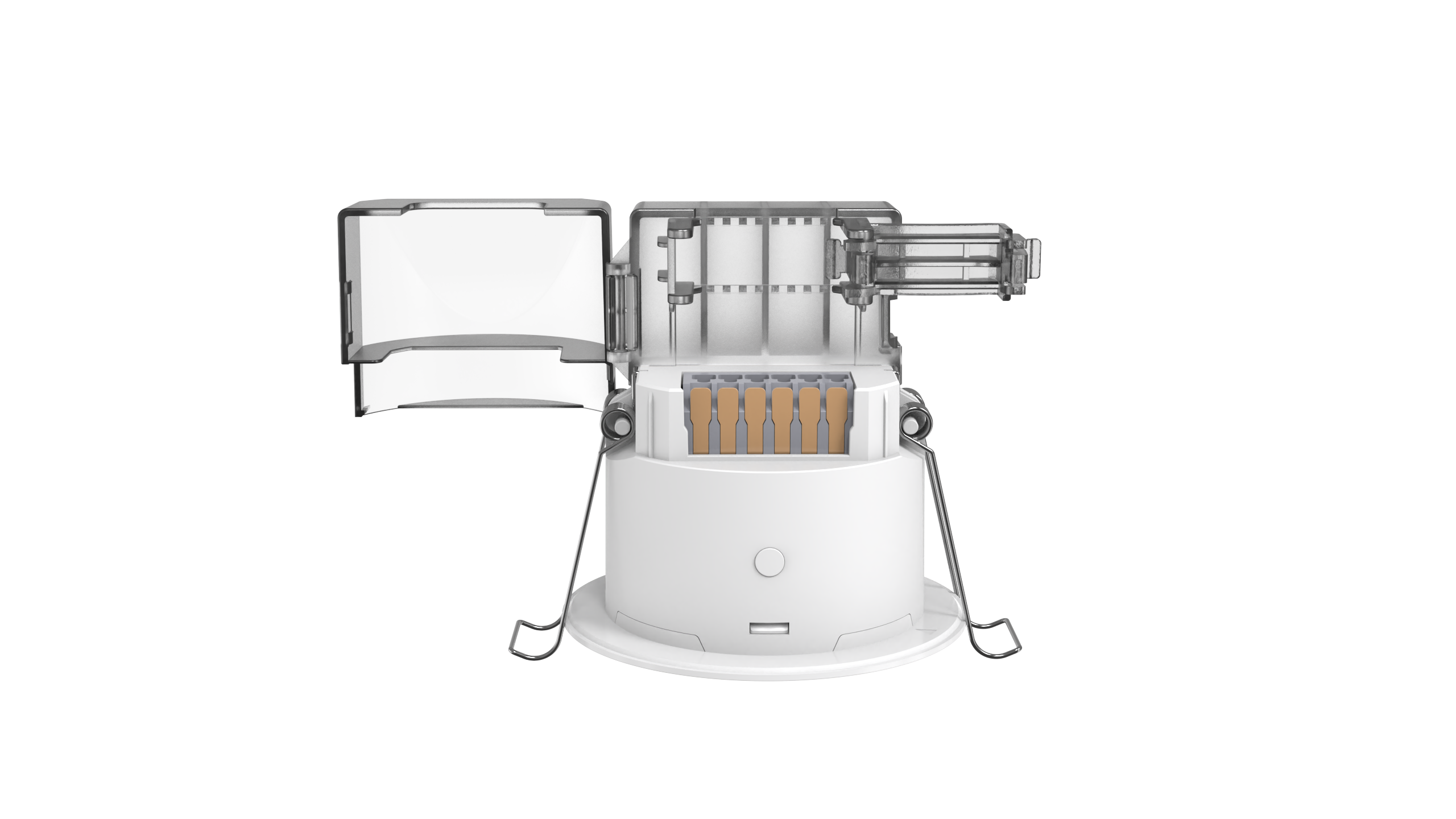

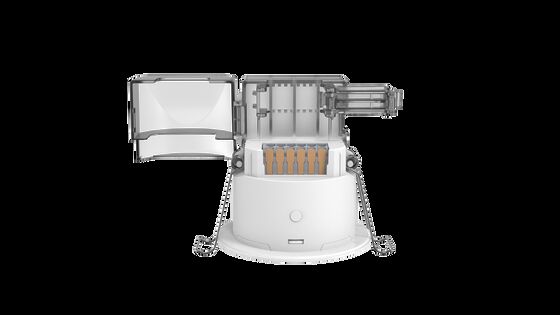

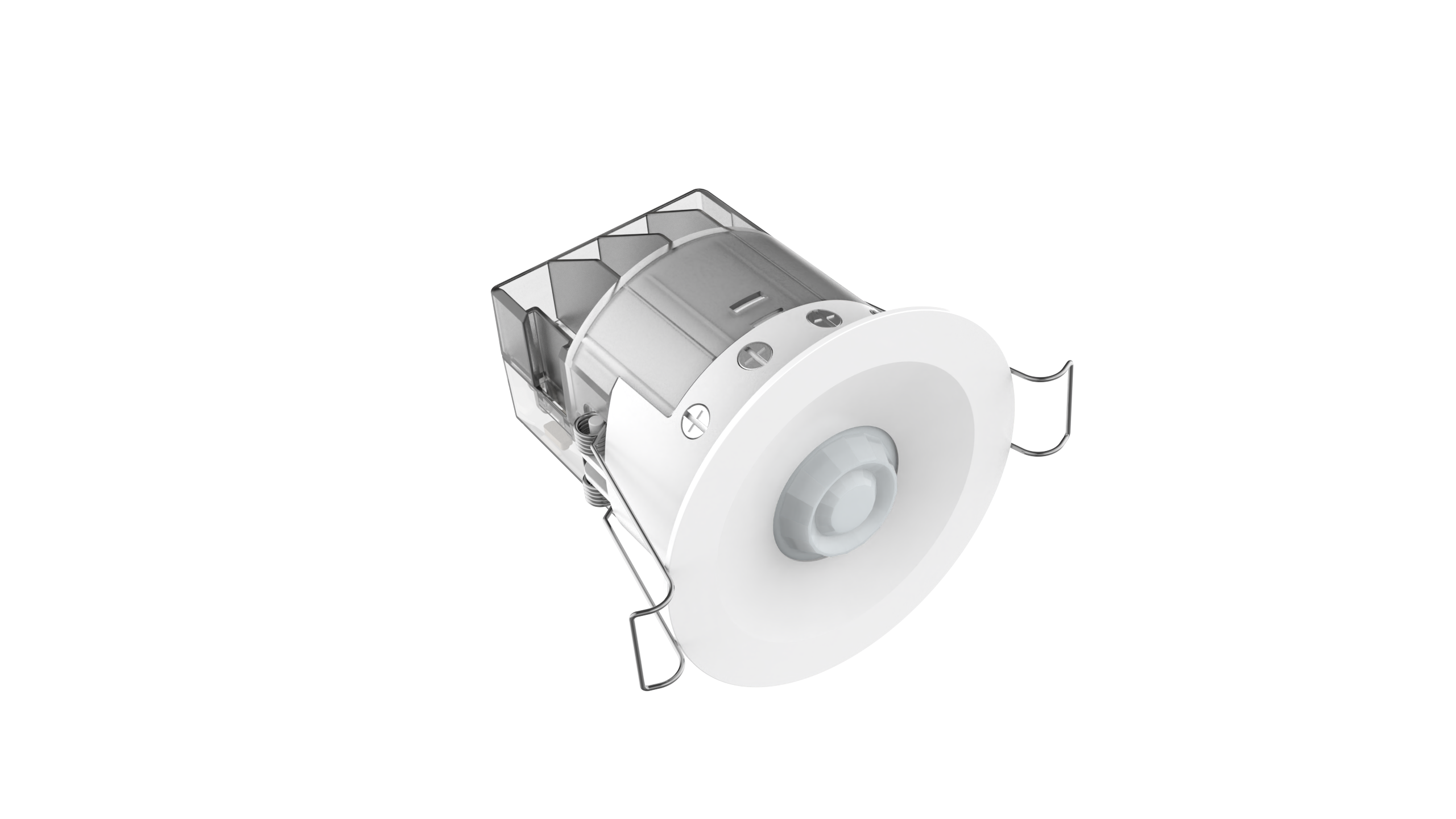

Casambi 레디 무선 PIR 모션 및 주광 감지기 (특허 렌즈 포함)
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 전압 | 220-240VAC | 작동 전류 | 최대 20mA |
|---|---|---|---|
| 전력 소비 | 0.5W 이하 | 기능 | Casambi Ready 무선 PIR 모션 및 일광 센서 |
| 사용 가능 | ON/OFF + 카삼비 블루투스 | 장착 높이 | 2.5-4m |
| 설치 | 매립형 | 컷 사이즈 | Φ63mm |
| 강조하다 | Casambi 레디 무선 모션 감지기,무선 PIR 주광 센서,특허 렌즈 모션 감지기 |
||
제품 설명
Casambi 지원 무선 PIR 모션 및 주광 감지기 (특허 렌즈 포함)
특허 렌즈를 사용한 Casambi 지원 무선 PIR 모션 및 주광 감지기
특징
- PIR 적외선 열전기 감지 기술 사용
- 인간의 움직임을 정확하게 감지하고 ON/OFF 신호 출력
- 주변 조도 감지 지원
- Casambi Bluetooth 시스템과의 통합 지원
- Casambi APP를 통해 감지 범위 및 지연 시간 설정 지원
- 최대 모션 감지 범위: 직경 10-14미터
- 16A 릴레이 출력, 최대 부하 용량 최대 1200W (저항 부하) 및 600W (용량성 부하)
- 최대 2kV 낙뢰 서지 보호 지원
- 복도 및 통로에서 모션 감지에 권장
- 천장 매립형 설치 지원
기술적 매개변수
| 입력/출력 | |
|---|---|
| 입력 전압 | 220-240Vac, 50/60Hz |
| 정격 전압 | 230Vac |
| 작동 전류 | 최대 20mA |
| 전력 소비 | ≤0.5W @230Vac |
| 출력 신호 | ON/OFF + Casambi bluetooth |
| 낙뢰 서지 | 2KV (L/N, EN61000-4-5) |
| 최대 서지 용량 | 30A (50% Ipeak, twidth=200us, 230Vac 최대 부하, 콜드 스타트) |
| 부하 유형 | 1200W (저항 부하); 600W (유도 부하) |
| 센서 매개변수 | |
| 감지 방법 | PIR + 주광 |
| 감지 감도 | Casambi 앱 설정: 100% 75% 50% 25% |
| 유지 시간 | 2초(고정)+Casambi를 통해 설정된 린거 시간 |
| 주광 센서 | Close loop에서 Casambi 앱을 통해 설정 |
| 반경 감지 범위 (100% 감도 및 3m 설치 기준) | 5-6m (접선 감지 범위, @25℃) |
| 원격 제어 | 사용 가능 (MH18/MH10) |
| 설치 높이 | 2.5-4.0m 일반 값: 3m |
| 응용 환경 | |
| 드릴 구멍 | Φ65mm |
| 작동 온도 | -25℃...+50℃ (온도가 낮을수록 감지 거리가 길어질 수 있습니다. 온도가 높을수록 감지 거리가 짧아질 수 있습니다.) |
| 보관 온도 | 25℃~+50℃, 습도≤60% (비응축) |
| 인증 표준 | |
| 인증서 | CE 준수 |
| 환경 요구 사항 | RoHS 준수 |
| IP 등급 | IP20 |
| 보증 | 3년 (제품 결함에만 해당) |
참고: "N/A"는 사용할 수 없음을 의미합니다.
치수
배선도
비고:
1. LN은 AC 입력 단자이고, L'N은 AC 출력 단자입니다. 연결 시 올바른 배선 순서를 확인하십시오.
2. 단일 센서 출력에 대한 단일 부하 요구 사항은 다음과 같습니다. 저항 부하는 1200W를 초과하지 않아야 하며, 유도 부하는 600W를 초과하지 않아야 합니다. 여러 부하를 연결할 때는 서지 값과 총 부하를 종합적으로 고려해야 합니다. 연결된 부하의 전력만 고려하려는 경우, 하나의 센서가 여러 부하를 구동할 때 순간적인 과전류로 인해 센서가 손상되는 것을 방지하기 위해 AC 접촉기 또는 AC 솔리드 스테이트 릴레이를 센서 출력에 연결하는 것이 좋습니다.
3. 개방된 공간에서 Bluetooth 통신의 유효 범위는 40m입니다. 신호를 차단하는 벽이 있는 경우 Bluetooth 통신 품질에 영향을 미칠 수 있습니다.
1. LN은 AC 입력 단자이고, L'N은 AC 출력 단자입니다. 연결 시 올바른 배선 순서를 확인하십시오.
2. 단일 센서 출력에 대한 단일 부하 요구 사항은 다음과 같습니다. 저항 부하는 1200W를 초과하지 않아야 하며, 유도 부하는 600W를 초과하지 않아야 합니다. 여러 부하를 연결할 때는 서지 값과 총 부하를 종합적으로 고려해야 합니다. 연결된 부하의 전력만 고려하려는 경우, 하나의 센서가 여러 부하를 구동할 때 순간적인 과전류로 인해 센서가 손상되는 것을 방지하기 위해 AC 접촉기 또는 AC 솔리드 스테이트 릴레이를 센서 출력에 연결하는 것이 좋습니다.
3. 개방된 공간에서 Bluetooth 통신의 유효 범위는 40m입니다. 신호를 차단하는 벽이 있는 경우 Bluetooth 통신 품질에 영향을 미칠 수 있습니다.
감지 방사 패턴
감지 신호
이 제품은 인간의 움직임 신호를 감지하며, 아래는 움직임 신호에 대한 설명입니다.
움직임 신호: 감지 영역에서 인간의 중요한 움직임(걷기)을 감지합니다.
초기화
전원이 켜지면 센서 표시등이 35초 동안 깜박인 후 꺼지며, 이 시간 동안 움직임 신호를 감지하지 않습니다. 35초 후 MH18/MH10 리모컨 또는 Casambi 앱을 사용하여 센서 매개변수를 조정할 수 있습니다.
공장 설정
감지 감도: 100%
유지 시간: 2초
LED 표시등: 켜짐
설치 및 사용 지침
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치 및 배선 전에 전원을 차단하십시오.
- 이 센서의 최적 설치 높이는 3m입니다. 주변 온도 변화로 인한 오작동을 방지하기 위해 실외에 설치해서는 안 됩니다. 또한 과도한 온도로 인한 오작동 또는 센서 고장을 방지하기 위해 온도 또는 기류 변화에 민감한 위치에 설치해서는 안 됩니다.
- 이 센서의 감지 범위 내에 스크린, 가구, 큰 화분 또는 기타 장애물이 없어야 합니다.
- 반사광이 오작동을 유발할 수 있으므로 이 센서 바로 앞에 반사 물체가 없어야 합니다.
- 센서는 Wi-Fi 라우터, 카메라, 전자레인지와 같은 대형 전자기 방사 장치에서 멀리 떨어져 있어야 합니다. 전자기 간섭을 방지하기 위해 최소 2미터의 거리를 권장합니다.
- 이 센서의 감지 거리는 설치 높이 및 주변 온도에 따라 변동될 수 있으며, 일반 값에서 벗어날 수 있습니다.
면책 조항
제품 기술의 복잡성과 응용 환경의 차이로 인해, 완전히 정확하거나 완전한 설명을 보장하기 어려우므로, 이 사양은 사용자 참조용입니다.
당사는 사용자에게 통지하지 않고 제품 사양을 변경할 권리를 보유하며, 법적 의미에서 어떠한 약속이나 보증도 하지 않습니다. 동시에, 당사는 사용자가 제품 사용 후 사양의 내용을 보완하거나 수정하도록 권장합니다.
