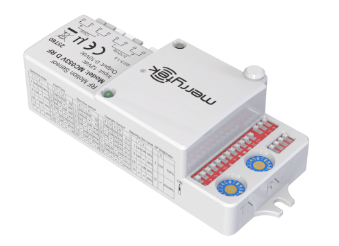

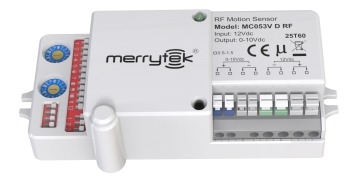

5.8G 마이크로파 그룹 네트워크 RF 센서, 최대 설치 높이 8m
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE, RED |
| Model Number | MC053V D RF |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | Bubble bag + clapboard +carton(K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Operating Voltage | 12±1Vdc | Operating Current | <50mA |
|---|---|---|---|
| Mounting Height | 3m (8m Max) | Working Temperature (Ta) | -20℃-60℃ |
| Certificate | CE, RED | Lifetime | 5 years warranty@Ta |
제품 설명
[제품 기능]
- 868MHz RF 기술과 결합하여 무선 그룹 네트워킹 기능을 실현하십시오!
- 공동 채널 간섭을 해결하기 위해 좁은 주파수 기술을 채택하십시오
- 이 제품에는 32 개의 다른 주파수 채널이 있으며 더 많은 응용 프로그램을 위해 작업 가능합니다.
- 고정 주소 코드를 사용하면 RF 전송이 안정되어 Lmax 장착 8m입니다.
- 실내 최대 30m까지의 긴 RF 전송 거리
- 5 년 보증
[제품 정보]
|
입력 |
||
|
정격 전압 |
12VDC |
|
|
운영현재의 |
<50ma |
|
|
잔물결 전압 |
<100mvp-p |
|
|
산출 |
||
|
출력 신호 |
0-10V 디밍 |
|
|
감각또는매개 변수 |
||
|
작업 빈도 |
5.8GHz ± 75 MHz, ISM 대역 |
|
|
전송 전력 |
1MW 최대. |
|
|
탐지 영역 |
100%/75%/50%/25% |
|
|
시간을 잡아라 |
5S/30S/90S/3 분/20 분/30 분/+∞ |
|
|
대기 기간 |
0S/5S/5 분/10 분/30 분/60 분/+ |
|
|
일광 센서 |
일광 임계 값 |
5LUX/15LUX/30LUX/50LUX/100LUX/150LUX/DISALE |
|
대기 수준 |
10%/20%/30%/50% |
|
|
감지 범위 (반경) |
천장 설치 3m 높이 모션 및 사소한 움직임 : R 이상 2.5m 테ST 조건 : 100% 감도, 60 indoor 개방 공간 |
|
|
설치 높이 |
3m (최대 8m) |
|
|
무선 매개 변수 |
||
|
빈도 |
820MHZ-880MHz중심 주파수: 868mhz |
|
|
전송 전력 |
-5dBM…+20dBm |
|
|
전송 거리 |
맥스. 자유 필드에서 100m 맥스. 건물 내부 30m |
|
|
수신기 감도 |
-126dBM |
|
|
변조 모드 |
FSK |
|
|
작업 모드 |
방송 : 호핑 |
|
|
환경 |
||
|
작업 온도 (TA) |
-20 ℃ -60 ℃ |
|
|
저장 온도 |
-40+~+80 ℃ 습도 : : ≤85% (비 콘센트) |
|
|
인증서 표준 |
||
|
안전 표준 |
en61058-1 |
|
|
EMC 표준 |
EN300440;EN301489-1;EN55015;EN61547;EN61000-3-2;EN61000-3-3;EN62479 |
|
|
환경요구 사항 |
ROH를 준수합니다 |
|
|
자격증 |
CE 레드 |
|
|
환경 요구 사항 |
ROHS 2.0을 준수하고 도달 요구 사항을 준수하십시오 |
|
|
IP 등급 |
IP20 |
|
|
보호 수업 |
클래스 II |
|
|
기타 |
||
|
배선 |
프레스 인 타입 단자, 와이어 직경 : 0.75-1.5mm2 |
|
|
설치 |
내장 |
|
|
패키지 |
버블 백 + 클랩 보드 + 상자 (k = a) |
|
|
순 중량 |
55 ± 3g |
|
|
일생 |
5 년 보증@ta |
|
- 치수 (유닛 : MM)
- 기능
- 기능 설명
1. 스위치 켜기/끄기 (“0S”에서 대기 기간),실제에 따라 다른 센서 데이터를 설정하십시오 응용 프로그램.
2. 2 단계 디밍 (“+∞”의 대기 기간), 실제 응용 프로그램에 따라 다른 센서 데이터를 설정하십시오.
3.3 단계 디밍 ( "5S/5 분/10 분/30 분/60 분"의 대기 기간),실제에 따라 다른 센서 데이터를 설정하십시오 응용 프로그램.
- 배선
[의 뜻방사선 패턴]]
1.천장 장착
2. 벽 마운팅
[의 뜻스위치 설정을 딥합니다]]
탐지 영역:
|
|
1 |
2 |
|
|
ⅰ |
에 |
에 |
100% |
|
ⅱ |
에 |
- |
75% |
|
ⅲ |
- |
에 |
50% |
|
ⅳ |
- |
- |
25% |
시간을 잡아라:
|
|
3 |
4 |
5 |
|
|
ⅰ |
에 |
에 |
에 |
5에스 |
|
ⅱ |
에 |
에 |
- |
30 년대 |
|
ⅲ |
에 |
- |
에 |
90 년대 |
|
ⅳ |
에 |
- |
- |
3 분 |
|
ⅴ |
- |
에 |
에 |
20 분 |
|
ⅵ |
- |
에 |
- |
30 분 |
|
ⅶ |
- |
- |
- |
+∞ |
대기 기간:
|
|
6 |
7 |
8 |
|
|
ⅰ |
에 |
에 |
에 |
0에스 |
|
ⅱ |
에 |
에 |
- |
5S |
|
ⅲ |
에 |
- |
에 |
5 분 |
|
ⅳ |
에 |
- |
- |
10 분 |
|
ⅴ |
- |
에 |
에 |
30 분 |
|
ⅵ |
- |
에 |
- |
60 분 |
|
ⅶ |
- |
- |
- |
+∞ |
일광 센서 :
|
|
9 |
10 |
11 |
12 |
|
|
ⅰ |
에 |
에 |
에 |
에 |
5lux |
|
ⅱ |
- |
에 |
에 |
에 |
15lux |
|
ⅲ |
에 |
- |
에 |
에 |
30lux |
|
ⅳ |
- |
- |
에 |
에 |
50lux |
|
ⅴ |
에 |
에 |
- |
에 |
100lux |
|
ⅵ |
에 |
에 |
에 |
- |
150LUX |
|
ⅶ |
- |
- |
- |
- |
장애를 입히다 |
*"비활성화"모드로 설정하면 주변 조명 레벨에 관계없이 모션을 감지 할 때 램프가 켜집니다.
대기 수준:
|
|
1 |
2 |
|
|
ⅰ |
에 |
에 |
10% |
|
ⅱ |
에 |
- |
20% |
|
ⅲ |
- |
에 |
30% |
|
ⅳ |
- |
- |
50% |
RF 밝기 :
|
|
3 |
|
|
ⅰ |
에 |
100% |
|
ⅱ |
- |
10%-50% |
방법:
|
1 |
RF |
2 |
방법 |
3 |
TX (A/B) |
4 |
RX (A/B) |
|
에 |
열려 있는 |
에 |
방송 |
에 |
에이 |
에 |
에이 |
|
- |
닫다 |
- |
호핑 |
- |
비 |
- |
비 |
*RF를 설정할 때닫으려면 이제 센서는 신호 만 수신 할 수 있고 신호를 전송할 수는 없지만 여전히 센서 기능이 있습니다..
[의 뜻RF 무선 네트워킹]]
1) 방송 :
모든 센서는 동일한 채널을 설정합니다.
아래 그림을 참조하십시오. 복도의 여러 출구 /입구가 있으며, 마스터 센서가 트리거되고 복도의 모든 램프가 켜집니다.
설정 :
|
주인 |
TX |
RX |
|
위성 |
RX |
|
1 |
A0 |
A0 |
|
1 |
A0 |
|
2 |
A0 |
A0 |
|
2 |
A0 |
|
... |
|
|
|
... |
|
|
어느 |
A0 |
A0 |
|
어느 |
A0 |
2.) 방송 + 호핑:
마스터 모션이 감지되면 모션 신호는 RF 트랜시버를 통해 다른 그룹화 된 센서로 전송됩니다. 아래 그림을 참조하십시오. 사람이 바닥 중 하나로 걸어가면 인접한 층의 램프가 사전 설정 저조도 수준에서 동기로 전환됩니다.
설정 :
|
주인 |
TX |
RX |
|
위성 |
RX |
|
1성바닥 |
A0 |
A0 |
|
1성바닥 |
A0 |
|
2nd바닥 |
A1 |
A1 |
|
2nd바닥 |
A1 |
|
... |
|
|
|
... |
|
|
16th바닥 |
AF |
AF |
|
16th바닥 |
AF |
|
17th바닥 |
B0 |
B0 |
|
17th바닥 |
B0 |
|
18th바닥 |
B1 |
B1 |
|
18th바닥 |
B1 |
그룹 1 : 모듈 B TXD, 모듈 A RXD 및 모듈 C RXD 및 자체로 신호 전송
그룹 2 : 모듈 C TXD, 모듈 B rxd 및 모듈 D RXD 및 자체로 신호 전송
ao－a1－a2－a3－a4－a5－a6－a7－a8－a9－a9aajaab－ac－aadaaf
i i
bf－be－bd－bc－bb－ba－b9 －b8－b7 －b6－b5－b4－b3－b2 －b1－b0
RF 그룹화 (최대 32 개의 다른 그룹 가능)
MC053V D RF에는 하나의 TX 채널과 RX 채널이 있습니다. TX 채널은 RF 신호를 전송하는 데 사용되며 RX 채널은 RF 신호를 수신하는 데 사용됩니다. 작은 드라이버를 사용하여 스위치를 회전시키고 동일한 채널을 가리키면 그룹이 자동으로 생성됩니다.
[의 뜻초기화]]
초기 에너지 센서에서 빛이 100% 밝기를 켜고 10 초 후에 꺼집니다. 초기화 중에는 외부 모션 감지 신호가 감지되지 않습니다.
[의 뜻기본 설정]]
탐지 영역 : 100%, 홀드 시간 : 5s,대기 기간 : 0 초,일광 센서 : 비활성화, 대기 수준 : 10%, RF 밝기 : 10%-50%, RF : 오픈, 모드 : 방송, TX : A, RX : A.
[의 뜻메모]]
1)센서는 전문 전기 기술자가 설치해야합니다. 설치, 배선, 설정 변경 등을 설치하기 전에 전원을 차단하십시오.
2)이 제품은 플라스틱, 목재 등에 대한 침투 능력이 우수하지만 금속 액세서리 또는 금속 케이싱은 마이크로파 모듈의 안테나 앞과 근처에 직접 설치해서는 안됩니다. 그렇지 않으면 마이크로파 안테나의 전송 및 수신 능력에 영향을 미칩니다.
3)이 제품은 실내에서만 설계되었습니다.
4)센서의 감지 범위는 움직이는 속도 및 이동 속도, 장착 높이, 설치 높이 및 각도, 설치 사이트, 센서 주변의 반사기 등의 이동 속도와 관련이 있습니다. 문서의 데이터는 일반적인 값이며 개방형 실내 영역의 165cm 사람이 테스트합니다.
벽 마운팅의 감지 범위는 천장 장착에서 더 길어집니다.
5)센서 주변의 장기 진동 장비 또는 움직이는 물체를 피하십시오. 진동 신호는 센서를 트리거하기위한 모션 신호로 간주됩니다.
6)PET가 감지 영역에서 지나면 센서가 트리거 될 수 있습니다.
7)광 임계 값은 화창한 환경, 그림자가 없으며 주변 광 확산 반사 조건에서 값이 감지됩니다. 기간, 기후 및 환경의 경우, 광 센서에 의해 감지 된 조명 값은 다를 수 있습니다.
8)제품 사이의 설치 거리 또는 제품과 라우터 사이의 거리는 1.5m보다 큰 권장됩니다.
9)제품의 설치 평면 (예 : 알루미늄베이스 플레이트, PCB 보드)은 특정 높이에 의해 마이크로파 모듈의 안테나 평면과는 달라야하며, 마이크로파 모듈의 안테나 평면은 5mm 이상으로 근처 평면보다 높아야합니다.
10)MC053V RF & MW05 오버라이드 기능이 포함 된 2S 내에서 3 회 빠른 스위치 켜기/끄기 센서 기능을 취소 할 수 있습니다.
11)작업 모드 : 방송 및 홉핑
12)TX : 0-F 16 다른 채널이있는 신호 전송을위한 것입니다. 1 그룹 A 또는 그룹 B를 설정하기위한 1 딥 16 채널이있는 그룹 A, 그룹 B도 16 개의 그룹을 갖는 총 32 개의 그룹을 설정할 수 있습니다.
13)RX : 0-F 16 다른 채널이있는 신호 수신을위한 것입니다. 1 그룹 A 또는 그룹 b를 설정하기위한 1 딥. 16 개의 채널이있는 그룹 A, 그룹 B도 16 개 그룹을 보유하고 있으며 총 32 개의 그룹을 설정할 수 있습니다.
14)마스터 및 마스터 세트가 방송 작업 모드에서 설정되면 모든 센서가 동일한 채널을 설정하고 마스터 센서가 트리거되면 그룹의 모든 램프에 RF 신호를 전송합니다.
15)Mas 종류의 작업 모드는 주로 복도 응용 프로그램에 적용됩니다. 참고 : TX "F"채널 그룹 A 및 B 그룹 "0"rx 수신 채널이 네트워크를 연결할 수 있습니다.
16)마스터 대 위성은 방송 모드로만 작동하므로 위성은 마스터로부터 신호 만 수신하며 마스터 작업 모드의 영향을받지 않습니다.
17)위성은 마스터로부터 RF 신호를 받고,“홀드 타임”은 마스터에 의해 결정되며 마스터의“홀드 타임”과 동일하게 유지합니다.
18)센서는 초기화 시간 동안 RF 신호를 전송하거나 수신하지 않습니다. 초기화 기간 후에 만 RF 신호 만 전송할 수 있습니다.
19)RX의 그룹 A 및 그룹 B에는 해당 마스터 그룹 A 및 TX 그룹 B가 필요합니다.
