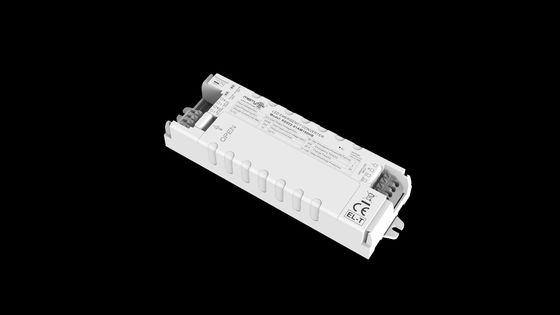

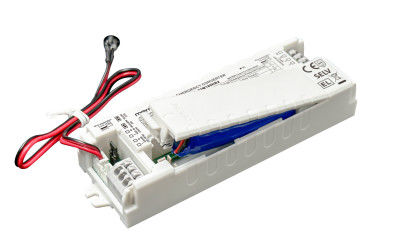

3W 1시간 LiFePO4 배터리 LED 응급 팩 자동 테스트 및 자율 테스트 옵션 5년 보증
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE, UKCA, UN38.3, MSDS |
| 모델 번호 | KE022-01AM180HB1 |
| Document | KE022-03AM060HB spec 2025.0...06.pdf |
| 최소 주문 수량 | 100 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 첫째로 버블 가방에서 싸여지고 그리고 나서 외장을 위한 통으로 강화됩니다 |
| 배달 시간 | 1, 샘플과 소량주문 : 당신의 대금을 받는 것 뒤에 5 근무일 이내에. 2, 대량 주문 : 저장고를 받는 것 뒤에 3-4 주. |
| 지불 조건 | 전신환 또는 웨스턴 유니온 |
| 공급 능력 | 10월 1000pcs |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 평가된 입력 전압 | 220-240Vac 50Hz /60Hz | 비상 전원 | 1W(사용자 정의 가능) |
|---|---|---|---|
| 긴급 시간 | 180min (자격화 할 수 있습니다) | 보증 | 5년(배터리는 포함되지 않음) |
| 부하 출력 전압 | 10-60Vdc | 작동 온도 | 0C~50C |
| IP 등급 | IP20 | 배터리 종류 | LifePO4 3.2V 1800mAh |
제품 설명
3W 1시간 LiFePO4 배터리 LED 응급 팩 자동 테스트 및 자체 테스트 5년 보증으로 선택
1설명
1) 일정한 전력 출력 넓은 출력 전압 범위의 LED 비상 전력 공급.
2) 입력 릴레 스위칭
3) 높은 안전성, 높은 성능, 긴 수명 LifePO4 배터리
4) 배터리 관리
5) 수동 테스트 및 자동 테스트 선택
2.매개 변수
|
충전 부분 |
정형 입력 전압 |
220-240Vac 50Hz /60Hz |
|
가등식 입력 전류 |
0.06맥스@230Vac |
|
|
입력 류 |
30A (twidth=100uS) 50% 최고 ]@230Vac(전체 부하에서 냉동 시작) |
|
|
전력 요인 |
≥ 0.5@230백 |
|
|
입력 전력 |
<3W |
|
|
배터리 충전 전류(Max) |
240mA |
|
|
배터리 충전 시간 |
24시간Max. |
|
|
비상 부분 |
작동 모드 |
비상 모드 |
|
부하 유형 |
LED |
|
|
비상 전력 |
2.5W |
|
|
비상 시간 |
1시간 |
|
|
부하 출력전류 |
125-41mA |
|
|
부하 출력 전압 |
20~60Vdc |
|
|
배터리 |
라이프PO4 (배터리 용량은 25에서 비상 시간°C) |
3.2V1800mAh |
|
배터리 보증 |
보증5몇 년. |
|
|
예외 운전자 요구 사항 |
전류 |
8A |
|
입력 전류 |
3맥스 |
|
|
출력 전류 |
2A |
|
|
LED 표시 |
충전 |
녹색 신호등 |
|
잘못 |
녹색 신호가 꺼져 |
|
|
비상 기능 테스트 |
수동 테스트 |
핑 단축 |
|
자동 테스트 |
핀 열기 |
|
자동 테스트 |
결함/시험/상황 |
이유 |
충전 표시기 상태 |
|
배터리는 완전히 충전되어 작동합니다. |
표준 매일 사용 |
|
|
|
고녹색 |
|||
|
배터리 충전 |
초기 충전/배터리 충전 |
|
|
|
초록색으로 깜빡이는 1초 1초 |
|||
|
자동 테스트 3시간 (12개월마다) |
주기적인 자기검사 |
|
|
|
초록색 깜빡이는 3초 1초 |
|||
|
자동 테스트 5분 (30일마다) |
주기적인 자기검사 |
|
|
|
초록색 깜박이는 3초 3초 |
|||
|
기간 테스트 오류 |
3시간의 연례 시험에 실패했습니다. |
|
|
|
반짝이는 빨간색 0.5초 0.5초 |
|||
|
LED 결함 |
플러그인되지 않거나 손상된/부실된 |
|
|
|
반짝이는 빨간색 2초 2초 전 |
|||
|
배터리 연결이 끊어졌거나 고장 났어요 |
플러그인되지 않거나 손상된/부실된 |
|
|
|
고갈색 |
|||
|
비상 보호 |
배터리 과충전/심층 배열보호 |
네 |
|
|
출력 초전압 보호 |
네 |
||
|
출력 과부하 보호 |
네 |
||
|
출력 단회전 보호 |
네 |
||
|
운영 환경 |
작동 온도/ 습도 |
0°C...+50°C습도:20%-75%(응축 없이) |
|
|
저장 온도/ 습도 |
-5°C-35°C |
||
|
케이스 맥스. 템퍼(Tc) |
75°C |
||
|
안전 & EMC |
전압을 견딜 수 있습니다 |
30005mA 60s (입기 ¥L N ¥ 출력 ¥SEC + SEC) |
|
|
안전 표준 |
EN61347-1 60598-2-22,61347-2-7,62034 |
||
|
EMC 표준 |
EN55015, EN61000-3-2, EN61000-3-3 |
||
|
배터리표준 |
UN38.3 |
||
|
환경보호 요구 사항 |
RoHS를 준수합니다 |
||
|
인증 |
CE |
||
|
다른 것 |
입력/출력터미널/ 와이어링) 사양 |
프레스 터미널 유선 지름:0.5- 0.75 mm2 |
|
|
IP 등급 |
IP20 |
||
|
보호의 종류 |
2급 |
||
|
설비 유형 |
내장 설치 |
||
|
설치 차원 |
134*42*22mm |
||
|
포장 요구 사항 |
흰색 상자+사용 설명서+랩보드+외면 카튼 (K=A) |
||
|
무게:비상 전원 공급 |
150g |
||
|
수명 |
5년@Ta (배터리포함되지 않습니다) |
||
|
참고문서: 모든 매개 변수는 입력 전압에 테스트됩니다230VAC,환경 온도 25°C다른 규정이 없는 한 |
|||
3차원 (단위:mm)
4전선 다이어그램
또는
5.수동 테스트와 자동 테스트 스위치
6.와이어 준비
- 고체 또는 스트랜드 와이어 유형: 0.5 -0.75 mm2
- 액세스하거나 터미널에서 케이블을 제거하기 위해, 버튼을 아래로 밀어 나사기를 사용
7.수동 테스트 및 운영 지침
1) 설치 전에 핀을 짧게 설정: 수동 테스트.
2) 배선 도표에 따라 전선을 연결하십시오.
3) L, N 전원이 켜져, S1를 켜십시오. 다음 로드 램프가 켜지고, 비상 운전자 표시등이 녹색으로 변하고, 비상 전원 공급 장치가 정상적으로 충전됩니다.그리고 로드 램프가 꺼집니다..
4) 비상 시뮬레이션: 켜고, 부하 램프가 켜고, 켜기를 누르면 (TEST SWITCH) 비상 모드로 전환하면 비상 운전자의 표시등이 꺼집니다.스위치를 풀어요. 테스트 스위치., 그 다음 램프 LED 드라이버에 의해 작동, 표시등이 켜집니다.
8.자동 테스트& 운영 지침
1) 설치 전에 자동 테스트를 위해 핀을 열십시오.
2) 배선 도표에 따라 전선을 연결하십시오.
3) L, N 전원, 시계를 시작, 주기적인 자기 테스트 배터리를 교체하기 위해, 전원 공급을 끄고, 재시간
9.배터리 사용 통지
1) 배터리는 정상적인 사용 조건에서 반년에 한 번 충전 및 배열되어야합니다.
2) 회로 보드의 자발적 소비로 인해 배터리가 과도하게 배열되는 것을 방지하기 위해 배터리를 사용하지 않을 때 회로에 연결하지 마십시오.
3) 배터리를 설치하고 사용할 때 열원으로부터 멀리 보관하고 특정 작업 온도 범위 내에서만 사용할 수 있습니다.
4) 배터리는 시원하고 건조한 환경에서 보관해야 합니다.
5) 장기간 저장 후 배터리는 필요에 따라 12 개월마다 순환됩니다.
6) AC 전원이 꺼져 있으며 시계는 7 일 동안 지속됩니다. 전원을 켜고 재시간. 배터리를 교체하려면 전원을 끄고 재시간합니다.
