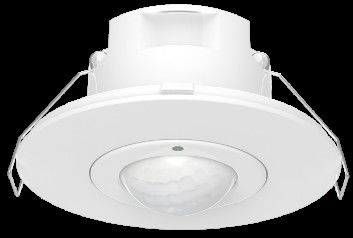

주문형 조명 제어 KNX 운동 감지기 pir 스마트 건물 제어용 움직임 센서 스위치
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 전압 | 21-30Vdc(KNX 버스 전원) | 사용 전류 | 최대 10mA. |
|---|---|---|---|
| 전력 소비 | ≤0.5W | 기능 | PIR 모션 감지 + 일광 센서 |
| 감지 영역(반경) | 2.5-4m | 장착 높이 | 2-6m |
| 설치 | 매립형 | 절단 크기 | Φ60mm |
| 강조하다 | 피어 움직임 센서 스위치,스마트 빌딩 제어 PIR 센서 스위치,KNX 운동 감지 스위치 |
||
제품 설명
주문형 조명 제어 KNX 운동 감지기 pir 스마트 건물 제어용 움직임 센서 스위치
1특징
1) PIR 운동 감지
2) KNX 버스 전력 및 KNX 통신 사용 가능
3) 일광 센서 검출이 가능합니다
4) 탐지 영역 및 대기 시간은 원격 또는 ETS에 의해 설정 될 수 있습니다
5) 최대 탐지 범위: 지름 2.5-8m
6) 창고, 작업장 및 로비 움직임 검출이 강력히 권장됩니다.
7) 플러시 장착 또는 표면 장착 옵션
2.매개 변수
| 입력/출력 | 입력 전압 | 21-30V DC KNX 버스 전력 |
| KNX 전류 | ≤ 10mA | |
| 소비량 | ≤0.5W @24V DC | |
| 센서 매개 변수 | 기능 | PIR 운동 감지 + 낮 빛 센서 |
| 탐지 영역 | ETS 설정:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100% | |
| 대기 시간 | ETS 설정 | |
| 반지름 감지 범위 (100% 감수성 기준) | 2.5-4m @25°C 3m 장착 높이 기준 | |
| 원격 제어 | 사용 가능 | |
| 장착 높이 | 2~6m 전형적 값:3m | |
| 신청 envi로맨t | 뚫기 구멍 | Φ60mm |
| 작동 온도 | -25°C...+50°C (탐지 범위는 다른 온도에 따라 다를 수 있습니다.) | |
| 저장 온도 | -40°C~+80°C | |
| 보증 | 3 년 (제품 품질 문제로 사용할 수 있습니다) | |
| 인증기준 | 인증서 | CE를 준수합니다. |
| 환경 요구 사항 | RoHS를 준수합니다 | |
| IP 등급 | IP20 | |
| "N/A"는 사용할 수 없다는 것을 의미합니다 | ||
3차원
4전선 다이어그램
배선 추천:
1. KNX 버스 배선 제안 끝, 별, 또는 나무 배선에 손을 잡고 신호 전송의 안정성을 보장하는 것이 권장되지 않습니다.
2KNX 버스 배선 KNX 표준 EIB 보호 배선 또는 카테고리 6 네트워크 케이블을 권장합니다. 버스 배선의 길이는 400 미터를 초과하지 않는 것이 좋습니다.그리고 버스에 연결된 센서의 수는 12개를 넘지 않는 것이 좋습니다..
3버스에 연결된 센서의 수는 전원 공급의 현재 부하 용량을 완전히 고려해야합니다.모든 KNX 장치 (센서 포함) 의 전류의 합이 KNX 전원 공급 장치의 부하 전류보다 크지 않아야 합니다..
5.프로세스를 시작 &초기화
물리적 주소를 라우팅하고 채널 매개 변수를 설정 한 후 다음 단계를 수행합니다.
(1) 연결 버스 인터페이스
(2) 버스와 보조 전원을 켜십시오 (참고: 제품이 보조 전원 공급 장치가 있는지 확인하십시오, 그렇지 않으면 장치가 제대로 작동하지 않을 수 있습니다.)
(3) 제품의 프로그래밍 스위치를 누르면 LED등이 빨간색으로 변합니다.
(4) 버스 인터페이스를 사용하여 ETS 소프트웨어를 통해 물리적 주소를 다운로드합니다. 프로그래밍 LED 빛이 꺼져 물리 주소 다운로드가 성공적으로 완료되었음을 나타냅니다.
(5) 필요한 응용 프로그램 매개 변수를 설정 한 후에 응용 프로그램을 다운로드하십시오.
(6) 응용 프로그램을 다운로드 한 후 제품은 초기화 됩니다. 초기화 동안 탐지 기능은 비활성화 됩니다. 20S 후에 초기화가 완료됩니다.그리고 제품은 정상적으로 작동합니다.;
참고: ETS 5 또는 5의 최신 버전을 사용하십시오.7.2 버전 이 센서의 ETS 엔지니어링 구성 파일을 우리의 판매 직원으로부터 받아주세요.
6방사선 탐지
7탐지 신호
이 제품은 인간의 이동 신호를 감지하고 아래에는 이동 신호의 설명이 있습니다.
이동 신호:탐지 영역에서 중요한 인간 이동 (행동) 을 감지합니다.
8리모컨 (MH10)
