MC090S U2 마이크로파 모션 센서 무료 ISM 대역 5.8ghz 마이크로파 대역 활성 감지 IP20
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 작동 전압 | 100-305Vac | 정량 전압 | 120-277VAC |
|---|---|---|---|
| 워킹 모드 | ON | 작동 주파수 | 5.8Ghz |
| 인증서 | UL FCC | IP 등급 | IP20 |
| 강조하다 | 활성 감지 마이크로파 운동 센서,IP20 마이크로 웨이브 모션 센서,무료 ISM 대역 마이크로파 모션 센서 |
||
제품 설명
극소규모 UL 승인 MC090S U2 마이크로파 모션 센서 여러 설치 방법
1특징
- S특별발의센서살균 램프의 경우:빛돌라켜검출할 때 사람들이 오고,빛돌라에언제사람가자
- 무료 ISM 대역 5.8GHz 마이크로파 대역, 활성 탐지, 안정적이고 신뢰할 수 있습니다.
- U매우 작은 설치 크기, 여러 설치 방법 (표면 및 바닥 나사 설치)
- BFCC 인증 요구 사항에 부합하는 것을 보장하기 위해 램p센서와 함께c농축이 보장됩니다.
2- 파라미터
| 입력 | 작동 전압 범위 | 100-305VAC 50/60Hz |
| DC 입력 전압 | 제1호 | |
| 가등전압 | 120-277VAC 50/60Hz | |
| 무부하 전력 | ≤1.2W | |
| 대기 전력 | ≤0.5W | |
| 전압 테스트 | L와 N 사이: 1KV | |
| 출력 | 작업 모드 | ON/OFF |
| 부하의 종류 | 저항성 또는 용량성 | |
| 용량 | 800W (항성) 또는 400W (용량) | |
| 부하 전류 | 제1호 | |
| 부하 전류 | 30A 릴레이 - 30A (시험 두 번째 500us @230Vac 최대 50%에서, 전체 부하에서 냉동 시작) 또는 60A (시험 두 번째 200us @230Vac 최대 50%에서, 전체 부하에서 냉동 시작) | |
| 인터페이스 | 1~10V 디머 | 제1호 |
| 동기화 제어 인터페이스 | 제1호 | |
| 높은 레벨 및 낮은 레벨 인터페이스 | 제1호 | |
| PWM 제어 인터페이스 | 제1호 | |
| 인터페이스 터미널 배선 모드 | 제1호 | |
| 센서 | 작동 주파수 | 5.8 GHz ±74.9 MHz.ISM 파동 대역 |
| 전송 전력 | 0.5mW 최대 | |
| 지연 시간 | 5S/30S/60S/3min/5min/10min/20min/30min | |
| 대기 시간 | 15분/30분/60분/120분//+∞ | |
| DIM 아래로 | 제1호 | |
| 끊어 | 제1호 | |
| 탐지 영역 | 100% / 75% / 50% / 25% | |
| 대기 시간 2 (폐기물 처리 시간) | 15분/30분/60분/120분/+∞ | |
| 낮 빛 켜고 끄는 | 제1호 | |
| 반지름 탐지 | 4~7m (착착 높이 3m) | |
| 장착 높이 | 2.5~6m (흡수 톱 설치) | |
| 각 탐지 | 천장 장착 150° | |
| 무선 모듈 | 작동 주파수 | 제1호 |
| 전송 전력 | 제1호 | |
| 전송 거리 | 제1호 | |
| 변조 모드 | 제1호 | |
| 코드 그룹 번호 | 제1호 | |
|
운영 환경 |
작동 온도 | -20°C...+60°C 습도: 85% (비 응축) |
| 저장 온도 | -40°C+80°C | |
| 인증기준 | 안전 표준 (LVD) | EN61058-1,EN61058-1-2 |
| EMC 표준 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 | |
| 환경요구 사항 | RoHS | |
| 인증서 | UL FCC | |
| 다른 것 | 입력/출력 단말기 사양 | 00.5-0.75mm2 |
| IP 등급 | IP20 | |
| 보호급 | 클래스 II | |
| 설치 | 내장 설치 | |
| 차원 | 62*36*25mm | |
| 패키지 | 거품 봉지 + 파티션 + 외부 상자 (K=A) | |
| 순중량 | 36g | |
| 일생 | 5년 보증@Ta 230V 풀로드 | |
|
참고: 1. N/A 란 사용할 수 없다는 뜻입니다. 2검출 영역은 운동 물체의 부피와 운동 속도에 영향을 미칩니다. 검출 영역은 165cm 높이의 사람이 테스트하고 걷는 속도는 0.5m/s입니다. |
||
3.기능
켜고 끄는 기능
4크기 (mm)
5전선
6구조
7방사능 패턴
천장 장착
|
천장에 장착된 높이: 3m 감수성: 100%/75%/50%/25% |
천장에 장착 된 높이는: 6m ((*) 감수성: 100%/75%/50% |
|
정상 이동 (속도:1m/s) |
정상 이동 (속도:1m/s) |
|
느린 이동 (속도 0.3m/s) |
느린 이동 (속도: 0.3m/s) |
|
* 50%,75%,100% 감지 민감도는 6m 장착 높이에서 설치되면 작동합니다. 25%의 민감도 만 움직임 신호를 감지 할 수 없습니다. |
|
벽에 장착
|
벽에 장착된 높이: 2m 감수성: 100%/75%/50%/25% |
|
|
정상 이동 (속도:1m/s) |
느린 이동 (속도 0.3m/s) |

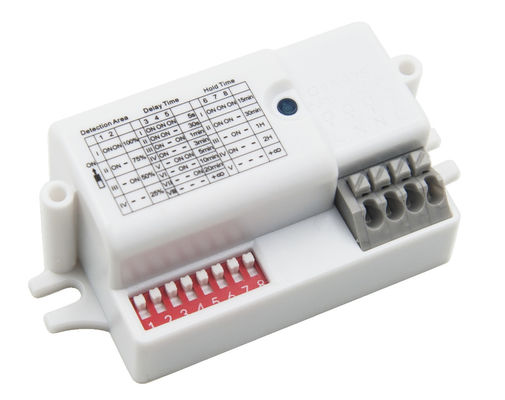

8. 함수 다이어링 설정
탐지 영역
| 1 | 2 | ||
|
Ⅰ |
ON | ON | 100% |
|
Ⅱ |
ON |
- |
75% |
|
Ⅲ |
- |
ON | 50% |
|
Ⅳ |
- |
- |
25% |
지연 시간
| 3 | 4 | 5 | ||
| Ⅰ | ON | ON | ON | 5S |
| Ⅱ | ON | ON | - | 30S |
| Ⅲ | ON | - | ON | 1분 |
| IV | ON | - | - | 3분 |
| V | - | ON | ON | 5분 |
| VI | - | ON | - | 10분 |
| 제7항 | - | - | ON | 20분 |
| 제8조 | - | - | - | +∞ |
대기 시간
| 6 | 7 | 8 | ||
| Ⅰ | ON | ON | ON | 15분 |
| Ⅱ | ON | ON | - | 30분 |
| Ⅲ | - | ON | - | 1H |
| V | ON | - | - | 2H |
| IV | - | - | - | +∞ |
9. 초기화
부속서:
1>. 자기 테스트: 전력 (12S) 에 대한 자기 테스트의 출력이 없습니다. 자기 테스트 2 초 검출 후. 아무도 센서를 트리거 할 때 살균 조명이 켜졌습니다.인간의 신체가 움직일 때 감지 출력 없습니다, 그리고 살균등은 인간이 떠난 지에 미리 설정된 지연 시간을 지나면 켜져 있었습니다.
지연 시간: 인간이 떠난 후, 미리 설정된 지연 시간은 대기 시간 (폐기 시간) 에 들어갑니다.
3>.Hold 시간: 불균형 빛의 시간, 기다림 시간은 중단 기능이 있습니다, 대기 시간 (불균형 빛은 켜져 있습니다), 인간이 왔을 때, 빛은 꺼질 것입니다,인간으로 부터 사라진 후, 센서는 지연 시간에 들어가, 지연 시간을 실행 후, 살균 조명이 켜집니다. 대기 시간은 처음부터 타이머를 시작하지 않습니다.그것은 이전 조명 시간에 대한 시간 기반을 계속 계산합니다., 미리 설정 대기 시간이 완료 될 때까지, 다음 불을 끄고, 다시 시작 후 전원을 필요로.
10. 공장 설정
탐지 영역: 100%, 지연 시간: 5S, 대기 시간2: +∞
11조심하세요.
1. 다이얼 스위치 설치를 설치하거나 조정하기 전에 전원 공급을 차단하는 것을 확인하십시오.
2마이크로파는 금속을 통과할 수 없으니 센서 위에 금속이 없도록 해
3그것은 마이크로 웨브 안테나 주위에 금속에서 적어도 15mm 떨어져 있어야합니다. 그것은 안테나와 금속을 같은 수평에 배치하는 것은 허용되지 않습니다.
