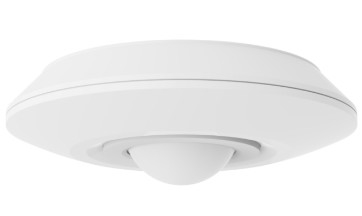

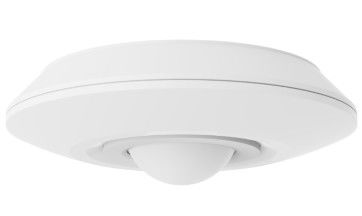

12Vdc ~ 24Vdc 입력 건조 접촉 피어 적외선 센서
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 전압 | 12Vdc - 24Vdc | 사용 전류 | 최대 20mA |
|---|---|---|---|
| 대기 전력 | ≤0.5W @12Vdc/24Vdc | 워킹 모드 | NO/NC 건식 접점 출력 |
| 감지 영역(반경) | ≥2.5m | 장착 높이 | 2.5-4m |
| 설치 | 표면 장착 | 작업 온도 | 0C~35C |
| 강조하다 | 표면에 장착된 피어 적외선 센서,12Vdc에서 24Vdc 피어 적외선 센서,건조 접촉 표면에 장착된 피어 센서 |
||
제품 설명
12Vdc에서 24Vdc 입력 건조 접촉 피어 적외선 센서
1특징
1) PIR 운동 감지
2) 정확한 NO/NC 건조 접촉 출력
3) 일광 센서 감지 가능
4) 탐지 영역, 대기 시간, 낮 빛 문턱은 원격 / DIP 스위치에 의해 설정 될 수 있습니다
5) 최대 탐지 범위: 지름 5~8m
6) 공장 설정은 NO (정상적으로 열려) 건조 접촉, 그러나 원격으로 NC (정상적으로 닫) 에 전환 할 수 있습니다.
7) 복도 및 화장실 움직임 감지 매우 권장됩니다
8) 완벽한 천장 장착을 위해 컴팩트 미니 크기
2.매개 변수
| 입력/출력 | 입력 전압 | 12~24V DC |
| 정량 전압 | 12/24V DC | |
| 작동 전류 | 최대 20mA | |
| 전력 소비 | ≤0.5W @12/24V DC | |
| 출력 신호 | NO/NC 건조 접촉 (공장 설정은 NO 건조 접촉) | |
| 센서 매개 변수 | 기능 | PIR 운동 감지 + 낮 빛 센서 |
| 탐지 영역 | DIP 또는 원격 설정: 100%/75%/50%/25% | |
| 대기 시간 |
DIP: 5초/1분/3분/5분/10분/30분 MH10리모트: 5s/30s/1min/3min/5min/10min/20min/30min |
|
| 낮빛 센서 |
DIP: 50Lux/Disable MH10리모트: 5Lux/15Lux/30Lux/50Lux/ 100Lux/150Lux/디사블 |
|
| 반지름 감지 범위 (100% 감수성 기준) | 2.5-4m 3m 장착 높이 기준 | |
| 원격 제어 | 사용 가능 | |
| 장착 높이 | 2.5-4m 전형적 값:3m | |
| 신청 envi로맨t | 설치 | 표면 장착 |
| 작동 온도 | 0°C...+35°C | |
| 저장 온도 | -40°C~+80°C | |
| 인증기준 | 인증서 | CE를 준수합니다. |
| 환경 요구 사항 | RoHS를 준수합니다 | |
| IP 등급 | IP20 | |
| "N/A"는 사용할 수 없다는 것을 의미합니다 | ||
3차원
4전선 다이어그램 & 기능
5. 프로세스 시작 & 초기화
켜면, 센서 표시기는 10S를 깜빡이면서 꺼지고 이 시간 동안 이동 신호를 감지하지 않습니다.탐지 영역을 조정하기 위해 MH10 리모컨이나 디프 스위치를 사용할 수 있습니다., 대기 시간, 낮 빛 센서 등
6. 공장 설정
감지 영역: 100% 대기 시간: 5초 낮 빛 센서: 비활성화
7방사선 탐지
8. DIP 설정
탐지 영역
| 1 | 2 | |
| 100% | ON | ON |
| 75% | - | ON |
| 50% | ON | - |
| 25% | - | - |
대기 시간
| 3 | 4 | 5 | 6 | ||
| Ⅰ | ON | ON | ON | ON | 5S |
| Ⅱ | ON | - | ON | ON | 1분 |
| Ⅲ | ON | ON | - | ON | 3분 |
| Ⅳ | ON | ON | ON | - | 5분 |
| Ⅴ | ON | ON | - | - | 10분 |
| Ⅵ | - | - | ON | ON | 20분 |
| Ⅶ | - | - | - | - | 30분 |
낮빛 센서
| 7 | 8 | 9 | ||
| Ⅰ | ON | ON | ON | 5Lux |
| Ⅱ | - | ON | ON | 50Lux |
| 제3조 | ON | - | ON | 100Lux |
| Ⅳ | ON | ON | - | 150Lux |
| Ⅴ | - | - | - | 비활성화* |
**일광 센서가 비활성화되면, 우리의 움직임 센서는 환경 럭스에 관계없이 인간의 움직임을 감지합니다.
