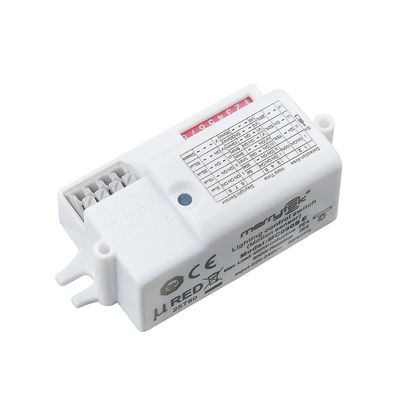

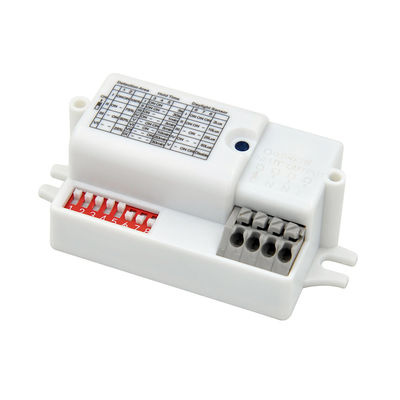

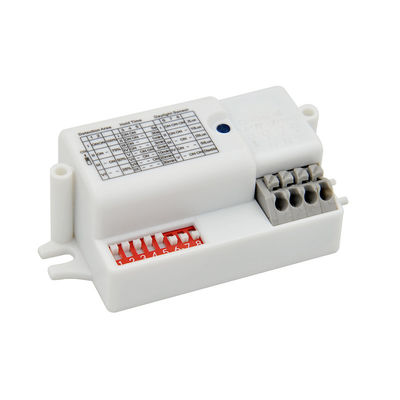

TUV 승인 마이크로파 모션 센서 ON / OFF 제어 MC090S E 가장 컴팩트하고 입문 수준
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 동작 전압 | 220-240VAC 50/60Hz | 대기 전력 | ≤0.5W |
|---|---|---|---|
| 일광 센서 | 2Lux/10Lux/25Lux/50Lux/비활성화 | 장착 높이 | 2.5-6m |
| 작동 온도 | -20C~+60C | 인증서 요구 사항 | CE, TUV 및 레드 |
| 설치 | 내장 설치 | IP 등급 | IP20 |
| 차원 | 62*36*25mm | 수명 | 5년 보증 @Ta 230V 완전 부하 |
| 강조하다 | 조명을 위한 마이크로파 센서,무선주파수 작동 센서,TUV는 마이크로 웨이브 감지기를 승인했습니다 |
||
제품 설명
TUV 승인 마이크로파 모션 센서 ON / OFF 제어 MC090S E 가장 컴팩트하고 입문 수준
[제품 특징]
- 마이크로파 모션 감지 버전
- 8개의 DIP 스위치 설정, 거리, 시간, 낮 빛 센서, 여러 속도 조절
- 아주 작은 장착 크기, 여러 장착 옵션, 상단 및 하단 장착 옵션 지원.
- 비용 효율성이 매우 높고 다양한 램프를 지원합니다.
- 적외선 센서는 빛 센서를 필터링하는 데 사용되며 빛 민감도 값은 더 정확하며 구름과 햇빛에 영향을받지 않습니다.
- 낮은 임피던스 5.8G 안테나, 장벽에 대한 우수한 면역을 위해
- RED를 넘긴 팩, TUV 인증
- 5년 보증
[매개 변수]
| 입력 | 가등전압 | 220-240VAC 50/60Hz |
| 무부하 전력 | ≤1.0W | |
| 대기 전력 | ≤0.5W | |
| 전압 테스트 | L와 N 사이: 1KV | |
| 출력 | 작업 모드 | ON/OFF |
| 부하의 종류 | 저항성 또는 용량성 | |
| 용량 | 800W (항성) 또는 400W (용량) | |
| 부하 전류 | 30A 릴레이 - 30A (시험 두 번째 500us @230Vac 최대 50%에서, 전체 부하에서 냉동 시작) 또는 60A (시험 두 번째 200us @230Vac 최대 50%에서, 전체 부하에서 냉동 시작) | |
| 센서 | 작동 주파수 | 5.8 GHz ±74.9 MHz.ISM 파동 대역 |
| 전송 전력 | 0.5mW 최대 | |
| 대기 시간 | 5S/30S/60S/3min/5min/10min/20min/30min | |
| 탐지 영역 | 100% / 75% / 50% / 25% | |
| 낮빛 센서 | 2Lux/10Lux/25Lux/50Lux/디사블 | |
| 탐지 반지름 (탐지 영역: 100%) | 천장 장착 3m: 0.3m/S ≥4m, 1m/S ≥2.5m | |
| 2m에서 벽 장착: 0.3m/S ≥8m, 1m/S ≥4m | ||
| 장착 높이 | 2.5~6m (흡수 톱 설치) | |
| 각 탐지 | 90°@Xz 출원 / 95°@Yz 출원 | |
|
운영 환경 |
작동 온도 | -20°C...+60°C 습도: 85% (비 응축) |
| 저장 온도 | -40°C+80°C | |
|
최대 껍질 온도 ((Tc) |
80°C | |
| 인증기준 | 안전기준 | EN61058-1 |
| EMC 표준 | EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479 | |
| 환경 요구 사항 | RoHS | |
| 인증서 | CE, TUV & RED | |
| 다른 것 | 입력/출력 단말기 사양 | 00.5-0.75mm2 |
| IP 등급 | IP20 | |
| 보호급 | 클래스 II | |
| 설치 | 내장 설치 | |
| 차원 | 62*36*25mm | |
| 패키지 | 거품 봉지 + 파티션 + 외부 상자 (K=A) | |
| 순중량 | 36g | |
| 일생 | 5년 보증 @Ta 230V 풀로드 | |
|
참고: 1. N/A 란 사용할 수 없다는 뜻입니다. 2검출 영역은 운동 물체의 부피와 운동 속도에 영향을 미칩니다. 검출 영역은 165cm 높이의 사람이 테스트하고 걷는 속도는 0.5m/s입니다. |
||
[기능 설명]
켜고 끄는 기능
[차원 (mm)]
[배선]
* 센서는 하나의 부하만 연결하도록 설계되었습니다. 하나 이상의 부하를 연결하면 센서가 손상 될 수 있습니다.
[구조]
[방사능 패턴]
천장 장착
|
천장에 장착된 높이: 3m 감수성: 100%/75%/50%/25% |
천장에 장착 된 높이는: 6m ((*) 감수성: 100%/75%/50% |
|
정상 이동 (속도:1m/s) |
정상 이동 (속도:1m/s) |
|
느린 이동 (속도 0.3m/s) |
느린 이동 (속도: 0.3m/s) |
* 50%,75%,100% 감지 민감도는 6m 장착 높이에서 설치되면 작동합니다. 25%의 민감도 만 움직임 신호를 감지 할 수 없습니다.
벽에 장착:
|
벽에 장착된 높이: 2m 감수성: 100%/75%/50%/25% |
|
|
정상 이동 (속도:1m/s) |
느린 이동 (속도 0.3m/s) |
[함수 다이얼 설정]
탐지 영역
| 1 | 2 | ||
| Ⅰ | ON | ON | 100% |
| Ⅱ | ON | - | 75% |
| Ⅲ | - | ON | 50% |
| Ⅳ | - | - | 25% |
대기 시간
| 3 | 4 | 5 | ||
| Ⅰ | ON | ON | ON | 5S |
| Ⅱ | ON | ON | - | 30S |
| Ⅲ | ON | - | ON | 1분 |
| Ⅳ | ON | - | - | 3분 |
| Ⅴ | - | ON | ON | 5분 |
| Ⅵ | - | ON | - | 10분 |
| Ⅶ | - | - | ON | 20분 |
| Ⅷ | - | - | - | 30분 |
낮빛 센서
| 6 | 7 | 8 | ||
| Ⅰ | ON | ON | ON | 2Lux |
| Ⅱ | ON | ON | - | 10Lux |
| Ⅲ | - | ON | - | 25Lux |
| Ⅳ | ON | - | - | 50Lux |
| Ⅴ | - | - | - | 비활성화 |
* gear를 비활성화하도록 설정하면, 센서는 충분한 조명이 있는지 여부에 관계없이 물체의 움직임을 감지하는 한 빛을 켜게 됩니다.
[오버라이드 함수]
전원을 끄고, 센서를 3번 ON/OFF (ON-OFF-ON-OFF-ON) 으로 2초 이내에 켜서 센서 기능을 대체합니다. 빛은 3번 깜빡이고 계속 켜집니다.센서 기능을 복구 하기 위해 전원을 끄고 다시 켜.
[초기화]
전원을 켜면 센서가 자동으로 100% 밝기로 빛을 켜고 10초 후에 빛을 끄고 초기화 중에 센서는 움직임을 감지할 수 없습니다.
[공장 설정]
감지 영역: 100%, 대기 시간: 5S, 낮 빛 센서: 비활성화
[주의 를 기울이십시오]
- 다이얼 스위치를 설치하거나 설정하기 전에 전원 공급을 끊는 것을 확인하십시오.
- 마이크로파는 금속을 통과할 수 없습니다. 센서 위에 금속이 없는지 확인하세요.
- 그것은 마이크로 웨브 안테나 주위에 금속에서 적어도 3.5mm 떨어져 있어야합니다. 안테나와 금속을 같은 수평에 배치하는 것은 허용되지 않습니다.
