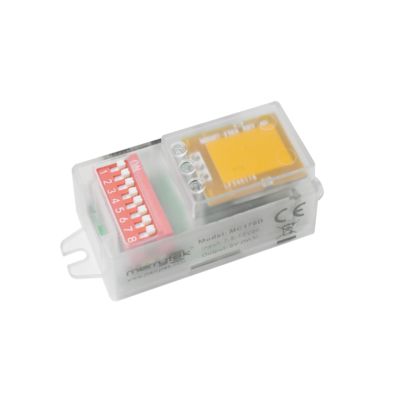

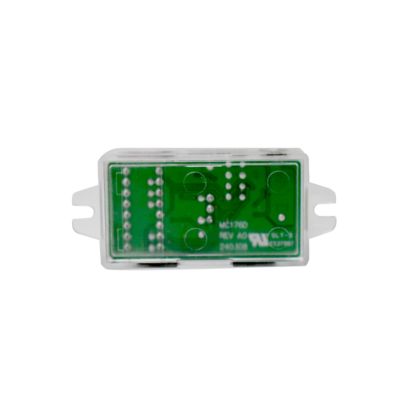

마이크로웨이브 모션 DC 센서, 일광 우선 기능 포함, DIP 스위치 설정 MC176D
제품 상세 정보
| 정격전압 | 7.5-13VDC | 작동 전류 | 16±2mA |
|---|---|---|---|
| 출력 신호 | 5V PWM 디밍 신호 | 작동 빈도 | 5.8GHz ±75MHz, ISM 대역 |
| 설치 높이 | 3m (최다 6m) | 작동 온도 | 내장: -25~60℃ |
| 일생 | 5 년 보증@ta | ||
| 강조하다 | 주광 감지 기능을 갖춘 마이크로웨이브 모션 센서,마이크로웨이브 DC 모션 센서,DIP 스위치 마이크로 웨브 센서 |
||
제품 설명
마이크로파 동작 DC 센서, 일광 우선 기능 포함, DIP 스위치 설정
제품 특징
- 7.5-13VDC 입력, DC 전원 또는 12VDC와 호환
- 보조 전원 출력을 위한 LED 드라이버 공급
- 5V PWM 디밍 신호, 3단계 또는 2단계 디밍
- 모든 동작 센서 매개변수 DIP 설정
- 저임피던스 안테나 모듈, 광 가이드 컬럼 디자인 소형으로 램프 보드 개구부 감소 가능
- 일광 우선 기능
매개변수
| 입력 | |
|---|---|
| 정격 전압 | 7.5-13VDC |
| 작동 전류 | 16±2mA |
| 리플 전압 | < 100mVp-p |
| 출력 | |
| 출력 신호 | 5V PWM 디밍 신호 |
| 일광 센서 | |
| 일광 임계값 | 5Lux/15Lux/50Lux/비활성화 |
| 일광 우선 | 켜짐 | 꺼짐 |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| 디밍 레벨 | 25% |
| 감지 매개변수 | |
| 작동 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 송신 전력 | 최대 1mW |
| 감지 영역 | 100%/75%/50%/25% |
| 유지 시간 | 5초/90초/3분/10분 |
| 대기 시간 | 0초/30초/10분/+무한대 |
| 감지 범위 (반경) | 천장 설치 높이 3m: r≥4m@0.3m/s, r≥2.5m@1m/s; 수평 설치 높이 2m: r≥8m@0.3m/s, r≥4m@1m/s |
| 설치 높이 | 3m (최대 6m) |
| 환경 | |
| 작동 온도 | 내장: -25~60℃ |
| 보관 온도 | -40℃…80℃, 습도 ≤85% (비응축) |
| 인증 표준 | |
| 인증됨 | CE, RED (보류 중) |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP20 |
| 기타 | |
| 배선 | 3핀 2.0mm 터미널 |
| 설치 요구 사항 | 내장 설치 |
| 포장 요구 사항 | 버블 백 + 칸막이 + 외부 상자 (K=A) |
| 순중량 | 13 ±2g |
| 수명 | 5년 보증 @Ta |
기능 설명
| MC176D | 기능 |
|---|---|
| 켜짐/꺼짐 기능 | 해당 없음 |
| 2단계 디밍 기능 | 대기 시간 "+무한대"로 설정 |
| 3단계 디밍 기능 | 대기 시간 "30초/10분"으로 설정 |
| 일광 수확 | 해당 없음 |
| 일광 우선 | 대기 시간 "+무한대"로 설정 |
작동 다이어그램
켜짐/꺼짐 기능 (대기 시간 "0초"로 설정)
2단계 디밍 기능 (대기 시간 "+무한대"로 설정)
3단계 디밍 기능 (대기 시간 "10초/1분/3분/5분/10분/30분"으로 설정)
일광 우선
다이어그램
치수 (mm)
배선, 기능
DIP 스위치 설정
| 감지 영역 | 유지 시간 | 일광 센서 | 대기 시간 | |
|---|---|---|---|---|
| 켜짐 | 꺼짐 | |||
| ① 켜짐 켜짐 100% | 켜짐 켜짐 5초 | 켜짐 켜짐 5Lux | 15Lux | 켜짐 켜짐 0초 |
| ② - 켜짐 75% | - 켜짐 90초 | - 켜짐 15Lux | 50Lux | - 켜짐 30초 |
| ③ 켜짐 - 50% | 켜짐 - 3분 | 켜짐 - 50Lux | 100Lux | 켜짐 - 10분 |
| ④ - - 25% | - - 10분 | - - 비활성화 | - | - - +무한대 |
방사선 다이어그램
초기화
센서는 처음으로 100% 밝기로 조명을 켜고 10초 후에 끕니다. 초기화 기간 동안 외부 동작 감지 신호는 감지되지 않습니다.
기본 설정
감도: 100% 유지 시간: 5초 일광 센서: 비활성화; 대기 시간: 0초; 대기 디밍 레벨: 25%
적용 주의사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 등 전에 전원을 차단하십시오.
- 감지 거리는 이동 물체의 이동 속도, 이동 물체의 크기, 설치 높이, 설치 각도, 설치 환경이 개방적인지 여부, 반사체 재질과 같은 요인과 관련이 있습니다.
- 마이크로파 센서를 벽에 설치하면 천장에 설치할 때보다 감지 거리가 크게 늘어납니다.
- 센서 매개변수는 다른 설치 환경에서 재구성해야 할 수 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 이 센서는 실내 전용이며, 실외 바람과 비, 주변 이동 물체는 오작동을 유발할 수 있습니다.
- 센서 제품의 설치 높이는 6미터를 초과할 수 없으며, 최적 높이는 3미터입니다. 두 센서 간의 거리는 3미터 이상이어야 합니다.
- 센서를 금속 램프, 금속 반사 표면 또는 좁은 밀폐 환경에 설치하면 마이크로파가 여러 번 반사되어 오작동을 유발할 수 있습니다.
- 센서 주변에 팬, DC 모터, 하수관, 공기 배출구 등 움직이는 신호가 없는지 확인하십시오. 그렇지 않으면 센서가 오작동을 유발할 수 있습니다.
- 마이크로파는 금속을 투과할 수 없으므로 밀폐 또는 반밀폐 금속 램프에 설치하는 것을 피하고 제품을 가리는 금속이나 유리가 없어야 합니다.
- 다른 PWM / 0-10V 드라이버와 함께 사용하는 센서는 낮은 조명 효과가 다를 수 있습니다.
- 안정적인 출력 전압과 낮은 리플 계수를 가진 DC 정전압 전원 공급 장치를 사용해야 합니다. 전원 공급 장치의 리플은 100mV 미만이어야 하며, 부하 전류는 25mA 이상이어야 합니다.
- 제품 사양 및 매개변수는 사전 통지 없이 최적화될 수 있습니다.
