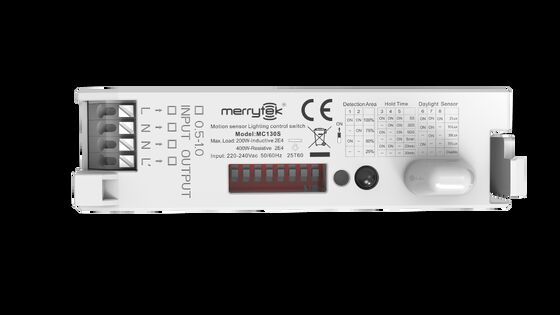

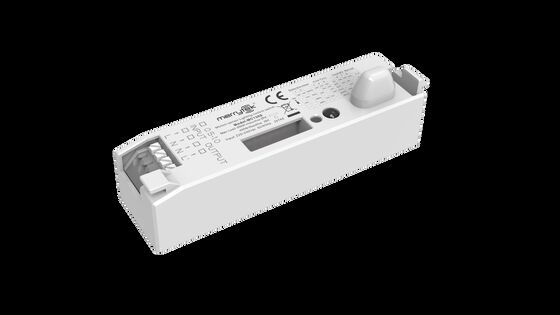

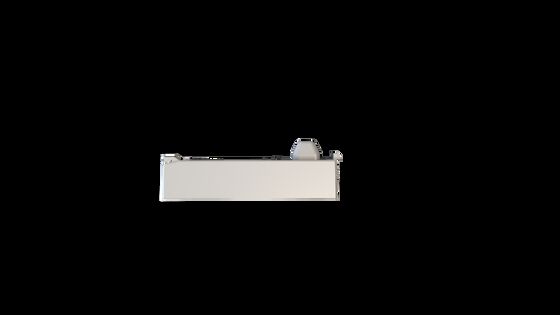

천장등 긴 스트립 마이크로파 AC 켜짐/꺼짐 동작 감지기, 삼중 방지등 MC130과 호환
제품 상세 정보
| 정격전압 | 220-240VAC 50/60Hz | 대기전력 | 0.5W 이하 |
|---|---|---|---|
| 출력 제어 | 온-오프 | 작동 주파수 | 5.8GHz ±75MHz, ISM 파장 대역. |
| 작동 온도 | -25~60°C | 일생 | 5년 보증 @Ta |
| 강조하다 | 마이크로웨이브 동작 감지 센서 천장등,긴 스트립 동작 감지 센서등,삼방 증명등 호환 동작 감지 센서 |
||
제품 설명
천장등 긴 스트립 마이크로파 AC ON/OFF 동작 감지기
트라이프루프 등과 호환 작동
제품 특징
- 천장등용 특허 미니 커플링 다이폴 안테나
- 거짓 트리거 없이 내장형 금속 LED 트레이에 적합
- 컴팩트한 크기로 광 분포에 영향을 주지 않음
- 낮은 사이드로브, 금속 반사 공간에서 거짓 트리거 없음
- 낮은 송신 전력, 인체에 안전
- 센서 데이터는 DIP 스위치 및 리모컨으로 설정 가능
- 온도, 습도, 소음, 먼지 등에 영향을 받지 않음
기술 매개변수
입력
| 정격 전압 | 220-240VAC 50/60Hz |
| 대기 전력 | ≤0.5W |
| 서지 테스트 | L--N: 1kV |
출력
| 출력 제어 | 켜기-끄기 |
| 부하 용량 | 200W (유도/LED); 400W (저항) |
| 최대 서지 용량 | 10A 릴레이: 30A (50% Ipeak, twidth =200us, 230Vac 전체 부하, 콜드 스타트) |
센서 매개변수
| 작동 주파수 | 5.8 GHz ±75MHz, ISM 파 대역 |
| 송신 전력 | 최대 1mW |
| 감지 반경 | 천장 장착 시 r≥3m, 벽 장착 시 r≥8m (동작 속도: 1m/s, 100% 감도, 165cm 사람) |
| 장착 높이 | 2.5-5m (천장 장착), 2-3m (벽 장착) |
환경
| 작동 온도 | -25~60°C |
| 보관 온도 | -40°C~80°C, 습도: ≤85% (비응축) |
인증 및 표준
| 인증서 | CE, RED, UKCA, SAA, CB |
| 환경 요구 사항 | RoHS 2.0, Reach 준수 |
| IP 등급 | IP20 |
기타 사양
| 배선 | 프레스인 타입 터미널 블록, 배선 0.5-0.75mm² |
| 설치 | 내장형 |
| 포장 | 버블 백 + 칸막이 + 상자 (K=A) |
| 순중량 | 36g±3g |
| 수명 | 5년 보증 |
기능 개요
| 기능 | 설명 |
|---|---|
| 켜기-끄기 기능 | 주광 센서를 "비활성화"로 설정하거나 주변 밝기가 설정된 주광 센서 값보다 낮을 때, 움직임 신호를 감지하면 센서가 작동하고 조명이 켜집니다. 유지 시간 종료 후 조명이 꺼집니다. |
| 2단계 디밍 | 해당 없음 |
| 3단계 디밍 | 해당 없음 |
| 주광 수확 | 해당 없음 |
| 주광 우선 | 해당 없음 |
제품 정보
배선 및 기능 다이어그램
이 센서는 하나의 부하만 연결하도록 설계되었습니다. 여러 개의 부하를 연결하면 센서가 손상될 수 있습니다.
설치 지침
천장등에 사용 권장
나사 설치
스냅인 설치
참고: 조명기구 설계 시 Merrytek에 센서 설치 방법을 확인하십시오.
컷 사이즈
초기화 및 기본 설정
초기화
전원 켜기 후 센서는 자동으로 조명을 100% 밝기로 켜고 10초 후에 조명을 끕니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
기본 설정
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화
적용 공지
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 또는 DIP 스위치 설정을 하기 전에 전원을 끄십시오.
- 마이크로파는 금속을 투과할 수 없습니다. 제품을 밀폐되거나 반쯤 밀폐된 금속 등기구에 넣지 마십시오. 금속이나 유리가 제품 위를 덮는 것은 허용되지 않습니다. 안테나가 금속판을 통과해야 하는 경우 센서 상단이 금속판에 가깝게 위치하도록 하십시오.
- 감지 영역은 물체의 이동 속도, 물체의 크기, 장착 높이, 장착 각도, 작업 환경, 반사 재료 등에 따라 달라집니다. 제공된 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터로 측정한 일반적인 값입니다.
- 주광 임계값은 그림자가 없고 주변광이 확산 반사되는 맑은 날에 측정됩니다. 다른 환경과 기후는 주광 센서가 측정하는 밝기 값에 차이를 유발합니다.
- 센서 간 설치 간격은 2m 이상, 센서와 라우터 간 설치 간격은 2m 이상을 권장합니다.
- 센서는 금속, PCB, LED 트레이 등으로 덮이거나 숨겨져서는 안 됩니다. 센서 안테나와 주변 재료 간의 간격은 5mm 이상이어야 합니다. 센서 안테나 근처, 위 또는 아래에 금속이나 PCB 트랙이 없어야 합니다. 커버의 권장 두께는 2mm이며, 센서 안테나와 커버 간의 간격은 3.2mm 이상을 유지하십시오.
- 진동 신호는 움직임 신호로 간주되어 센서를 트리거합니다. 센서 설치는 장기간 진동하는 물체(대형 금속 장비, 파이프, 에어컨 배출구, 배기구, 연기 배출기 포트, 흔들리는 팬 등)에서 멀리 떨어져야 합니다. 감지 영역 내의 애완동물은 거짓 트리거를 유발할 수 있습니다.
- 마이크로파 모듈의 안테나 표면은 고주파 신호가 마이크로파 센서 안테나의 정상 작동에 영향을 미치지 않도록 AC 입력, DC 출력, 정류 브리지, 변압기, 스위치 튜브 및 기타 고출력 장치에서 멀리 떨어져 있어야 합니다.
- 센서는 실내 전용입니다. 실외 또는 반실외 사용 시 방수 효과가 영향을 받습니다. 바람, 비, 움직이는 물체는 거짓 트리거를 유발할 수 있습니다.
